Как рассчитать пускатель для трёхфазного двигателя?
Расчёт пускателя для трёхфазного двигателя начинают с номинального тока на шильдике: допустимый рабочий ток контактора для выбранной категории применения, напряжения и условий эксплуатации должен быть не ниже паспортного тока двигателя. Затем отдельно выбирают катушку управления, защиту от перегрузки и аппарат защиты от короткого замыкания. Одной мощности в киловаттах для окончательного подбора недостаточно.
Ниже — порядок для электрика, монтажника и закупщика: какие данные снять с двигателя, как предварительно рассчитать ток и что записать в заявку. Пример относится к прямому пуску; реверс, переключение «звезда — треугольник» и работа с преобразователем частоты требуют отдельной проверки схемы.
Какие данные нужны до расчёта пускателя?
Сначала определите состав поставки. Контактор коммутирует силовую цепь. Под словом «пускатель» могут подразумевать отдельный контактор или комплект с реле перегрузки, кнопками и корпусом. Перечислите оборудование в заявке, чтобы согласовать комплектацию.
Для подбора контактора для двигателя соберите следующие сведения:
- Номинальный ток двигателя. Берите значение для фактического напряжения и соединения обмоток.
- Напряжение силовой цепи. Допустимый ток контактора проверяют именно при этом напряжении.
- Режим работы. Укажите способ пуска и остановки, частоту включений, продолжительность разгона и необходимость толчкового управления.
- Характер нагрузки. Насос, вентилятор, конвейер или другой механизм; пуск под нагрузкой или без неё.
- Питание управления. Напряжение, переменный или постоянный ток; для переменного тока — частоту.
- Условия установки. Температуру внутри шкафа, высоту над уровнем моря, пыль, влагу и требования к оболочке.

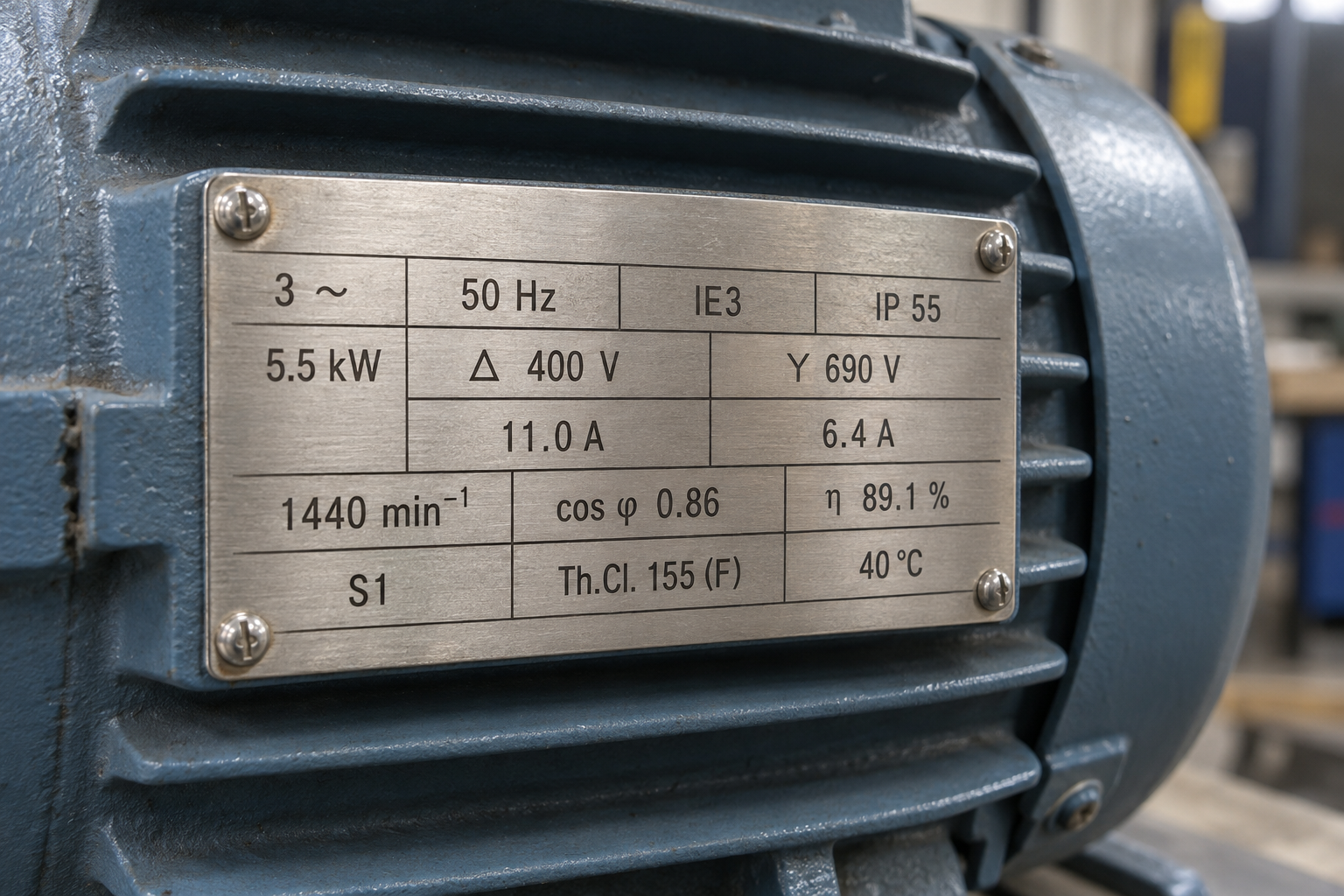

Если на шильдике указаны два напряжения и два тока, передайте фотографию целиком. Меньший ток может относиться к другому напряжению и соединению обмоток. Для существующей установки приложите также схему управления и маркировку установленного аппарата.
Как выполнить расчёт пускателя для трёхфазного двигателя?
Если паспортный ток известен, пересчитывать его через мощность для выбора контактора обычно не требуется. Если ток пока неизвестен, можно получить предварительную оценку.
Для трёхфазного двигателя при симметричном синусоидальном питании:
I = P₂ / (√3 × U × η × cos φ)
Здесь I — линейный ток в амперах; P₂ — механическая мощность на валу в ваттах; U — линейное напряжение в вольтах; η — коэффициент полезного действия (КПД); cos φ — коэффициент мощности. КПД и коэффициент мощности берут из документации двигателя для рассматриваемого режима. Зависимости электрической мощности, мощности на валу и КПД приведены в техническом руководстве ABB №7, подраздел Motor power, страница 12, формулы (3.15)–(3.16).
Учебный пример. Зададим мощность на валу 7,5 кВт, напряжение 400 В, КПД 0,86 и коэффициент мощности 0,82. Это условные исходные данные, а не характеристики конкретного двигателя из каталога.
- Переводим мощность в ватты: 7,5 кВт = 7 500 Вт.
- Подставляем параметры: I = 7 500 / (√3 × 400 × 0,86 × 0,82).
- Получаем приблизительно 15,4 А.
Сравним результат с обозначениями токов в названиях контакторов нашего каталога. Таблица помогает отсеять явно недостаточное значение и определить дальнейшие проверки.
| Ток в названии карточки | Практический вывод для примера |
|---|---|
| 9 А | Ниже предварительной оценки 15,4 А. Если 9 А — допустимый рабочий ток для требуемого режима, этого значения недостаточно. |
| 18 А | Требует проверки паспортных характеристик: категории применения, рабочего напряжения, условий установки и ограничений по пускам. |
| 25 А | Также требует проверки паспортных характеристик. Более высокое число в названии не подтверждает пригодность аппарата. |
Критерий выбора: допустимый рабочий ток контактора для выбранной категории применения, напряжения и условий эксплуатации должен быть не ниже паспортного тока двигателя. Дополнительно проверяют ограничения по продолжительности пуска и частоте включений.
Итог примера: получены предварительные 15,4 А; окончательный номинал контактора пока не выбран. Нужны паспортный ток двигателя и допустимый рабочий ток контактора для заданных условий. Разница между числами в карточке и расчётным током не является рекомендованным запасом.
Почему одного номинального тока контактора недостаточно?
У одного аппарата могут быть разные допустимые токи для разных нагрузок и напряжений. Поэтому сравнение «двигатель потребляет 15 А, на корпусе написано 25 А» ещё не подтверждает выбор. Нужны характеристики силовых контактов для конкретного режима коммутации.
В обозначениях категорий применения AC означает переменный ток, от английского alternating current; цифра обозначает категорию. Эти обозначения не задают напряжение катушки. Различия нагрузок и режимов описаны в пояснении Schneider Electric о категориях применения контакторов.
| Режим двигателя с короткозамкнутым ротором | Какие характеристики проверять |
|---|---|
| Прямой пуск, отключение после разгона | AC-3: допустимый ток при рабочем напряжении и ограничения по пускам. |
| Толчковое управление, торможение противовключением | AC-4: допустимый ток, частоту и продолжительность операций. |
| Реверс | Последовательность переключения: после остановки или с противовключением. Категорию выбирают по режиму, а не по наличию реверса в схеме. |
Что изменится в учебном примере при AC-4? Предварительная оценка номинального тока двигателя остаётся 15,4 А для заданных исходных данных. Меняется проверка контактора: значение 18 А в AC-3 не означает 18 А в AC-4. Для нового режима нужны соответствующие характеристики изготовителя.
Умножение номинального тока двигателя на кратность пускового тока не определяет требуемый номинал контактора. Затяжной разгон и частые пуски учитывают по документации изготовителя; универсального множителя здесь нет.
Для сравнения исполнений откройте карточки контактора КМН-11810 TDM ELECTRIC на 18 А и контактора КМН-22510 TDM ELECTRIC на 25 А. В названиях указаны 230 В и категория AC-3. Допустимый ток именно при 400 В, назначение обозначения 230 В и параметры катушки проверьте в паспорте выбранного исполнения. Эти ссылки не означают, что аппараты уже подобраны для учебного примера.
Что проверить в катушке управления и защите двигателя?
Катушка 230 В может управлять контактором двигателя 400 В, если схема обеспечивает соответствующее питание управления. Силовые контакты коммутируют питание двигателя, а катушка получает питание от цепи управления.
Уточните источник питания управления: сеть, трансформатор или источник постоянного тока. По схеме и паспорту катушки проверьте напряжение, род тока и частоту. Измерения в действующей установке выполняет квалифицированный персонал.
| Элемент | Что этот элемент делает | Что проверяем |
|---|---|---|
| Контактор | Коммутирует силовую цепь двигателя. | Категорию применения, допустимый ток при рабочем напряжении, частоту включений и условия эксплуатации. |
| Катушка | Управляет включением контактора. | Напряжение, род тока и частоту питания согласно схеме и паспорту. |
| Защита от перегрузки | Обеспечивает отключение двигателя при перегрузке с выдержкой времени по своей характеристике. | Диапазон регулировки, уставку и время срабатывания с учётом тока двигателя, схемы и условий пуска; совместимость с контактором. |
| Защита от короткого замыкания | Отключает цепь при коротком замыкании в пределах характеристик аппарата. | Параметры питания и кабеля, ожидаемый ток короткого замыкания; согласование с контактором и защитой от перегрузки. |
Чем тепловое реле отличается от автомата защиты двигателя? Тепловое реле при перегрузке воздействует на цепь управления контактором и само не отключает силовую цепь при коротком замыкании. Автомат защиты двигателя с тепловым и электромагнитным расцепителями отключает силовую цепь при перегрузке и коротком замыкании. Наличие обеих функций, диапазон настройки и отключающую способность проверяют по паспорту конкретного аппарата.
Для теплового реле сначала определяют требуемую уставку по паспортному току двигателя, схеме включения и инструкции изготовителя. Затем выбирают совместимое реле, диапазон регулировки которого включает эту уставку, и проверяют характеристики для условий пуска. Уставку не выводят из номинального тока контактора: он может быть выше тока двигателя.
Рекомендация «поставьте ближайший автомат выше тока двигателя» не учитывает пуск, кабель и согласование аппаратов. Для комплекта проверяют таблицы координации изготовителя и условия, для которых они составлены.
Длину и сечение кабеля также передают проектировщику: падение напряжения при пуске влияет на напряжение на двигателе и условия разгона. Более мощный контактор сам по себе эту проблему не устраняет.
Вспомогательных контактов должно хватать для самоподхвата, сигнализации и блокировок по схеме. Степень защиты оболочки (IP) выбирают по воздействию пыли и воды. Отдельно проверяют температуру, влажность, риск конденсации и климатическое исполнение: название «неотапливаемый цех» не задаёт готовое исполнение пускателя.
Монтаж, электрические измерения, настройку защиты и ввод в работу выполняет квалифицированный персонал по проекту и действующим требованиям Беларуси. Закупщик может собрать документацию и заполнить заявку.
Как составить заявку и проверить замену старого пускателя?
Передайте поставщику исходные данные, а не только мощность двигателя и желаемый ток аппарата. Скопируйте шаблон и заполните поля; неизвестные параметры отметьте как требующие уточнения.
Заявка на подбор пусковой сборки
Двигатель: модель ___; мощность на валу ___ кВт.
Силовая цепь: напряжение ___ В; частота ___ Гц; соединение обмоток ___.
Паспортный ток двигателя для этого подключения: ___ А.
Механизм и нагрузка при пуске: ___.
Пуск и остановка: ___; реверс, толчковое управление, противовключение: ___.
Частота пусков: ___ в час; продолжительность разгона: ___ с.
Питание катушки: ___ В; переменный или постоянный ток ___; частота ___ Гц.
Вспомогательные контакты и блокировки: ___.
Защита: установленные аппараты ___; уставки ___; требуется подобрать ___.
Кабель: материал жил ___; сечение ___; длина ___.
Условия установки: температура ___; высота над уровнем моря ___; пыль, вода, влажность и конденсация ___.
Корпус и состав комплекта: ___.
Приложения: фото шильдика, схема, маркировка существующих аппаратов и монтажные размеры.
Запрашиваемые документы: паспорт выбранного исполнения и таблица согласования защитного комплекта.
При замене старого пускателя действуйте последовательно:
- Сопоставьте категорию применения, допустимый рабочий ток и напряжение силовой цепи.
- Проверьте питание катушки, вспомогательные контакты и совместимость с защитой.
- Сравните монтажные чертежи: крепление, расстояния между отверстиями, установку на монтажную рейку, габариты и место для проводников.
- Перед вводом в работу поручите квалифицированному персоналу проверку схемы, настроек защиты и работы блокировок.
При замене пускателя серии ПМЛ контактором серии КМН не подбирайте аналог только по обозначению габарита. Посадочные места могут не совпасть; необходимость переходной панели определяют по монтажным чертежам обоих аппаратов.
Для реверсивной схемы дополнительно согласуют блокировки между контакторами. Для пуска «звезда — треугольник» проверяют возможность такого включения двигателя и положение каждого аппарата в схеме. Подбор контактора прямого пуска не переносят автоматически на весь комплект.
Что из этого есть у нас
БПЛэлектро — поставщик электротехники. В разделе «Контакторы (пускатели)» в наличии около 180 позиций, в том числе контакторы TDM ELECTRIC.
В разделе «Контакторы (пускатели), комплектующие» — около 280 позиций. Актуальное наличие проверяйте в карточке, исполнение и совместимость — по паспорту.
Возможен самовывоз со склада в Лиде; доступны безналичный расчёт и счёт для юридических лиц.
При оплате в первой половине дня отгрузка в тот же день. Доставка транспортными компаниями — ориентировочно на следующий рабочий день после отгрузки; сроки почтовых отправлений определяет перевозчик.
Частые вопросы о расчёте пускателя
Как рассчитать пускатель для трёхфазного двигателя по мощности?
Для предварительной оценки используют формулу I = P₂ / (√3 × U × η × cos φ). Нужны мощность на валу, линейное напряжение, коэффициент полезного действия и коэффициент мощности. Допустимый рабочий ток контактора для выбранной категории, напряжения и условий эксплуатации должен быть не ниже паспортного тока двигателя.
Нужно ли умножать номинальный ток двигателя на кратность пускового тока?
Такое умножение не определяет требуемый номинал контактора. Проверяют категорию применения, допустимый ток при рабочем напряжении, продолжительность пуска и частоту включений по документации производителя.
Как выбрать категорию применения AC-3 или AC-4?
При прямом пуске двигателя с короткозамкнутым ротором и отключении после разгона проверяют характеристики AC-3. При толчковом управлении и торможении противовключением — AC-4. Для реверса учитывают последовательность переключения и состояние двигателя в момент коммутации.
Подойдёт ли катушка на 230 В для двигателя на 400 В?
Катушка 230 В может управлять контактором двигателя 400 В, если схема обеспечивает соответствующее питание управления. Также проверяют род тока и частоту питания катушки по её паспорту.
Можно ли заменить контактор аппаратом с большим номинальным током?
Замена требует проверки категории применения, рабочего напряжения, катушки, вспомогательных контактов, совместимости с защитой и монтажных размеров. Более высокий номинальный ток сам по себе не подтверждает взаимозаменяемость.
Какую степень защиты выбрать для пускателя в неотапливаемом цеху?
Степень защиты оболочки (IP) выбирают по воздействию пыли и воды в месте установки. Отдельно проверяют допустимую температуру, влажность, риск конденсации и климатическое исполнение аппаратов. Названия помещения недостаточно: высокая степень IP сама по себе не подтверждает пригодность к холоду или конденсату.
Категория AC-4 для пуска, торможения противовключением и толчкового управления двигателем с короткозамкнутым ротором приведена в руководстве Schneider Electric TeSys Giga, раздел Utilization Categories.
