Можно ли подключить несколько розеток шлейфом?
Несколько розеток могут получать питание от одной линии, но ответ «соединить их шлейфом можно всегда» неверен. Допустимость зависит от нагрузки, проводки, защитных аппаратов, конструкции зажимов и сохранности защитного проводника (PE). Не вскрывайте розетки и не касайтесь проводников: обследование, измерения и переделку поручите электрику. Для квартиры в Беларуси нет универсального числа гнёзд, по которому можно определить допустимую нагрузку группы.
Можно ли подключить несколько розеток шлейфом и что это означает?
В бытовом разговоре шлейфом называют прокладку питания от одной розеточной точки к следующей. Это описание маршрута кабеля, а не требование включать электроприборы последовательно. Как правило, потребители бытовой розеточной группы подключаются параллельно. Способ транзита через контакты — отдельный вопрос к проекту и инструкции изделия.
Различайте три исполнения:
- Отдельные механизмы под общей рамкой: каждый имеет собственные контакты; рамка объединяет только внешний вид.
- Заводская двойная розетка: внутреннее устройство определяется изготовителем, а не числом видимых гнёзд.
- Разные точки на общей линии: размещение по комнате не создаёт независимых питающих цепей.
Маршрут показывает, где проходит кабель. Транзит через клеммы — возможность конкретного изделия продолжить цепь. Ответвление — отдельное присоединение к механизму. Одно понятие не заменяет другое.
В руководстве Schneider Electric для конкретной двойной розетки Exxact с зарядными портами предусмотрены специальные транзитные клеммы X для продолжения кабелей. Они находятся во вставке механизма и электрически отделены от цепи самой розетки. Руководство относится к артикулам WDE002195, WDE003395 и WDE004395; их устройство не переносится на другие модели.
Почему нагрузку считают на линию, а не на каждое гнездо?
Добавление розетки создаёт ещё одну точку подключения, но не увеличивает допустимую нагрузку питающей линии. В общей части цепи учитываются одновременно работающие потребители. Проверяют проводники, соединения, механизмы и согласованную с ними защиту. Надпись на розетке не описывает состояние кабеля в стене.
В руководстве Electrical Installation Guide Schneider Electric выбор проводников и защиты связан с нагрузками, способом прокладки, температурными условиями и влиянием соседних цепей. Приведённые там зарубежные примеры не задают готовые номиналы для квартиры в Беларуси.
Учебная ситуация: планируется блок из 3 розеток у рабочего стола. Сейчас к нему хотят подключать компьютер, монитор и зарядное устройство, позже — ещё и обогреватель: уже четыре предполагаемых прибора на три гнезда. Нужно решить два разных вопроса: хватает ли мест подключения и выдержит ли линия одновременную нагрузку. Четыре прибора сами по себе не доказывают перегрузку, а дополнительное гнездо не повышает допустимую нагрузку линии.
Не увеличивайте номинал автоматического выключателя ради добавленных розеток. Это не повышает допустимые токи кабеля и контактных соединений. Отдельно согласуйте питание оборудования, для которого изготовитель или проект предусматривает выделенную цепь.
Что проверить в зажимах розетки?
Два видимых отверстия не означают, что в любой зажим можно поместить любые два провода. В инструкции проверяют назначение клемм, допустимое число и тип проводников, их материал и сечение, а также условия подготовки и фиксации. Для винтовых и безвинтовых механизмов требования могут различаться.
Соединитель подбирают под число, материал, тип и сечение жил, а также условия установки. Совпадение размеров отверстия и провода не подтверждает совместимость. Новая рамка не исправляет скрытые соединения старой линии.
Если в инструкции нет ответа о транзите, уточните его у производителя до покупки. Не разбирайте механизм ради изучения контактов.
Почему защитный проводник PE рассматривают отдельно?
PE участвует в защитных связях электроустановки и не заменяет рабочий нейтральный проводник (N). Работа прибора не подтверждает исправность защитной цепи: плохое соединение в общей части PE может оставить следующие точки без защиты при продолжающемся питании приборов.

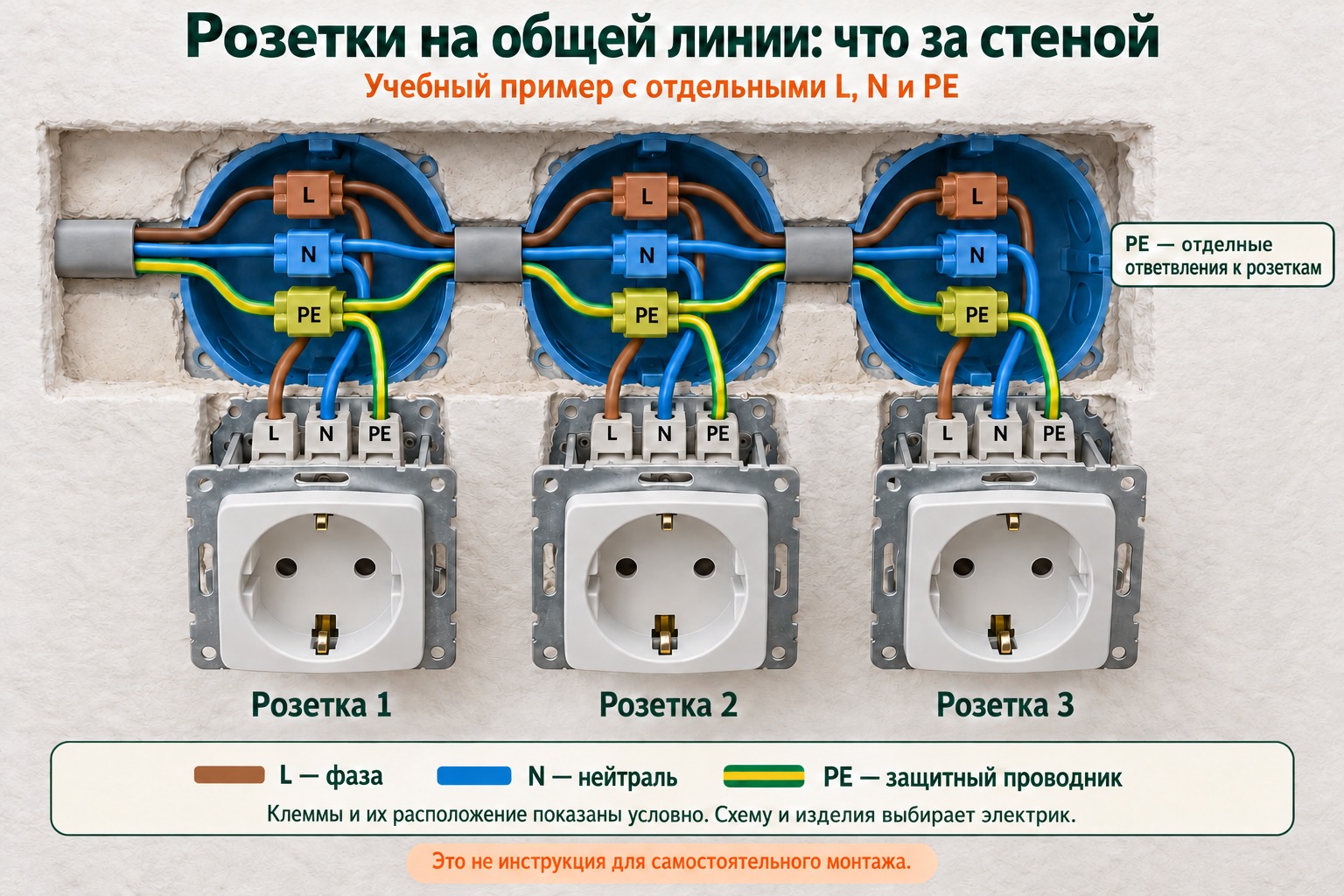

Руководство Schneider Electric о защитных проводниках описывает непрерывность защитной цепи и индивидуальное присоединение защищаемых частей к общему PE. Это технический принцип из руководства производителя. Для обсуждаемой группы попросите электрика определить, как в фактической системе сохранятся защитные связи остальных точек при снятии одного механизма; источник не подтверждает допустимость любого конкретного узла.
Новая розетка с защитными контактами не создаёт отсутствующий защитный проводник в старой сети. Самодельную перемычку между N и защитным контактом не делайте.
Для объекта в Беларуси электрик проверяет применимые требования к устройству электроустановки и её проекту. Зарубежное руководство здесь объясняет технический принцип, а не разрешает любой вариант монтажа. При неизвестной схеме старой проводки сначала нужна её проверка.
Какие пять вопросов обсудить с электриком до покупки?
Подготовьтесь к покупке в четыре шага:
- Перечислите предполагаемые приборы и их паспортные параметры.
- Отметьте, какие из них будут работать одновременно.
- Соберите имеющиеся документы на проводку, не вскрывая розетки или щит.
- Передайте данные электрику и согласуйте исполнение и артикулы.
Следующие вопросы помогут обсудить результат:
| Что подготовить | Что обсудить |
|---|---|
| 1. Исполнение Какие точки нужны: отдельные механизмы, блок под рамкой или двойная модель | Какое исполнение и маршрут питания подходят задаче? |
| 2. Нагрузка Список приборов, паспортные параметры и одновременная работа | Достаточна ли линия? Нужно ли разделить нагрузки, чтобы избежать перегрузки? |
| 3. Проводка Документы на проводку и сведения о прежних переделках | Что обследовать и какие данные неизвестны? Какие проверки нужны для оценки состояния линии? |
| 4. Зажимы Точный артикул механизма и его инструкция | Предусмотрены ли транзит, нужные проводники и обслуживание соединения? |
| 5. Защита План точек и требования подключаемой техники | Как сохранят PE при снятии механизма и проверят непрерывность защитной цепи? |
Если каких-то сведений нет, запишите «неизвестно», а не подбирайте значение по соседней розетке. Сечение скрытого проводника и состояние соединений не определяют по размеру лицевой панели. Документы на квартиру или прежний ремонт полезны, но специалисту может потребоваться подтвердить фактическое исполнение.
Что из этого есть у нас?
В магазине БПЛэлектро можно заказать розетку и соединитель по артикулам, согласованным с электриком. В разделе «Розетки» в наличии около тысячи позиций. Здесь можно сопоставить точные исполнения, а в разделе «Клеммные колодки, клеммы» — искать согласованный соединитель по паспорту, типу и сечению жил и способу соединения.
Например, одинарный механизм TDM «Таймыр» SQ1814-0016 и двойная розетка TDM «Таймыр» SQ1814-0014 различаются исполнением: у первой одно гнездо со шторками, у второй — два гнезда. Наличие уточняют при заказе. Число гнёзд и шторки не подтверждают пригодность для транзита — её проверяют по монтажной документации. Найдите точный артикул в паспорте розеток серии «Таймыр» TDM ELECTRIC.
Заказ можно забрать самовывозом в Лиде; о готовности сообщает специалист. Доставка транспортными компаниями — ориентировочно на следующий рабочий день после отгрузки; сроки почтовых отправлений определяет перевозчик. Для организаций и индивидуальных предпринимателей доступен безналичный расчёт, отгрузка — после поступления денег. Условия доставки и оплаты уточняйте перед заказом.
Что делать, если существующая группа работает неправильно?
Треск, запах горелой изоляции, следы оплавления или пропадание питания — повод прекратить пользование проблемной группой и вызвать специалиста. Не проверяйте контакт раскачиванием вилки или повторными включениями нагрузки. При дыме или огне отойдите в безопасное место и звоните 101 или 112. Подробный безопасный порядок описан в статье «Почему розетка искрит или плавится?».
Частые вопросы
Сколько розеток можно поставить на одну линию?
Универсального числа для любой линии нет. Нужны данные о нагрузках, проводке, защите, соединениях и выбранных механизмах; допустимое решение определяет электрик.
Кабель от розетки к розетке — это последовательное включение приборов?
Нет. Розетки обычной группы питают приборы параллельно; шлейф описывает маршрут кабеля от точки к точке.
Двойная розетка заменяет две отдельные линии?
Нет. Дополнительное гнездо не создаёт новую питающую линию. Конструкцию изделия и допустимую нагрузку проверяют по документации вместе с параметрами всей цепи.
Можно ли зажать два провода, если они помещаются?
Физического места недостаточно. Нужна инструкция конкретного зажима с допустимыми количеством и типами проводников; соединение выполняет специалист.
Если прибор работает, значит PE подключён правильно?
Нет. Работа прибора не подтверждает непрерывность защитной цепи. Её проверяют отдельно в составе проверки электроустановки.
Можно ли сделать шлейф в старой квартире Беларуси?
Сначала электрик проверяет фактическую схему, защитный проводник, соединения и применимые требования. Не разбирайте розетки самостоятельно: даже известное положение автомата не подтверждает отсутствие напряжения.
