Освещение склада: расчёт по площади и высоте

Предварительный расчёт: число светильников = средняя освещённость (лк) × площадь (м²) × коэффициент запаса ÷ (световой поток одного светильника (лм) × коэффициент использования). Формула оценивает количество оборудования, но не освещённость в каждой точке.

Как сделать расчёт освещения склада по площади и высоте?

1. Средняя освещённость (Eср), люксы. Минимальную нормативную освещённость нельзя подставлять вместо средней без учёта их отношения или расчёта по точкам.
2. Площадь (S), м². Считается отдельно для каждой зоны.
3. Световой поток светильника (Ф), люмены. Берётся из паспорта всего изделия.
4. Коэффициент запаса (Kз). Учитывает снижение освещённости, условия эксплуатации и график очистки.
5. Коэффициент использования (η). Доля потока, достигающая расчётной поверхности. Зависит от геометрии помещения, высоты, отражения поверхностей и оптики.

Пример. Склад 600 м², высота до балок 8 м. Условно примем среднюю освещённость пола 150 лк. Это учебное допущение, а не подтверждение нормы: норма задаёт наименьшую освещённость, а при неравномерном свете минимум ниже средней.

Примем поток светильника 15 000 лм, условный коэффициент запаса 1,4 и условный коэффициент использования 0,6.

150 × 600 × 1,4 = 126 000. Делим на 15 000 × 0,6 = 9 000. Получается 14 светильников — предварительная оценка.

Результат проверяют по фотометрическим данным с учётом стеллажей и груза: между светильниками и у нижних полок света меньше. Смотрят минимум и среднее, равномерность, свет на маркировке, слепящее действие и пульсации.

Сколько света нужно в разных зонах склада?

Значения взяты из действующих строительных норм Беларуси по естественному и искусственному освещению (СН 2.04.03-2020), точное значение для конкретного объекта подтверждает проект.

Зона склада	Норма освещённости	Где меряют
Стеллажный склад: экспедиция приёма и выдачи груза	200 лк	горизонтально, 0,8 м от пола
Стеллажный склад: транспортно-распределительная система (проезды и основные проходы)	150 лк	горизонтально, на полу
Стеллажный склад: зона хранилища	50 лк	горизонтально, на полу
Зона хранилища, на ячейках и валах	75 лк	вертикально, на самой ячейке
Зона хранилища, на стрелках	200 лк	вертикально
Склады металла, запчастей, готовой продукции, инструментальные	75 лк	горизонтально, на полу
Склады и кладовые масел и лакокрасочных материалов: с разливом на складе	75 лк	горизонтально, на полу
Склады и кладовые масел и лакокрасочных материалов: без разлива	50 лк	горизонтально, на полу
Склады и кладовые химикатов, кислот, щелочей	50 лк	горизонтально, на полу

Рабочие места комплектации и контроля нормируются по разряду зрительной работы с учётом размера деталей, контраста и операций. Местный свет над столом дополняет общее освещение.

Отдельное исключение: в зонах хранения стеллажных складов с автоматическими кранами-штабелерами рабочее освещение не требуется — предусматривают аварийное освещение, ремонтное освещение троллеев и дежурное освещение проходов. На экспедицию и рабочие места это исключение не распространяется.

Как высота потолка меняет выбор светильника?

Для расчёта важна высота от светильника до расчётной поверхности, ширина проходов, высота стеллажей и шаг установки.

Высота над расчётной поверхностью	Какие решения рассматривают	Как выбирают размещение
До 4 м	Линейные, накладные и подвесные светильники	По проходам и рабочим местам с проверкой слепящего действия
4–7 м	Линейные и промышленные светильники с подходящей оптикой	Совместно подбирают светораспределение и шаг
7–12 м	Промышленные светильники, в том числе с узкой или проходной оптикой	Проверяют пол, грани стеллажей и участки между светильниками
Выше 12 м	Светильники с подходящими потоком и светораспределением	По расчёту с учётом обслуживания на высоте

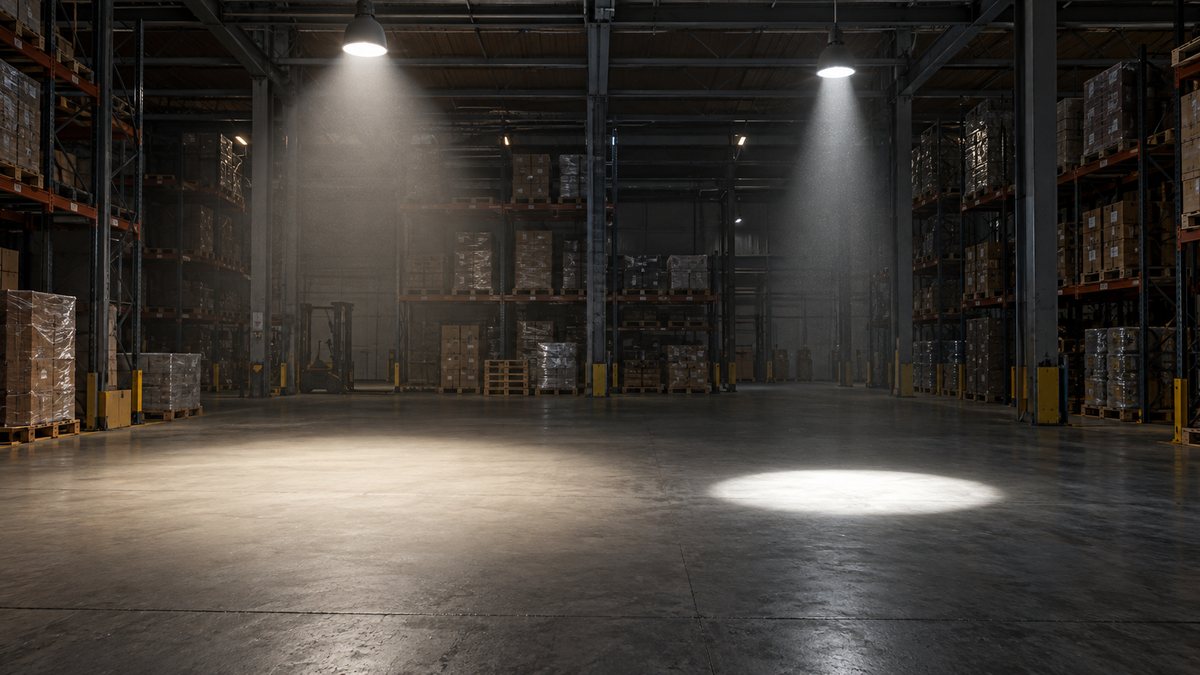

Узкий луч может дать пятна и тёмные промежутки: шаг, равный высоте подвеса, не универсален.

Частые ошибки:

• Подтверждать освещённость по Вт/м². Удельная мощность говорит о нагрузке, а не об освещённости.

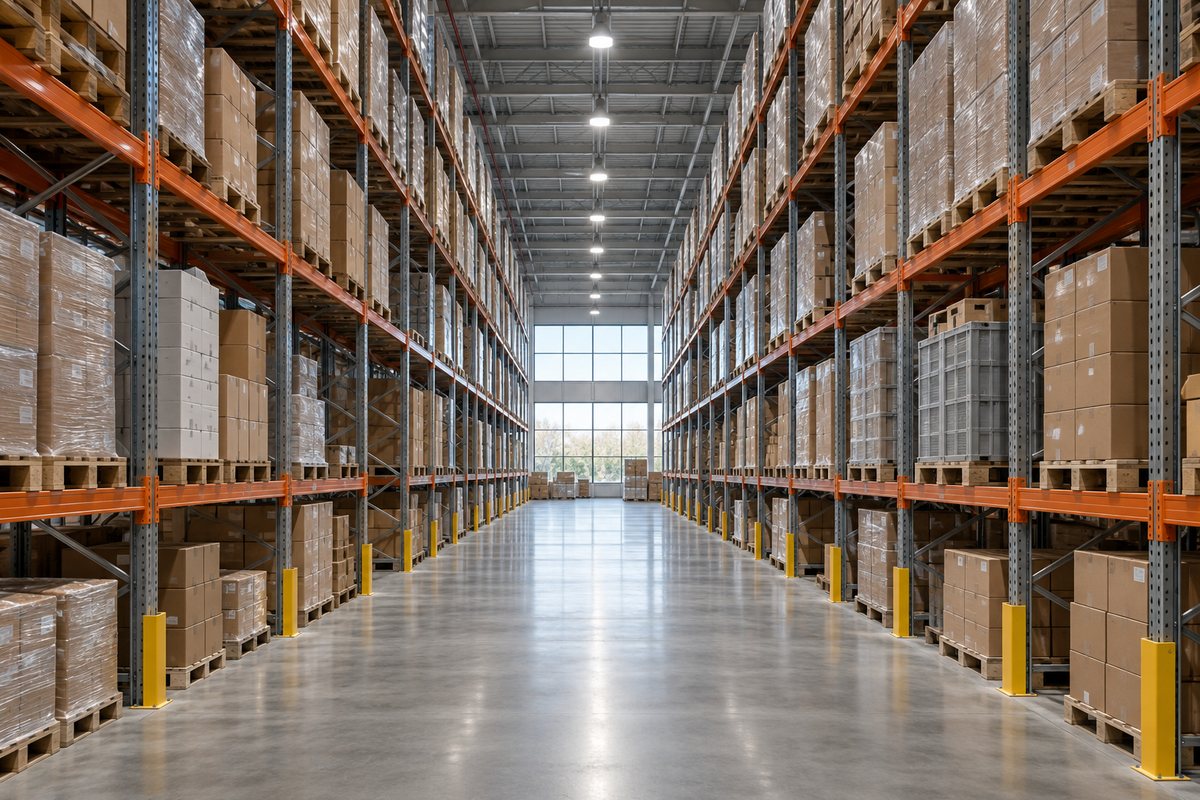

• Размещать светильники только по сетке потолка. Стеллажи и груз могут перекрывать свет.
• Выбирать оптику только по высоте. Широкая оптика уводит поток за пределы прохода.
• Забывать об аварийном освещении. Питание и размещение считают отдельно.

Какую степень защиты IP и рабочую температуру выбрать?

IP — степень защиты оболочки. Класс защиты от поражения током — отдельная характеристика. Исполнение выбирают по среде; ниже — ориентиры для подбора.

• Сухое чистое помещение. IP20 или IP40, защиты от воды нет.
• Пыль и брызги. IP54 — пылезащищённая оболочка и защита от брызг.
• Водяные струи и мойка. IP65 — пыленепроницаемость и защита от струй; параметры мойки сверяют с паспортом.
• Неотапливаемый склад или рампа. Одновременно проверяют IP, допустимую температуру, влажность и образование конденсата.
• Холодильные камеры. Нужна подтверждённая пригодность для такой температуры.

При горючей пыли или парах растворителей определяют классификацию зоны и требуемую взрывозащиту. Высокий IP её не заменяет; наличие картона само по себе не требует Ex-исполнения.

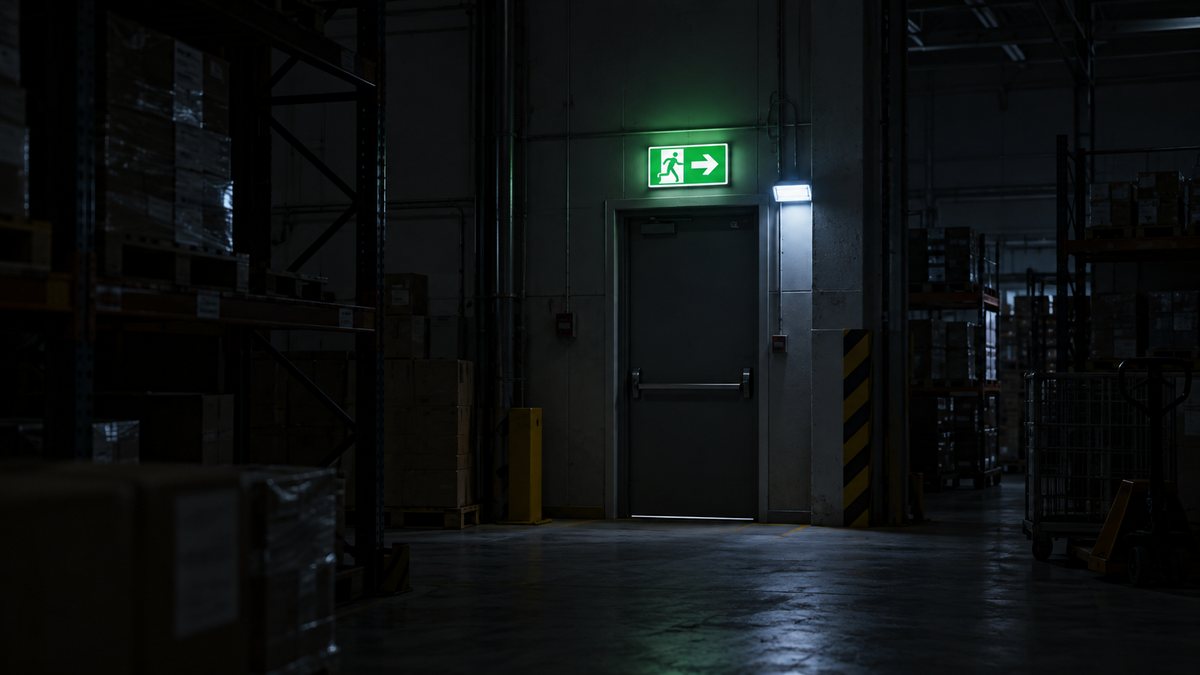

Что учесть по аварийному и эвакуационному освещению?

Эвакуационное освещение — не менее 0,5 лк на полу основных проходов и на ступенях, 0,2 лк на открытых территориях. Считают лестницы, перепады уровня и повороты.

Освещение безопасности — не менее 5 % от освещённости, нормируемой для рабочего освещения от общего освещения, но не менее 2 лк внутри зданий и 1 лк на территории предприятия. Его предусматривают там, где требуется безопасно завершить опасную операцию или продолжить работу при отключении основного питания.

Равномерность, время включения, продолжительность работы и питание задаёт проект.

• указатели ставят по схеме эвакуации: светильник над воротами указатель не заменяет;
• аварийное питание должно отработать при отказе рабочего освещения;
• работоспособность подтверждают испытаниями по инструкции изготовителя, причём проверка включения и проверка полной продолжительности автономной работы — разные испытания;
• для аккумуляторных светильников смотрят температурные ограничения батареи и зарядного устройства.

Как заменить старые светильники с лампами ДРЛ, ДНАТ и люминесцентными?

Замену подбирают по освещённости и светораспределению, а не по совпадению мощности.

1. Уточните зоны хранения, проходы и рабочие места.
2. Оцените нужный поток по формуле из первого раздела, затем выполните расчёт размещения.
3. Проверьте крепления, места установки и оптику.
4. Проверьте кабель, защитный проводник и защиту линий.
5. Учтите пусковые токи светодиодных драйверов: при меньшем рабочем токе они всё равно ограничивают число светильников в группе. Совместимость автоматов и допустимую нагрузку датчиков смотрят в паспортах.
6. Разделите зал на группы и при необходимости предусмотрите датчики присутствия или движения.

Монтаж выполняет электротехнический персонал с допуском, включая работы на высоте.

Датчики ставят так, чтобы стеллажи не перекрывали зону обнаружения и свет не гас при человеке в проходе. Аварийную систему управление освещением не затрагивает.

Чем закрыть склад из нашего каталога?

В наличии более тысячи позиций по освещению: промышленные, уличные и аварийные светильники, прожекторы, датчики и комплектующие.

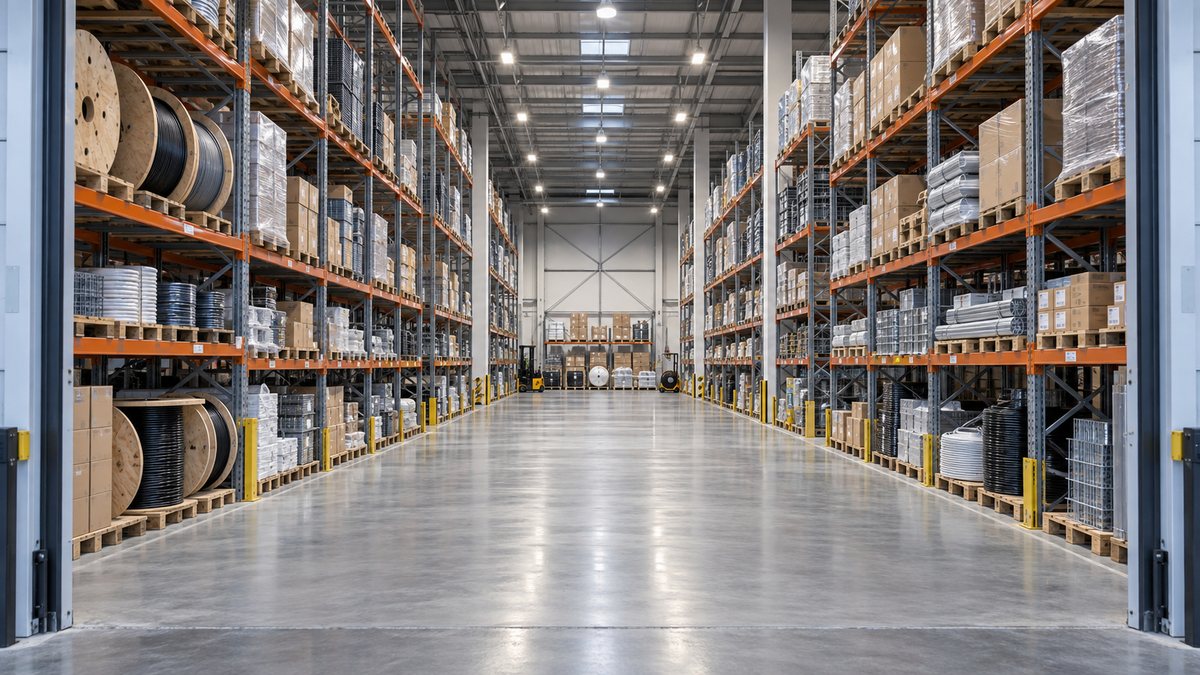

• Промышленные светильники, для склада — основной свет зала, включая взрывозащищённые исполнения.
• Прожекторы — рампа, ворота, площадка перед складом.
• Аварийные и эвакуационные — освещение путей выхода и указатели.
• Датчики движения и фотореле — управление светом по режиму работы.
• Уличные светильники — двор, проезд и разгрузочная площадка.

Пять позиций, с которых обычно начинают комплектацию:

• Светильник складской WHB02A-20050, 200 Вт, 5000 К, 22 000 лм, IP65 — основной свет зала с высокими потолками.
• Светильник ДСП 7021, 100 Вт, 5000 К, IP65 IEK — тот же зал при меньшей высоте или более частом шаге.
• Прожектор СДО-7, 100 Вт, 6500 К, IP65 IN HOME — рампа, ворота и площадка перед складом.
• Светильник аварийный эвакуационный ССА2-01, двусторонний, 1,5 ч — указатель над эвакуационной дверью.
• Датчик движения потолочный ДДП-Н-01, 360°, IP20 — свет в проходе включается по факту работы.

Это примеры под типовые задачи: подбор зависит от высоты, шага стеллажей и условий среды.

Условия работы: самовывоз со склада в Лиде; доставка по Беларуси транспортными компаниями — ориентировочно на следующий рабочий день после отгрузки, сроки почтовых отправлений определяет перевозчик; при оплате в первой половине дня отгрузка в тот же день. Оплата — наличными, по безналичному расчёту с электронным счётом-фактурой (ЭСЧФ) для юридических лиц, через ЕРИП. Для оптовых клиентов — индивидуальные условия приобретения в личном кабинете и закреплённый менеджер.

Частые вопросы об освещении склада

Можно ли посчитать освещение склада без проекта?

Предварительно оценить количество светильников по формуле можно. Для подтверждения требований нужен расчёт по плану с учётом стеллажей, рабочих поверхностей и характеристик оборудования. Необходимость и состав проектной документации определяют для конкретного объекта и вида работ.

Сколько люксов нужно на складе?

На стеллажном складе: экспедиция приёма и выдачи — 200 лк на высоте 0,8 м от пола, проезды и основные проходы — 150 лк на полу, зона хранилища — 50 лк на полу. Отдельно нормируются вертикальные поверхности самого хранилища: ячейки и валы — 75 лк, стрелки — 200 лк. Склады металла, запчастей, готовой продукции и инструментальные — 75 лк на полу; кладовые масел и лакокрасочных материалов — 75 лк с разливом на складе и 50 лк без разлива; химикаты, кислоты и щёлочи — 50 лк. Комплектацию и контроль нормируют по разряду зрительной работы.

Эвакуационное освещение: не менее 0,5 лк на полу основных проходов и на ступенях, 0,2 лк на открытых территориях. Освещение безопасности: не менее 5 % от освещённости, нормируемой для рабочего освещения от общего освещения, но не менее 2 лк внутри зданий и 1 лк на территории предприятия.

Какой светильник взять на высоту 8 метров?

Нужно знать высоту установки над расчётной поверхностью, ширину проходов, расположение стеллажей и требования к освещению полок. Узкая или проходная оптика может подойти, но её выбирают вместе с шагом установки по расчёту.

Нужна ли на складе высокая степень защиты IP?

Это зависит от пыли, воды и условий уборки. Для сухой чистой зоны и участка с воздействием струй требования различаются. Одновременно проверяют температурный диапазон, а при потенциально взрывоопасной среде — классификацию зоны и необходимую взрывозащиту.

Как посчитать замену ламп ДРЛ на светодиодные светильники?

Определите требования по зонам, предварительно оцените поток, затем проверьте освещённость и равномерность при выбранном размещении. Дополнительно проверьте питание, пусковые токи, защитные аппараты и совместимость устройств управления.

Вы поможете подобрать светильники по нашему плану склада?

Да. Пришлите план, площадь, высоту до балок и предполагаемую высоту установки, размеры и шаг стеллажей, рабочие зоны и условия среды. Если есть проектные требования к освещению, приложите их: менеджер подберёт позиции из наличия и выставит счёт для юридического лица.
