Проходной выключатель: схема управления светом из двух мест
Чтобы включать и выключать один светильник из двух мест, в обычной механической схеме используют два проходных переключателя. Каждый соединяет свой общий контакт с одним из двух переключаемых контактов: переключение любой клавиши меняет состояние света. Схема проходного выключателя подходит для противоположных концов коридора, лестницы или управления освещением у входа в спальню и возле кровати.
Перед покупкой определите число независимых групп света и мест управления. Возможность использовать существующую проводку устанавливает электрик: замена одного выключателя сама по себе не создаёт вторую точку управления.
Как работает схема проходного выключателя из двух мест?
Обычный одноклавишный выключатель замыкает или размыкает цепь. Проходной переключатель выбирает один из двух путей. Между двумя механизмами пути соединены попарно: цепь через общие контакты замыкается, когда оба выбирают один и тот же путь.
Официальная справка Schneider Electric о типах переключения подтверждает назначение пары проходных устройств и применение промежуточного переключателя для управления из трёх мест. Рисунок ниже объясняет контактную логику; он не переносит обозначения контактов одной серии на другую.

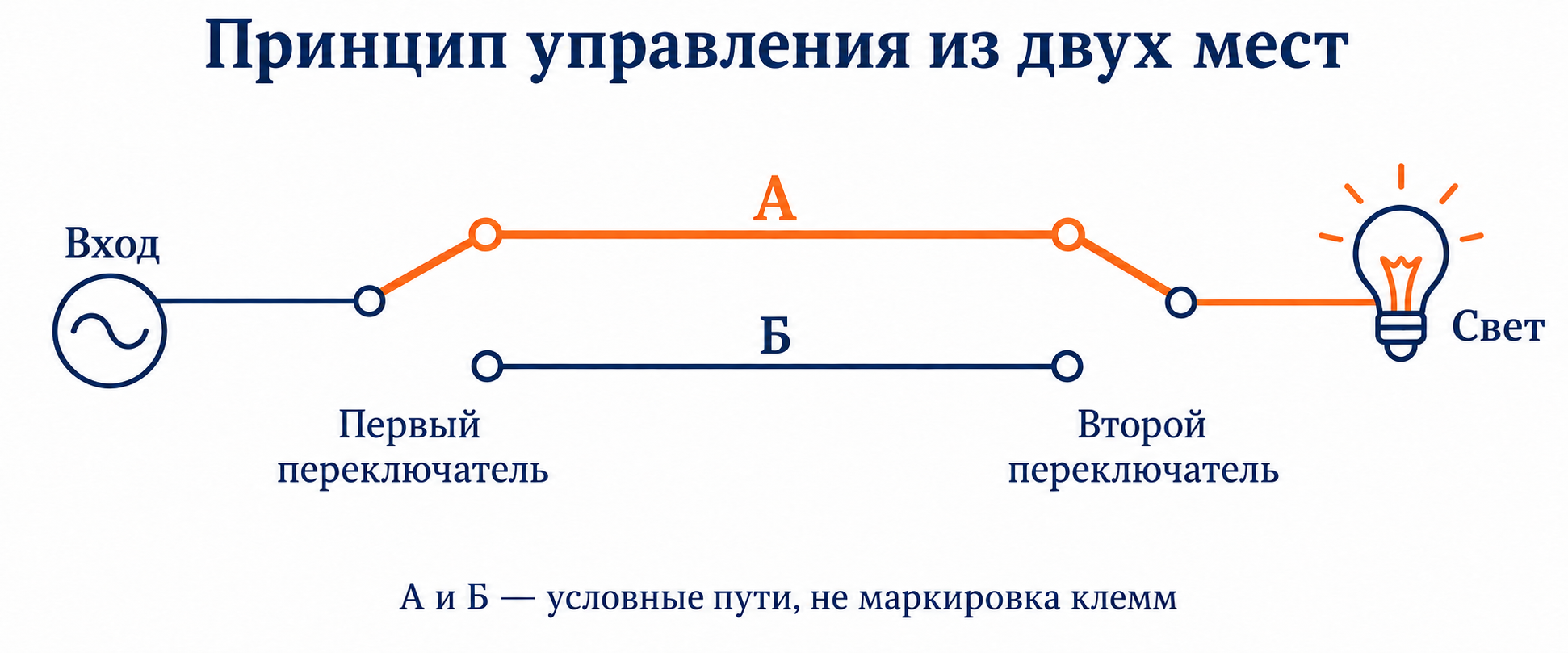

Учебный рисунок показывает контактную логику, а не монтажную схему конкретного изделия. Путь А соединён с путём А, путь Б — с путём Б; оба механизма выбрали путь А. Заводские обозначения и расположение клемм SQ1803-0103 и SQ1804-0103 здесь не показаны.
У каждого механизма один общий и два переключаемых контакта; между механизмами две связи. «Общий 1» и «Общий 2» относятся к разным механизмам. А и Б — условные названия путей, а не цвета жил или положения клавиш.
В полной цепи один общий контакт находится со стороны фазного питания, второй — со стороны светильника. Нейтральный проводник проходит к светильнику вне переключающей пары. На рисунке вход и свет обозначены условно; нейтраль, защитные соединения и полный монтажный контур не изображены. Б — не отдельный выключатель: это второй путь между той же парой переключателей. Он разомкнут, потому что обе клавиши сейчас выбрали А. Переключение одной клавиши выключит свет; переключение второй замкнёт цепь через Б.
| Первый механизм | Второй механизм | Состояние цепи света |
|---|---|---|
| А | А | Замкнута — свет включён |
| А | Б | Разомкнута — свет выключен |
| Б | А | Разомкнута — свет выключен |
| Б | Б | Замкнута — свет включён |
При соединении одноимённых путей два состояния включают свет, два выключают; переключение любой одной клавиши переводит цепь в противоположное состояние. Если пути соединены в обратном порядке, соответствие строк состоянию света изменится, но управление из обоих мест сохранится.
Пример для коридора. Начальное состояние — Б/А, свет выключен. Последовательность при проходе туда и обратно:
- У входа нажали первый механизм: Б/А → А/А. Свет включился.
- На другом конце нажали второй: А/А → А/Б. Свет выключился.
- Перед обратным проходом нажали второй: А/Б → А/А. Свет включился.
- У выхода нажали первый: А/А → Б/А. Свет выключился.
Возвращать другую клавишу в исходное положение не требуется. У отдельного переключателя нет постоянного положения «включено»: состояние света зависит от пары.
Чем проходной переключатель отличается от обычного?
Сравнивайте электрическую функцию, а не внешний вид клавиши. Для простых механических устройств без дополнительных контактных цепей различия такие:
- Обычный однополюсный выключатель: два контакта, которые замыкаются или размыкаются. Управляет одной группой света из одного места.
- Одноклавишный проходной переключатель: три контакта; общий переключается между двумя другими. Пара таких устройств управляет одной группой из двух мест.
- Перекрёстный переключатель: четыре контакта; меняет соединение двух проходящих путей. Его добавляют между крайними проходными для третьего места управления.
Число отверстий для проводников может отличаться от числа электрических контактов: одному контакту могут соответствовать несколько вводов. Подсчёт отверстий не заменяет чтение схемы изделия.
Группа света — один светильник или несколько светильников, включаемых вместе. Количество механизмов для обычного механического управления можно определить до обследования проводки:
| Задача | Какие механизмы нужны |
|---|---|
| Одна группа из двух мест | Два одноклавишных проходных переключателя |
| Две независимые группы из двух мест | Два двухклавишных проходных переключателя либо четыре одноклавишных — по паре на каждую группу |
| Одна группа из трёх мест | Два одноклавишных проходных и один перекрёстный переключатель |
Это количество механизмов, а не полный список закупки. Кабели, коробки, соединительные элементы и прочие материалы определяются рабочей схемой. Обычный двухклавишный выключатель не заменяет двухклавишный проходной.
Выбор серий, рамок и способов установки разобран в статье «Как выбрать розетки и выключатели для дома и квартиры». Для проходной пары сначала определите контактную функцию, затем оформление и комплектующие.
Что проверить при выборе «Вуоксы» и «Валдая»?
В подборе — два одноклавишных переключателя на два направления TDM ELECTRIC: SQ1803-0103 серии «Вуокса» и SQ1804-0103 серии «Валдай». Артикулы, исполнения и переключающая функция сверены с официальным каталогом TDM. Таблица помогает выбрать механизм; буквенные обозначения и расположение клемм конкретных изделий она не задаёт.
| Модель | Исполнение | Подтверждённые характеристики | Документ | Что проверить перед покупкой |
|---|---|---|---|---|
| «Вуокса» SQ1803-0103 | Скрытая установка, серый цвет; одна клавиша, два направления | 10 А; IP54; скрытая установка | Каталог TDM, страница PDF 62 (печатная 858): артикул и одноклавишная переключающая функция подтверждены рисунком | Допустимую нагрузку; размеры и глубину установочной коробки; условия среды; состав комплекта; схему и требования к зажимам |
| «Валдай» SQ1804-0103 | Цвет «слоновая кость»; одна клавиша, два направления | 10 А; IP20; для установки внутри помещений | Каталог TDM, страница PDF 27 (печатная 823), и паспорт серии «Валдай» | Допустимую нагрузку; способ установки и подходящую коробку; комплектность клавиши и рамки; схему и требования к зажимам |
Перед заказом запросите документацию точного артикула с читаемым рисунком контактов. Назначение клеммы не определяют по фотографии похожего механизма или привычному расположению контактов другой серии. Если маркировка изделия и инструкция расходятся, уточните сведения до установки.
В названии карточки «Вуоксы» указана степень защиты оболочки (IP, Ingress Protection) IP54. Сверьте её с паспортом выбранного исполнения; допустимость установки определяется фактическими условиями среды и документацией, а не названием помещения.
Номинал 10 А сам по себе не задаёт допустимую суммарную мощность любого освещения. Для светодиодных светильников учитывают характеристики драйверов и ограничения производителя переключателя. Для исполнения с подсветкой отдельно проверяют совместимость с освещением и работу ламп в выключенном состоянии.
Коробка должна вмещать механизм, проводники и предусмотренные соединения без давления на жилы. Если стандартной глубины недостаточно, электрик подбирает более глубокую коробку с учётом конструкции стены и размеров механизма. Единого размера для всех проходных схем нет.
Что сообщить электрику для проверки проводки?
До заказа материалов подготовьте описание желаемого результата. Достаточно плана помещения и доступных сведений о светильнике; вскрывать подключённые механизмы самостоятельно не требуется. Скопируйте и заполните шаблон:
Место 1: ______________________________ Место 2: ______________________________ Группы света: _________________________ Какие светильники включаются вместе: ___ Модель светильника: ____________________ Существующее управление: _______________ Желаемый результат: каждую указанную группу можно включить и выключить из обоих мест.
В поле «модель светильника» укажите название или приложите фотографию доступной маркировки без разборки подключённого оборудования. В поле «существующее управление» опишите, откуда свет включается сейчас и какие особенности его работы уже замечены.
По результатам обследования попросите электрика подготовить:
- Рабочую схему с назначением проводников, включая обе переключающие связи.
- Решение по трассам: какие можно сохранить и где потребуется новая проводка.
- Список материалов по участкам: кабели, соединительные элементы и необходимые комплектующие.
- Подбор коробок: установочных и, если предусмотрены схемой, распределительных, с местами размещения и подходящими размерами.
Марку кабеля, сечение и число жил определяют для каждого участка по нагрузке, защите линии и условиям прокладки. Две переключающие связи между механизмами — только часть цепи: нужно учесть питание, участок к светильнику и защитные соединения.
Совет «достаточно трёх жил к каждому выключателю» без указания трасс и назначения жил не даёт готового списка закупки. В разных вариантах разводки питание и соединения расположены по-разному. Защитный проводник сохраняет защитную функцию; для переключающих связей предусматривают отдельные рабочие проводники.
Назначения проводников фиксируют в рабочей схеме, чтобы они были понятны при обслуживании. Цвет жилы сам по себе не подтверждает её назначение в существующей проводке. Длину кабеля считают по фактическому маршруту, включая подъёмы, спуски и участки до соединений: расстояние между клавишами по прямой не равно длине трассы.
Согласуйте трассы, места соединений и размеры коробок до отделки. Это позволяет подготовить места установки под выбранные механизмы и избежать покупки материалов по неподходящей схеме.
Самостоятельно можно выбрать места управления и описать прежнюю работу света. Вскрытие подключённых механизмов, проверку отсутствия напряжения, определение назначения жил и изменение соединений поручите квалифицированному электрику. Выключенный свет не подтверждает отсутствие напряжения. Монтаж и проверку выполняют с учётом действующих требований Беларуси.
Какие ошибки мешают выбрать подходящую пару?
- Два обычных выключателя вместо проходных. Они не обеспечивают переключение между двумя путями этой схемы.
- Выбор только по числу клавиш. Одна или две клавиши не подтверждают проходную функцию.
- Поиск общего контакта по привычному месту. Проверяйте схему точного артикула.
- Покупка до обследования проводки. Подходящие механизмы не устраняют нехватку проводников или дефекты соединений.
- Выбор исполнения по названию помещения. Учитывайте фактические условия среды и документацию изделия.
Если возможность включить или выключить свет зависит от положения второй клавиши, это не нормальная работа исправной проходной пары; требуется проверка электриком. Сообщите ему уже замеченный симптом. Причину устанавливают при проверке цепи и механизмов.
При треске или искрении не проводите пробные переключения. Сначала решите вопрос безопасности по порядку действий из статьи «Почему выключатель трещит или искрит при выключении света?». Проходная функция не устраняет повреждённые контакты или соединения.
Что из этого есть у нас?
БПЛэлектро — поставщик электротехники; в наличии две позиции из подбора: «Вуокса» SQ1803-0103 и «Валдай» SQ1804-0103; актуальное наличие проверьте в карточках.
Для одной группы из двух мест выбирают два подходящих проходных механизма; покупать по одному экземпляру каждой модели не требуется. Совместимость с рабочей схемой, нагрузкой и условиями установки проверяют до заказа.
Возможен самовывоз в г. Лида; доступны безналичный расчёт и счёт для юрлиц.
При оплате в первой половине дня отгрузка в тот же день.
Доставка транспортными компаниями — ориентировочно на следующий рабочий день после отгрузки; сроки почтовых отправлений определяет перевозчик.
Частые вопросы о проходных выключателях
Что купить для управления одним светильником из двух мест?
Для обычной механической схемы нужны два одноклавишных проходных переключателя, подходящих по нагрузке и условиям установки. Это пара механизмов для одной группы света; покупать по одному экземпляру каждой представленной модели не требуется. Остальные материалы определяют после обследования проводки.
Почему у проходного выключателя нет постоянного положения «включено»?
Состояние света зависит от пары переключателей. При исправной схеме переключение любой одной клавиши меняет состояние света независимо от положения другой.
Подойдёт ли обычный выключатель вместо проходного?
Обычный однополюсный выключатель не выполняет нужную функцию. Для этой схемы требуется механизм, который переключает общий контакт между двумя другими контактами.
Где находится общий контакт переключателей «Вуокса» и «Валдай»?
Его определяют по маркировке изделия и рисунку документации точного артикула. Подтверждённые обозначения контактов SQ1803-0103 и SQ1804-0103 в этой статье не приведены; условные пути А и Б не являются заводской маркировкой.
Какой кабель нужен для проходной схемы?
Марку кабеля, сечение и число жил на каждом участке выбирает электрик по рабочей схеме, нагрузке, защите линии и условиям прокладки. Нужно учесть переключающие связи, питание, подключение светильника и защитный проводник.
Как управлять светом из трёх мест?
В обычной механической схеме между двумя крайними проходными переключателями добавляют один перекрёстный механизм. Третий проходной переключатель не выполняет его функцию. Подключение проверяют по документации выбранных изделий.
