УЗО: зачем нужно, как работает и какое выбрать — простыми словами

Электричество опасно тем, что его не видно и не слышно — до последнего момента. Обычный автоматический выключатель отлично защищает провода от перегрузки и короткого замыкания, но от удара током при утечке он не защищает: пока ток идёт «правильным» путём, для автомата всё в норме. Здесь и нужно УЗО — оно ловит утечку тока и обесточивает линию за доли секунды, снижая риск поражения.

Правильное название по ГОСТ — выключатель дифференциального тока (ВДТ). Но в быту прочно прижилось название «УЗО», поэтому дальше будем использовать привычный термин. Разберём простыми словами, как оно работает, зачем нужно и какое выбрать.

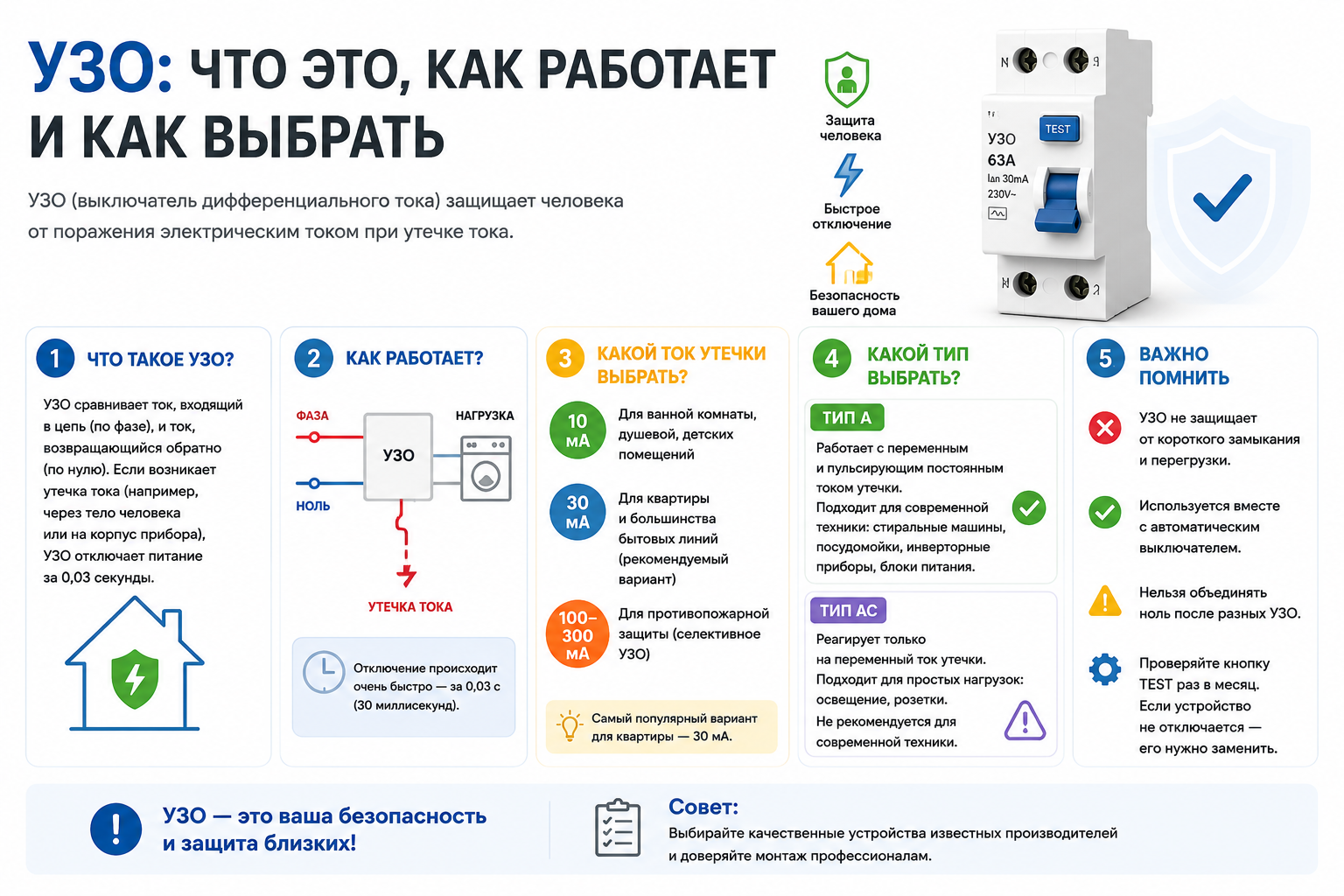

Что такое УЗО простыми словами

УЗО (устройство защитного отключения) — прибор в электрощите, который постоянно сравнивает ток, «втекающий» в линию по фазе, и ток, «вытекающий» обратно по нулю. В исправной сети они почти равны — небольшие естественные утечки есть всегда. Как только часть тока начинает уходить «на сторону» — через повреждённую изоляцию, мокрый корпус стиральной машины или через тело человека, коснувшегося оголённого провода, — баланс заметно нарушается, и УЗО отключает линию.

Как работает УЗО

Внутри УЗО стоит дифференциальный трансформатор — кольцо, через которое проходят и фаза, и ноль. Их магнитные поля направлены навстречу и в норме компенсируют друг друга. Представьте два ведра: сколько воды влили в линию, столько должно и вернуться. Если обратно возвращается заметно меньше — значит, где-то течь. Разница токов (дифференциальный ток) наводит сигнал в обмотке, срабатывает чувствительное реле, и механизм размыкает контакты.

Важно: УЗО не реагирует на перегрузку и короткое замыкание — это работа автомата. Поэтому в щите они стоят вместе и защищают от разных бед.

Чем УЗО отличается от автоматического выключателя

Это два разных «сторожа», они не заменяют друг друга, а работают в паре:

Как правильно подобрать сам автомат по току и сечению кабеля — в отдельной статье: Как выбрать автоматический выключатель.

От чего защищает УЗО

1. Человека — от удара током

Если человек касается прибора с пробитой изоляцией, ток идёт через тело в землю. УЗО на 30 мА улавливает эту утечку и отключает линию за доли секунды. Это важная дополнительная мера защиты — она снижает риск тяжёлого поражения, но не отменяет заземление и не даёт стопроцентной гарантии. Например, если одновременно коснуться фазы и рабочего нуля, ток может остаться сбалансированным, и УЗО такую ситуацию не «увидит».

2. Дом — от пожара

Небольшой ток утечки через отсыревшую или состарившуюся изоляцию может годами тлеть в стене, нагревая место повреждения, — частая причина пожаров в проводке. Противопожарное УЗО на вводе (с током срабатывания до 300 мА) отключит линию задолго до возгорания.

Почему именно 30 мА

Уставка 30 мА выбрана не случайно: токи выше этого значения способны вызвать неотпускающий эффект (мышцы сводит, человек не может отпустить провод) и опасные для сердца последствия. Поэтому для дополнительной защиты людей нормы Беларуси (ТКП 339‑2022) требуют УЗО с током срабатывания не более 30 мА — в частности, на все розеточные группы жилых зданий. 30 мА — это номинальная уставка: реальное отключение происходит в диапазоне примерно 0,5–1,0 от неё, а время срабатывания тем меньше, чем больше ток утечки (нормируется и составляет доли секунды).

Типы УЗО по форме тока: AC, A, F, B

Тип определяет, какую форму тока утечки прибор способен «увидеть». Это не то же самое, что селективность (буква S — это временная задержка, отдельный параметр).

Для квартиры сегодня выбирайте тип A. Практически все производители рекомендуют именно его: вся современная техника с электроникой даёт пульсирующий ток утечки, на который устаревший тип AC может не среагировать. Тип AC нормами пока допускается, но для современной бытовой техники он постепенно становится устаревающим вариантом. Для инверторов, солнечных установок и зарядок электромобилей тип (F или B) подбирают по инструкции оборудования.

Ток утечки (уставка): 30, 100–300 мА

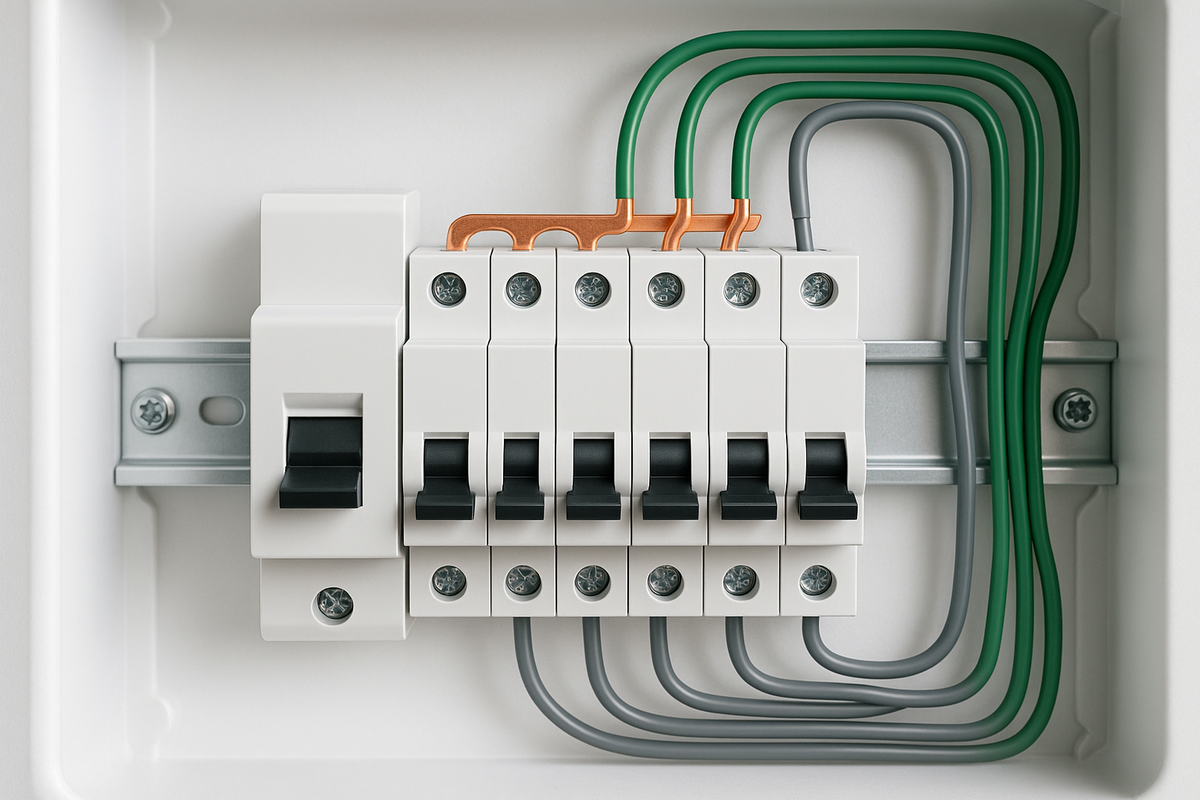

Чтобы при утечке отключалась только «виновная» группа, а не весь дом, вводное УЗО делают селективным (тип S, с временной задержкой) и с большей уставкой — например, до 300 мА на вводе и 30 мА на группах. Одной только разницы в токе недостаточно: нужна именно временная селективность и согласование по документации производителя.

Какое УЗО под какую задачу — с примерами из каталога

Важно: УЗО само не защищает себя от сверхтока — его обязательно защищают вышестоящим автоматом, а номинальный ток УЗО берут не меньше номинала этого автомата.

УЗО или дифавтомат

Чаще всего покупатели спрашивают именно об этом. Разница видна в одной таблице:

Дифференциальный автомат — это «два в одном»: УЗО и автомат в одном корпусе, он защищает и от утечки, и от сверхтока. Нормы Беларуси (ТКП 339‑2022) рекомендуют преимущественно применять именно такие объединённые аппараты. Раздельная установка УЗО и отдельного автомата — тоже рабочий вариант: так проще понять, что именно сработало (утечка или перегрузка). Готовые дифавтоматы тип A — например АВДТ-32 C20 30мА; весь выбор — в разделе Дифференциальные автоматы.

Частые ошибки

• Ставят УЗО без автомата. УЗО не защищает само себя от короткого замыкания и перегрузки — его обязательно закрывают автоматом (или ставят дифавтомат).
• Ставят тип AC на современную технику. На пульсирующий ток утечки он может не сработать — для электроники надёжнее тип A.

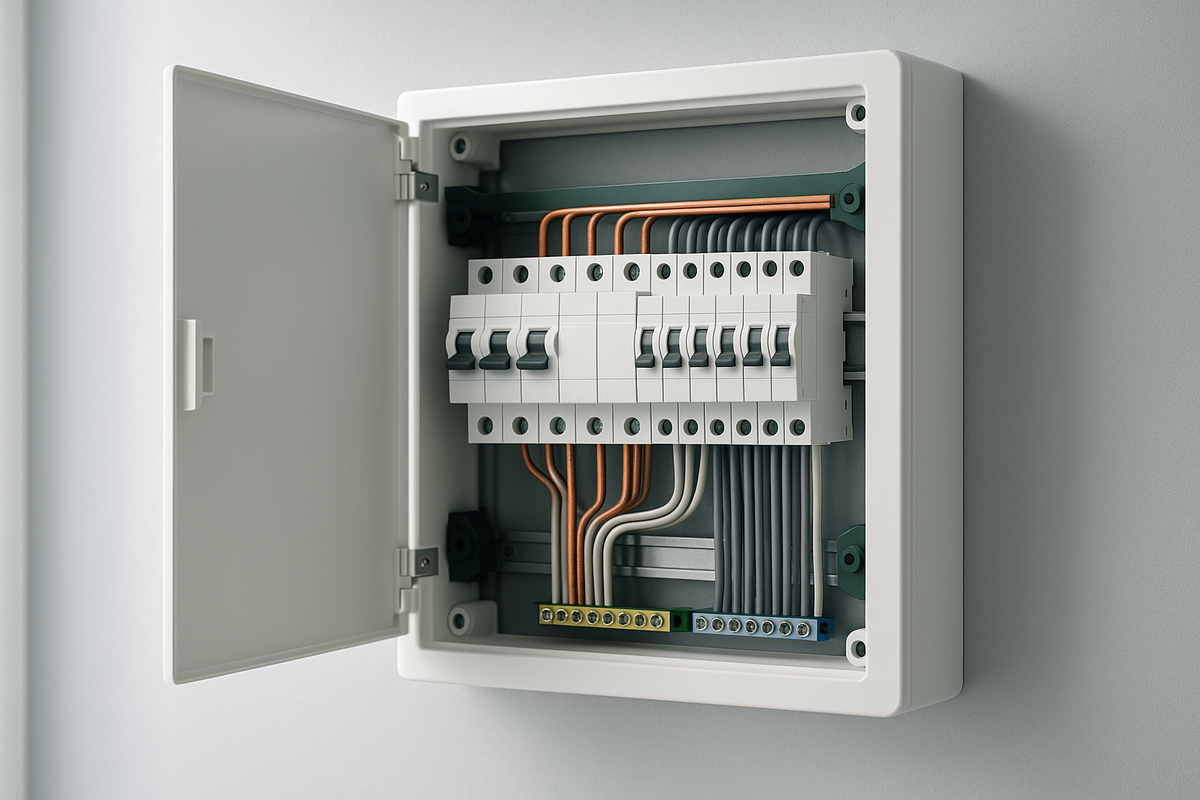

• Одно УЗО на весь дом. Любая утечка обесточит всё жильё, и найти причину сложно. Лучше несколько УЗО по группам.
• Выбирают слишком маленький номинал. Номинальный ток УЗО должен быть не меньше номинала защищающего его автомата, иначе прибор перегреется.
• Смешивают ноль разных групп после УЗО или соединяют N с PE после него — из‑за этого УЗО «выбивает» без причины (это прямо запрещено нормами).
• Считают УЗО заменой заземления. Это дополнительная мера, а не замена защитного проводника PE и уравнивания потенциалов.

Частые вопросы

Нужно ли УЗО, если стоит хороший автомат?

Да. Автомат не обеспечивает защиту от малых токов утечки — от удара током при утечке защищает только УЗО или дифавтомат.

Одно УЗО на квартиру или несколько?

Лучше несколько: отдельное на влажные зоны (ванная/кухня) и на розеточные группы. Тогда отключается только проблемная линия, а не весь дом.

Какой ток УЗО выбрать?

Номинальный ток УЗО берут не меньше номинала защищающего его автомата, и УЗО обязательно должно быть защищено этим автоматом от перегрузки и КЗ. Ток утечки — 30 мА для быта.

Не забывайте про кнопку ТЕСТ. Нажимайте её примерно раз в месяц (при поданном напряжении): исправное УЗО должно сразу отключиться. Если не срабатывает — прибор нужно заменить. Так рекомендуют практически все производители.
