Расчёт метража кабеля на квартиру: схема разводки, частые ошибки и вопросы

Когда доходит до закупки, вопрос звучит одинаково: «сколько метров брать?». Ответить на него по площади квартиры нельзя — метраж зависит не от квадратов, а от количества точек и от того, где стоит щит. Ниже — способ посчитать самому, с цифрами, таблицами и разбором того, куда этот кабель денется в стене.

Статья про количество и схему. Если вы ещё выбираете марку и сечение, это разобрано отдельно: как выбрать кабель для проводки.

Сначала: почему кабель не один, а несколько видов

Частый вопрос в магазине — «дайте кабель на квартиру», как будто он бывает один. На деле в квартире работают три-четыре типоразмера, и каждый занят своим делом. Цифры в маркировке читаются просто: 3×2,5 — это три жилы сечением 2,5 мм² каждая.

Кабель	Куда идёт	Почему именно такой
3×1,5	Освещение: люстры, светильники, выключатели	Свет потребляет мало — лампе хватает десятков ватт. Более толстый кабель тут не даст ничего, кроме цены и мучений при загибе в подрозетнике
3×2,5	Розеточные группы, стиральная и посудомоечная машины, кондиционер	Через розетки идёт основная бытовая нагрузка: чайник, утюг, пылесос. Это рабочая лошадь квартиры, его в закупке больше всего
3×4 или 3×6	Электроплита и варочная панель	Самый мощный потребитель в квартире, работает долго и под полной нагрузкой. Сечение здесь считают отдельно, «на глаз» брать нельзя
Вводная линия	От счётчика до квартирного щита	Через неё проходит вся нагрузка квартиры сразу, поэтому сечение определяется выделенной мощностью по договору

Три жилы — это фаза, ноль и защитный проводник. Двухжильный кабель в новой проводке не используют: без защитного проводника не работает главная схема защиты человека.

Короткий ответ: сколько обычно уходит

Ориентиры по типовой квартире со стандартным набором техники, при щите в прихожей:

Квартира	Точек	Свет 3×1,5	Розетки 3×2,5	Плита и техника	Всего
Студия, 30 м²	20–25	40–50 м	60–80 м	15–20 м	115–150 м
1-комнатная, 40 м²	30–35	50–70 м	80–110 м	20–30 м	150–210 м
2-комнатная, 55 м²	40–50	70–90 м	110–150 м	25–35 м	205–275 м
3-комнатная, 75 м²	55–70	90–120 м	150–200 м	30–45 м	270–365 м

«Точек» — это всё, что торчит из стены: розетки, выключатели и места установки светильников. Колонка «плита и техника» — отдельные линии на варочную панель, бойлер и кондиционер; сечение у них своё, поэтому в общую кучу с розетками они не идут.

Разброс большой, и это честно: две одинаковые по площади квартиры расходятся по метражу в полтора раза. Причина — расположение щита и количество точек. Если щит в прихожей у входа, линии короткие. Если щит на лестничной площадке, а разводка идёт от внутриквартирного бокса в дальней комнате — добавьте 20–30 %.

Пользуйтесь таблицей как проверкой, а не как заказом. Посчитали сами, получилось вдвое меньше — значит что-то забыли. Получилось близко — расчёт похож на правду.

Почему кабеля всегда больше, чем кажется

Главная ошибка при закупке — мерить по прямой. Кабель не летит по воздуху: он идёт по стенам под прямыми углами, ныряет в подрозетник, оставляет запас в коробке.

Длина одной линии складывается так:

Длина = путь по стенам + спуск или подъём к точке + 20 см запаса в каждой точке (подрозетник или коробка) + 30–40 см запаса в щите

Двадцать сантиметров на точку — это то, что остаётся торчать из подрозетника на подключение механизма. Кажется мелочью, но на пятидесяти точках набегает десять метров.

Разберём на примере. Розетка в комнате в 6 метрах от щита по прямой:

• по стенам, с обходом дверного проёма — 9 м
• подъём от пола к розетке или спуск от потолка — 1,2 м
• запас в подрозетнике — 0,2 м
• запас в щите на разделку и подключение к автомату — 0,4 м

Итого 10,8 м вместо шести — на 80 % больше прямой. И так на каждой линии.

Насколько именно вырастет длина, зависит от планировки: чем больше обходов дверных проёмов и выше спуски, тем сильнее. В типовой квартире рост составляет от трети до двух раз, поэтому единый коэффициент тут не работает — считать надо по своим трассам.

Сверху к посчитанному добавьте 10–15 % запаса. Это не перестраховка: кабель режут по месту, кусок в полтора метра, оставшийся от линии, в дело обычно не идёт. Дешевле купить лишние 20 метров сразу, чем потом искать ту же марку и партию — цвет изоляции и жёсткость у разных партий отличаются, а на стыке партий это заметно.

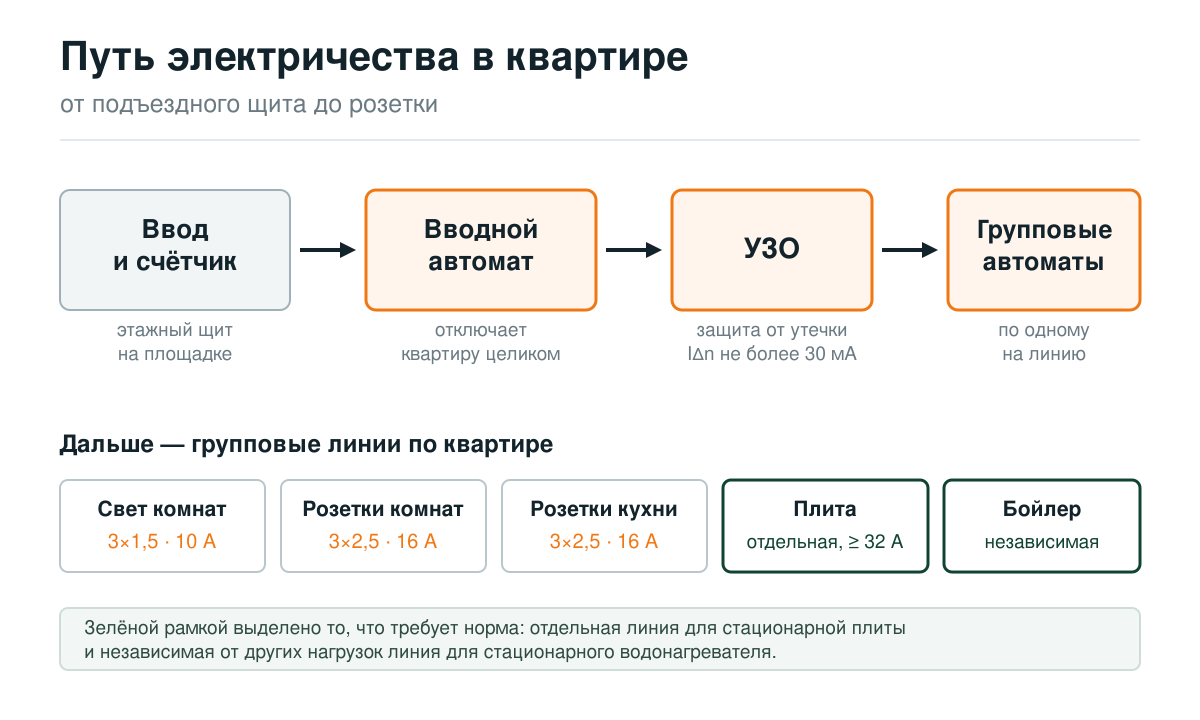

Из чего вообще состоит сеть квартиры

Прежде чем считать метры, надо понимать, куда они идут. Путь электричества от подъезда до розетки выглядит так:

Ввод в квартиру → счётчик → вводной автомат → УЗО (или дифавтомат) → групповые автоматы → линии по квартире → точки

Дальше по пунктам, что за что отвечает.

Ввод и счётчик. Обычно стоят в этажном щите на площадке. Опломбированную и общедомовую часть щита вскрывать нельзя. Где именно проходит граница вашей ответственности — написано в документах на электроснабжение и в акте разграничения балансовой принадлежности; «всё после счётчика — моё» универсальным правилом не является, уточняйте в обслуживающей организации.

Вводной автомат квартиры. Отключает квартиру целиком. Его номинал определяется выделенной мощностью, а не вашим желанием: поставить больше, чем разрешено договором, нельзя — это и нарушение, и риск для стояка.

Схема выше — упрощённая. В реальности перед счётчиком стоит опломбированный коммутационный аппарат, а состав аппаратов после счётчика зависит от схемы дома. Фактическую схему определяют проект и энергоснабжающая организация, а не типовая картинка из интернета.

Устройство защитного отключения. Отслеживает утечку тока на землю — то есть случай, когда ток пошёл через человека или через повреждённую изоляцию. Автомат на такую утечку не реагирует: 30 миллиампер для него не перегрузка, он рассчитан на большие токи повреждения. Подробнее про принцип — в отдельном разборе про УЗО.

Дифзащита в жилье — не опция. ТКП 339-2022, п. 8.7.4 начинается словами «Установка УЗО обязательна» и относит к обязательным, в частности, все групповые линии с розетками, а также стиральные и посудомоечные машины, электроплиты, электрические водонагреватели и стационарное оборудование в ванной. Из этого не следует, что УЗО обязано стоять на любой линии освещения за пределами специальных помещений.

Правильный термин — не «ток утечки», а номинальный отключающий дифференциальный ток, IΔn. Для розеточных групп жилья он не более 30 мА.

Про ванную отдельно, здесь много путаницы. Розетка в ванной допускается только в зоне 3 по ГОСТ 30331.11-2001 — на него прямо ссылаются ТКП 339-2022 (пп. 8.5.5–8.5.6) и СН 4.04.01-2019 (п. 11.26). То, что в современной международной редакции зоны 3 уже нет, национальные нормы Беларуси не отменяет. Зона 3 начинается за зоной 2 — как правило, дальше 0,6 м от наружного края ванны или душевого поддона. Розетка там защищается УЗО не более 30 мА либо питается через разделительный трансформатор.

Отдельное требование для душевой кабины: розетки и выключатели размещают не ближе 0,6 м от её дверного проёма (ТКП 339-2022, п. 8.5.6).

Значение 10 мА — не универсальное требование для любой ванной. СН, п. 16.3.13 относит его к групповой линии розеточной сети особо опасного помещения, а не ко всей проводке такого помещения. Как дополнительное проектное решение 10 мА применять можно. Совет «в ванную всегда 10 мА» — упрощение.

И то, что забывают почти всегда: УЗО не заменяет уравнивание потенциалов. Дополнительная система уравнивания потенциалов для ванных и душевых обязательна (ТКП 339-2022, п. 8.7.20; СН 4.04.01-2019, п. 16.1.16). Какие проводящие части к ней подключать, каким сечением и как присоединять — определяет проект. Проводники, коробку и зажимы для неё тоже надо внести в список закупки, иначе про них вспомнят в последний день.

Групповые автоматы. По одному на каждую линию. Отсюда же считается размер щита, но не «по числу групп»: аппараты занимают разное место. Однополюсный автомат — один модуль, однофазное УЗО обычно два, трёхфазное — четыре, дифавтоматы различаются по исполнению. Плюс в щит нередко ставят реле напряжения, контактор, несколько УЗО вместо одного общего (одно общее при срабатывании обесточит всю квартиру). Поэтому правильный порядок такой: сначала однолинейная схема, потом каталожная ширина каждого выбранного аппарата, и сверху 20–30 % свободного места на будущее.

Линии. То, ради чего мы считаем метраж.

Группы: сколько их и почему нельзя одну на всё

Группа — это одна линия от автомата в щите до нескольких точек. Деление на группы решает три задачи: при аварии обесточивается не вся квартира, а один участок; линию можно рассчитать под свою нагрузку; искать неисправность проще.

Минимальный разумный набор для квартиры:

Группа	Что питает	Кабель	Автомат
Освещение комнат	люстры, светильники	3×1,5	10 А
Освещение кухни и санузла	светильники, вытяжка	3×1,5	10 А
Розетки комнат	всё бытовое	3×2,5	16 А
Розетки кухни	чайник, микроволновка, холодильник	3×2,5	16 А
Стиральная машина	отдельной линией	3×2,5	16 А
Электроплита или варочная панель	отдельная линия — требование нормы	по расчёту	розетка и защита не менее 32 А
Бойлер (стационарный водонагреватель)	линия, независимая от других нагрузок — требование нормы	по расчёту	по расчёту
Кондиционер	отдельной линией	3×2,5	16 А

Важно про строку с плитой. Требование «розетка и аппарат защиты не менее 32 А» (СН 4.04.01-2019, п. 11.19) не означает, что под автомат 32 А годится любой кабель 3×4. Сечение, число жил и номинал считают по мощности прибора, числу фаз, способу прокладки и длине линии. При трёхфазном вводе кабель может понадобиться пятижильный.

Пары «2,5 мм² — 16 А» и «1,5 мм² — 10 А» — типовые и вполне допустимые решения, но нормы РБ не считают их универсальной таблицей: сечение положено выбирать расчётом по току, способу прокладки и длине линии, а автомат — по возможности минимальным под расчётную нагрузку. Минимальное сечение медной жилы стационарных силовых и осветительных цепей — 1,5 мм² (ТКП 339-2022, таблица 8.1); для цепей сигнализации и управления таблица допускает меньше. Все сечения в статье — по меди.

Однофазные групповые линии выполняют трёхпроводными: фаза, ноль и защитный проводник. Трёхфазные — по схеме нагрузки, обычно пятижильными при наличии нейтрали.

Что нормой обязано быть отдельным, а что — здравым смыслом. Здесь важно не путать. Прямых требований в статье два, и оба из СН 4.04.01-2019:

• стационарная электроплита — отдельная групповая линия, розетка не менее 32 А и аппарат защиты не менее 32 А (п. 11.19)
• стационарный отопительный или водонагревательный прибор — линия, независимая от других нагрузок (п. 14.4)

То есть посадить стационарный бойлер на общую розеточную группу нельзя — это уже не вопрос удобства.

А вот отдельные линии для стиральной, посудомоечной машины и кондиционера безусловным требованием норм не являются: их предусматривают расчётом и по инструкции изготовителя. Делать их стоит — такая техника даёт долгую постоянную нагрузку, и на общей группе автомат начнёт отключаться от совпадения: включили чайник, пока работает стиралка. Но называть эти линии обязательными по нормам было бы неправдой.

Отдельная линия на холодильник нормой не требуется, но её часто делают: если выбьет розеточную группу, пока вас нет дома, размораживается всё, что внутри.

Сколько розеток на одну группу. Универсального лимита в нормах нет — ни шести, ни восьми, ни десяти. Считать надо не розетки, а мощность, которая реально может работать одновременно: в шести розетках могут оказаться обогреватель и чайник, а в двадцати — только зарядки и роутер. Номинальному току 16 А при 230 В соответствует около 3,7 кВт; превысить их несложно. Порогом мгновенного отключения это число не является — время срабатывания при перегрузке определяется характеристикой автомата.

Цифра 6–8 розеточных мест на линию 3×2,5 — бытовой ориентир для планирования, не предел безопасности. Второй довод в пользу того, чтобы не собирать всё в одну группу, чисто эксплуатационный: чем больше точек на линии, тем большая часть квартиры гаснет при отключении и тем дольше искать причину.

Освещение и розетки не смешивают. Причина бытовая: если при аварии в розетках гаснет ещё и свет, разбираться придётся с фонариком.

Считаем одну комнату: кухня целиком

Кухня — самая тяжёлая комната, на ней удобно показать метод. Возьмём кухню 9 м² в двухкомнатной квартире, щит в прихожей, расстояние по стенам до входа в кухню — 4 м.

Шаг 1. Перечисляем точки.

• рабочая зона над столешницей — 5 розеток (чайник, микроволновка, тостер, зарядки, запас)
• холодильник — 1 розетка
• посудомоечная машина — 1 розетка
• вытяжка — 1 розетка
• варочная панель — вывод под подключение
• потолочный светильник — 1
• подсветка рабочей зоны — 1
• выключатель — 1

Если на кухне газ. Розетки, выключатели и прочие электроустановочные изделия размещают не ближе 0,5 м от газопровода и газового счётчика (ТКП 339-2022, п. 8.5.7). Это норма, а не пожелание, и она часто ломает красивую раскладку розеток по фартуку — проверьте до разметки.

Важная проверка перед шагом 2. Пять розеток над столешницей на одной линии 16 А — это не автоматически нормально. Сложите мощности того, что реально может работать одновременно: чайник 2 кВт плюс микроволновка 1,2 кВт плюс тостер 0,9 кВт — это 4,1 кВт при примерно 3,7 кВт, которым соответствует автомат 16 А. Если такая картина возможна, розетки рабочей зоны делят на две группы. Ниже считаем метраж для варианта с одной группой, но проверить нагрузку надо до, а не после закупки.

Шаг 2. Раскидываем по группам.

Линия	Точки	Кабель
Розетки кухни	5 над столешницей + вытяжка	3×2,5
Холодильник	1	3×2,5
Посудомоечная машина	1	3×2,5
Варочная панель	вывод	по проекту, в примере 3×6
Освещение кухни	светильник + подсветка + выключатель	3×1,5

Шаг 3. Считаем метры по каждой линии.

Розеточная линия идёт от щита до кухни (4 м), поднимается на высоту столешницы (1,1 м), проходит вдоль рабочей зоны от розетки к розетке (5 розеток — это 4 пролёта по 0,6 м, итого 2,4 м) и уходит на вытяжку (2 м с подъёмом). Плюс запасы: по 0,2 м в каждом из 6 подрозетников и 0,4 м в щите.

4 + 1,1 + 2,4 + 2 + 1,2 + 0,4 = 11,1 м

Так же считаем остальные:

Линия	Расчёт	Метры
Розетки кухни	4 + 1,1 + 2,4 + 2 + запасы	11,1
Холодильник	4 + 1,5 + 0,6	6,1
Посудомоечная машина	4 + 1,0 + 0,6	5,6
Варочная панель	4 + 0,8 + 0,6	5,4
Освещение кухни	4 + 2,6 до потолка + 3 по потолку + спуск к выключателю 1,4 + запасы 1,0	12,0

Итого по кухне: 3×2,5 — 22,8 м (11,1 + 6,1 + 5,6), 3×1,5 — 12,0 м, кабель панели — 5,4 м. С запасом 15 % получаем 26,2 / 13,8 / 6,2 — округляем только вверх: 27 м, 14 м и 7 м.

Одна кухня — около 48 метров кабеля. Теперь понятно, откуда в таблице в начале статьи берутся двести метров на двушку.

Считаем квартиру: таблица по помещениям

Тот же метод по всем комнатам. Пример для двухкомнатной 55 м², щит в прихожей:

Считаем строго по типоразмерам, а не «прочие линии» одной кучей — иначе легко недозакупить. Линия бойлера в санузле выполняется тем же 3×2,5, поэтому её метры идут в свою колонку, а не в отдельную:

Помещение	3×2,5	3×1,5	3×6
Кухня	27 м	14 м	7 м
Комната 1	32 м	18 м	—
Комната 2	28 м	16 м	—
Прихожая, коридор	12 м	14 м	—
Санузел (в т. ч. 12 м на бойлер)	22 м	9 м	—
Балкон, лоджия	8 м	6 м	—
Итого	129 м	77 м	7 м

Общий метраж — 213 метров, и это укладывается в диапазон из первой таблицы.

Что в этой таблице ещё не учтено — вводная линия. Если щит стоит в квартире, а счётчик на площадке, между ними идёт отдельный кабель большего сечения. Это ещё 5–15 метров, и они в расчёт по комнатам не попадают: линию считают отдельно, а сечение для неё определяет выделенная мощность. Эти метры прибавляйте фактические, по замеру, — на нашем примере в 213 метров они дают всего 2–7 %.

А оговорка «плюс 20–30 %» из первой таблицы — про другое: она нужна, когда щит стоит в дальней комнате и из-за этого удлиняются все групповые линии сразу, а не только ввод.

И ещё про длину. На длинной линии сказывается падение напряжения: до дальней точки доходит меньше, чем вышло из щита. Универсального «безопасного» метража здесь нет — результат зависит от нагрузки, сечения, материала и схемы, поэтому падение напряжения проверяют расчётом для каждой линии. Особенно это заметно в частном доме, где линия до гаража или скважины тянется на десятки метров.

Округляйте вверх: кабеля 3×2,5 нужно не 117, а 129 метров — именно на такой ошибке чаще всего и попадаются, когда линии техники записывают в отдельную графу и забывают сложить с основной. Берите 135–140 метров 3×2,5, 85 метров 3×1,5 и 8 метров 3×6.

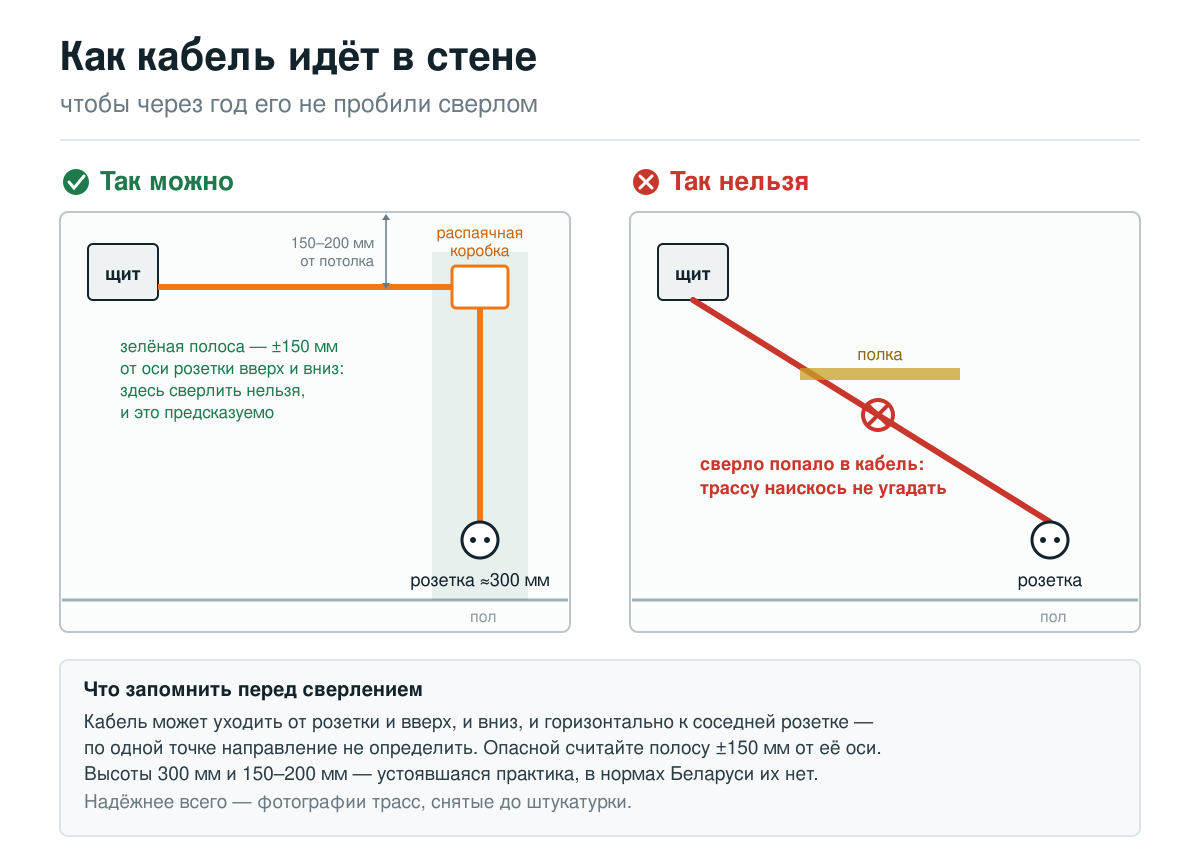

Как кабель лежит в стене

Метраж напрямую зависит от того, как разрешено вести линии. Кабель не идёт по кратчайшему пути через комнату по диагонали — и это не прихоть электрика.

Норма здесь конкретная. СН 4.04.01-2019, п. 11.14: проводка, жёстко закреплённая или заделанная в стены, располагается горизонтально, вертикально или параллельно кромкам стен. Отдельной фразы «диагональ запрещена» в пункте нет, но перечень исчерпывающий — значит наискось по штрабе вести нельзя.

Почему это не формальность, а защита от дырки в кабеле

Правило выглядит бюрократическим, пока не понимаешь, для кого оно написано. А написано оно для человека с перфоратором — того, кто придёт в эту квартиру через год, через пять или через двадцать лет и не будет знать, где что проложено.

Если кабель идёт строго вертикально вниз от розетки и строго горизонтально под потолком, любой человек может рассуждать так: «розетка здесь, значит вертикально над ней и под ней сверлить нельзя». Это предсказуемо. Диагональ предсказать невозможно: она пересекает стену там, где её никто не ждёт.

Вот когда это выстреливает на практике:

• Вешают полку, карниз, телевизор или кухонные шкафы. Самый частый случай. Человек отступил от розетки полметра в сторону, счёл это безопасным — и попал в кабель, который шёл наискось
• Крепят зеркало или бойлер в санузле. Там анкер длинный, стена тонкая, а линия на бойлер идёт как раз в этой зоне
• Ремонт через несколько лет. Меняют дверь и добирают проём, ставят новые плинтусы с креплением в стену, монтируют натяжной потолок и бьют дюбели по периметру
• Работает уже другой человек. Хозяин сменился, электрика того давно нет, схемы никто не сохранил — остаётся только логика «вертикаль и горизонталь»

Чем это заканчивается. В лучшем случае — сразу выбивает автомат, вы находите место и переделываете участок со вскрытием отделки. Хуже, когда сверло не перебило жилу, а только повредило изоляцию: линия продолжает работать, но в стене появляется место с подпорченной изоляцией. Оно может годами греться и однажды дать замыкание или пожар — уже без всякой связи со сверлением, о котором все забыли.

Где обычно идут трассы: цифры для ориентира

Сразу оговорка: это монтажная практика, а не нормы. В СН 4.04.01-2019 и ТКП 339-2022 конкретных высот для квартирных розеток и трасс нет — нормируется направление, а не сантиметры. Но практика устоявшаяся, и знать её полезно.

Что	Типовая высота от чистого пола	Статус
Розетки в комнатах	250–350 мм, обычно 300 мм до центра	практика
Розетки над столешницей	100–250 мм над столешницей, это ≈1000–1150 мм	практика
Выключатели	обычно 850–1000 мм, чаще 900 мм	ТКП рекомендует диапазон 0,8–1,7 м
Верхняя горизонтальная трасса	150–200 мм ниже потолка	практика
Нижняя горизонтальная трасса	150–300 мм выше пола или в стяжке	практика

Из этого складывается простое правило для сверления:

• над каждой розеткой и выключателем и под ними — опасная вертикальная полоса примерно ±150 мм от оси механизма, то есть шириной около 30 см
• вдоль верхней трассы — не сверлить в полосе 150–200 мм от потолка плюс те же ±150 мм запаса
• у пола — та же логика для нижней трассы

Полтора десятка сантиметров запаса берутся не с потолка: разметка бывает неточной, штроба шире кабеля, в одной штробе может лежать несколько линий.

Но воспринимать эти полосы как «везде остальное сверлить безопасно» нельзя. Это зоны повышенного риска, а не граница безопасности: кабель может идти горизонтально между точками, а старая или сделанная с нарушениями проводка — вообще где угодно. Расстояния, которое гарантирует отсутствие провода в стене, не существует. Перед сверлением проверьте трассу по схеме и детектором, отключите соответствующую линию в щите и убедитесь указателем, что напряжения нет.

Важно: опасны обе вертикали — и вверх, и вниз. По одной только розетке невозможно понять, откуда пришёл кабель. Поэтому безопасное допущение такое: от любой розетки или выключателя провод может уходить вверх, вниз и горизонтально к соседней точке.

А кабель вообще идёт от щита или от коробки?

Правильный вопрос, и ответ важен для понимания трасс. В квартире встречаются три схемы:

• Щит → распаячная коробка → несколько розеток. Классика, особенно в старых квартирах. Вертикаль над розеткой часто уходит вверх к коробке
• Щит → первая розетка → следующая («шлейфом»). Очень распространено в современных ремонтах: отдельных коробок может не быть вовсе, соединения сидят в глубоких подрозетниках. Здесь между розетками идёт горизонтальный участок кабеля
• Щит → отдельная линия к одной точке. Так делают для мощного и ответственного: варочная панель, духовой шкаф, стиральная и посудомоечная машины, бойлер, кондиционер

Отдельная линия от щита к каждой обычной комнатной розетке технически возможна, но встречается редко — слишком много кабеля и модулей в щите. Что важно для метража: в схеме со шлейфом кабеля уходит меньше, в схеме «каждая точка своей линией» — больше на 20–30 %.

Что сделать, чтобы себя обезопасить. Пока стены не заштукатурены, сфотографируйте все трассы — с рулеткой в кадре или хотя бы с привязкой к углам и дверям. Пять минут съёмки экономят потом и нервы, и деньги: перед любым сверлением вы просто открываете фотографию. И да, детектор проводки перед сверлением — вещь полезная, но он ошибается на армированных стенах и не заменяет ни правило прокладки, ни фотографии.

А вот нюанс, который обычно упускают. Тот же пункт разрешает прокладку по кратчайшему пути — для проводки, прокладываемой в потолках, и для проводки без крепления внутри строительных конструкций. То есть требование «только вертикаль и горизонталь» относится к тому, что заделано в стены, а не ко всему подряд. Именно поэтому разводка в потолке экономит метраж.

Оговорка: это не означает, что за натяжным потолком кабель можно кидать как угодно. Способ крепления, механическая и пожарная защита всё равно выбираются по проекту.

Отдельно про цифры. Привычные «отступ 15 см от потолка», «10 см от угла» гуляют по интернету как норма, но в СН 4.04.01-2019, СП 4.04.04-2023 и ТКП 339-2022 таких числовых отступов для обычной квартирной проводки нет — это монтажная практика. Практика полезная, ей стоит следовать, но выдавать её за требование документа некорректно.

Проценты и надбавки ниже — ориентиры для описанной планировки, а не норматив и не универсальная статистика. В закупку переносите длины своих трасс с плана: коэффициент измерение не заменяет.

Практические следствия для расчёта:

• при прокладке по стенам путь получается «лесенкой» — реальная длина заметно больше прямой; в примере из начала статьи вышло +80 %, у вас может быть и меньше, и больше
• обход дверного проёма — это плюс 2–2,5 м на каждую линию, которая идёт мимо двери
• разводка по потолку (популярна при натяжных потолках) короче по горизонтали, но добавляет спуски к каждой точке — по 1,2–2,6 м
• разводка по полу в стяжке удобна для розеток, но тогда светильники и выключатели всё равно требуют отдельной верхней разводки

Про штробление в панельном доме. Формулировка «штробить несущие панели запрещено» ходит как аксиома, но прямой такой строки в электротехнических нормах РБ нет. Что есть на самом деле: ТКП 339-2022, п. 8.4.7 не разрешает прокладывать провода без возможности замены в заводских панелях стен, перегородок и перекрытий, а также в монтажных стыках панелей. И СН, п. 11.15: проход через стены и перекрытия должен допускать замену проводки.

Плюс конструктивная сторона, которая к электрике отношения не имеет: штраба в несущей железобетонной панели может задеть арматуру, и решение об этом принимает не электрик, а проектировщик по серии дома. Универсального правила «вертикальные штрабы можно, горизонтальные нельзя» в названных документах тоже нет.

Что это значит для закупки: в панельном доме трассу чаще ведут в слое штукатурки, в стяжке, за подвесным потолком или в коробе. Метраж от этого меняется, поэтому вопрос «где можно вести» решается до покупки кабеля, а не после.

Инструмент, который сделает расчёт воспроизводимым

Пример комнаты показывает метод, но для своей квартиры удобнее вести таблицу — её называют кабельным журналом. Одна строка — одна линия:

№	Откуда	Куда	Что питает	Марка и число жил	Сечение	Участки трассы	Запасы на концах	Итого, м	Защита
1	Щит	Кухня, рабочая зона	5 розеток + вытяжка	ВВГнг(А)-LS 3×	2,5	4 + 1,1 + 2,4 + 2	1,2 + 0,4	11,1	16 А + УЗО 30 мА
2	Щит	Кухня	Холодильник	ВВГнг(А)-LS 3×	2,5	4 + 1,5	0,6	6,1	16 А + УЗО 30 мА

Заведите такую таблицу на все линии — и метраж посчитается сам, суммой по колонке, а продавцу можно будет назвать не «метров двести кабеля», а точные позиции.

Заодно договоритесь сами с собой, что считать «точкой»: один механизм, блок из трёх розеток или место установки. Иначе цифры в таблицах перестанут сходиться между собой.

Про число жил. Три жилы — не всегда достаточно. Двухклавишный выключатель, проходные схемы, реле и подсветка требуют больше жил, и это надо решить до закупки: докупать «ещё немного, но четырёхжильного» дороже и дольше.

Где кабель соединяется

Второй источник недооценённого метража — соединения. Кабель от щита до каждой точки одним куском тянут не всегда: линию заводят в распаячную коробку, а от неё расходятся короткие ветки.

Что важно знать:

• любое соединение должно оставаться доступным — это прямая норма, СН 4.04.01-2019, п. 11.32: места соединений и ответвлений должны быть доступны для ремонта и осмотра. Замурованная и заштукатуренная коробка ей не соответствует, даже если внутри сварка
• обычная скрутка законченным соединением не считается. Прямой строки «скрутка запрещена» в нормах нет, но и её допустимость как окончательного соединения нигде не подтверждается. Рабочие способы: опрессовка гильзой, сварка, клеммы и сжимы, прямо предназначенные изготовителем для этого материала, сечения и числа жил. Пайку силовых жил ГОСТ 30331.15 рекомендует избегать
• медь с алюминием напрямую не соединяют — электрохимическая коррозия, контакт со временем окисляется и греется. Правильно: биметаллическая гильза Al–Cu, клемма, у которой изготовитель прямо указал допустимость Al/Cu, или болтовой переход с разделяющей деталью. Клемма с маркировкой «только Cu» для алюминия не годится

Есть и подход без распаячных коробок: каждая линия идёт от щита до точки одним куском, а соединения делаются в подрозетниках увеличенной глубины. Метража уходит заметно больше — на 20–30 %, зато в стенах нет ни одной коробки, которую надо искать через десять лет. Если считаете по этому варианту, закладывайте больше кабеля сразу.

Что покупать кроме кабеля

Кабель — примерно половина бюджета на черновую электрику. Остальное разлетается по мелочи, которую забывают посчитать, а потом докупают по три раза. Ориентиры на двухкомнатную квартиру из нашего примера:

Позиция	Сколько	На что смотреть
Подрозетники	по числу механизмов розеток и выключателей + 10 %	Светильникам не нужны. Для бетона и для гипсокартона — разные
Распаячные коробки	1–2 на комнату	Только если разводка с коробками
Гофра или труба	60–80 % длины кабеля	Нужна не везде: уточните способ прокладки
Гильзы или клеммы	по числу соединений × 3 жилы	Под своё сечение и материал
Автоматы	по числу групп	Плюс вводной
УЗО или дифавтоматы	по схеме	IΔn не более 30 мА на розеточные группы
Проводники и зажимы уравнивания потенциалов	по проекту	Для ванной обязательно, забывают чаще всего
Щит	число модулей + запас 20–30 %	Место под будущие линии пригодится
Шина заземления и нуля	по схеме щита	Часто уже в комплекте бокса
Дюбель-хомуты, алебастр	расходник	Считают на глаз, берут с запасом

Про запас в щите. Самая частая экономия, о которой потом жалеют: берут бокс ровно под текущее число модулей. Через год появляется кондиционер или тёплый пол — и щит меняют целиком. Три-четыре свободных модуля стоят копейки на этапе покупки.

Частые ошибки при закупке

Меряют рулеткой по прямой. Разобрали выше: реальная длина линии выходит в полтора-два раза больше прямой — в примере из начала статьи 6 метров превратились в 10,8.

Берут один кабель на всё. «Возьму 3×2,5 везде, с запасом по сечению» — линия освещения от этого дороже и жёстче в монтаже, а выигрыша нет. Обратный вариант, 3×1,5 на розеточную группу, тоже не универсальная ошибка: минимальное сечение меди для стационарной проводки — 1,5 мм², и вопрос всегда в расчёте и в номинале защиты. Но типовое решение для квартирных розеток — всё-таки 3×2,5 с автоматом 16 А, и отступать от него «на глаз» не стоит.

Забывают про запасы в точках. По 20 сантиметров на подрозетник кажется мелочью, но на 50 точках это 10 метров.

Покупают кабель до того, как решили схему. Разводка по потолку, по полу или с коробками — это разный метраж. Сначала схема, потом бухта.

Экономят на сечении вводной линии и линии плиты. Здесь экономия опаснее всего: именно эти линии работают под долгой нагрузкой.

Берут провод не для стационарной проводки. ПВС предназначен для присоединения приборов и переносных шнуров, а не для замуровывания в стену. ПУНП по старым техусловиям для новой сети закладывать не стоит. Для стационарной проводки берут сертифицированный кабель, предназначенный для выбранного способа монтажа и соответствующий проектным требованиям; чаще всего это ВВГнг(А)-LS подходящего сечения и числа жил — но марка не заменяет проектный выбор.

Частые вопросы

Сколько метров кабеля на однокомнатную квартиру? Обычно 150–210 метров суммарно: около 80–110 м кабеля 3×2,5 на розеточные группы, 50–70 м кабеля 3×1,5 на освещение и 20–30 м на отдельные линии. Точная цифра зависит от числа точек и расположения щита, поэтому лучше посчитать по линиям.

Сколько метров кабеля нужно на одну комнату? На жилую комнату 15–18 м² с 6–8 розетками, люстрой и выключателем обычно уходит 28–32 м кабеля 3×2,5 и 16–18 м кабеля 3×1,5. Кухня выходит дороже за счёт отдельных линий на технику.

Сколько розеток можно повесить на один автомат 16 А? Нормативного лимита нет. Считают не розетки, а мощность, которая реально может работать одновременно: номинальному току 16 А при 230 В соответствует около 3,7 кВт. Цифра 6–8 розеточных мест на линии 3×2,5 — бытовой ориентир для планирования, а не предел безопасности. Если на группе возможны чайник, обогреватель и микроволновка сразу — делите на две линии.

Обязательно ли делать отдельную линию на стиральную машину? Для стиральной и посудомоечной машины и для кондиционера безусловного требования нет — это решается расчётом и инструкцией изготовителя. А вот два случая нормой закреплены: стационарная электроплита требует отдельной групповой линии с розеткой и защитой не менее 32 А (СН 4.04.01-2019, п. 11.19), а стационарный водонагреватель или отопительный прибор должен питаться по линии, независимой от других нагрузок (тот же документ, п. 14.4).

Какое УЗО нужно в ванной? Розетка в ванной допускается только в зоне 3 по ГОСТ 30331.11-2001 (на него ссылаются ТКП 339-2022 и СН 4.04.01-2019) и защищается УЗО с номинальным отключающим дифференциальным током не более 30 мА — либо питается через разделительный трансформатор. Зона 3 начинается за зоной 2, как правило дальше 0,6 м от наружного края ванны или поддона.

Часто встречающийся совет «в ванную всегда 10 мА» — упрощение: СН, п. 16.3.13 относит 10 мА к групповой линии розеточной сети особо опасного помещения. Как дополнительное проектное решение применять такое УЗО можно.

Отдельно: розетки и выключатели размещают не ближе 0,6 м от дверного проёма душевой кабины (ТКП 339-2022, п. 8.5.6).

И главное: УЗО не заменяет дополнительное уравнивание потенциалов — для ванных и душевых оно обязательно.

Можно ли вести кабель по диагонали, чтобы сэкономить? В стене — нет. Проводка, заделанная в стену, ведётся горизонтально, вертикально или параллельно кромкам стен. А вот в потолке и внутри строительных конструкций без крепления прокладка по кратчайшему пути разрешена — именно поэтому потолочная разводка экономнее по метражу.

Можно ли замуровать распаячную коробку в стену? Нет. Места соединений и ответвлений должны оставаться доступными для осмотра и ремонта. Если не хотите коробок в стенах — делайте разводку от щита до каждой точки отдельной линией, но заложите на 20–30 % больше кабеля.

Сколько добавлять на запас? 10–15 % от посчитанного. Плюс отдельно учитывайте по 15–20 см в каждой коробке, 20–25 см на подключение в точке и 30–40 см в щите — это не «запас», это часть расчёта.

Считать по мощности техники или по числу точек? Метраж — по числу точек и трассам. Мощность нужна для другого: она определяет сечение и номинал автомата на линии. Как это считается — в статье про выбор кабеля.

Можно ли считать самому, если я не электрик? Самостоятельно можно составить перечень точек и промерить предполагаемые трассы — это арифметика, и она сильно экономит время. Но окончательные группы, число жил, сечения, аппараты защиты и способ монтажа подтверждает специалист: даже метраж зависит от схемы защиты, уравнивания потенциалов и допустимого способа прокладки. А после монтажа нужны предусмотренные нормами проверки — защитного проводника, сопротивления изоляции, автоматического отключения питания и работоспособности УЗО. Эта статья — про закупку, а не руководство по самостоятельному монтажу.

Коротко о главном

• Метраж считают не по площади, а по линиям: путь по стенам плюс подъёмы, запасы в коробках и в щите, сверху 10–15 %
• Реальная длина линии заметно больше прямой — кабель идёт «лесенкой»; в примере статьи 6 метров превратились в 10,8
• Ориентир: однушка 150–210 м, двушка 205–275 м, трёшка 270–365 м
• Норма прямо требует отдельную линию для стационарной электроплиты и независимую от других нагрузок линию для стационарного водонагревателя; разделение остального — разумная инженерная практика
• Розеточные группы защищают УЗО с IΔn не более 30 мА, это относится и к розетке в ванной; 10 мА — для розеточной сети особо опасного помещения
• Для ванной обязательно дополнительное уравнивание потенциалов, УЗО его не заменяет
• В стене кабель идёт только по вертикали и горизонтали, в потолке — можно по кратчайшему пути
• Соединения должны оставаться доступными: замурованных коробок быть не должно
• Схему решают до закупки — от неё зависит метраж

Действующие документы, на которые опирается статья: СН 4.04.01-2019, СП 4.04.04-2023, ТКП 339-2022, ГОСТ 30331.11-2001 (зоны в ванных), ГОСТ 30331.15-2001 (соединения), ГОСТ 31565-2012 (пожарная безопасность кабельных изделий). Приведённые в интернете «нормативные» отступы в 15 см от потолка и запрет горизонтальных штраб в этих документах отсутствуют — это монтажная практика, а не требование.

Нормы обновляются: ТКП 339-2022 действует с Изменением № 1 с 01.08.2025. Перед проектными решениями сверяйтесь с актуальным изданием документа.

Расчёт готов — подобрать кабель 3×1,5 и 3×2,5 в каталоге. Обратите внимание на исполнение: для квартирной проводки берут не «просто ВВГ», а ВВГнг(А)-LS — обозначения не взаимозаменяемы по пожарным свойствам. Если сомневаетесь в схеме групп, пришлите план квартиры с точками: поможем свести расчёт и подскажем, чего не хватает.
