Дифавтомат (АВДТ): чем отличается от УЗО, как выбрать тип и номинал

Официальное название прибора — АВДТ, автоматический выключатель дифференциального тока (в международных стандартах — RCBO по IEC 61009-1). «Дифавтомат» — разговорный вариант. Это два аппарата в одном корпусе: защита от сверхтоков (перегрузка и короткое замыкание) плюс защита от дифференциального тока (утечки). Разберём, чем он отличается от связки «автомат + УЗО», как выбрать тип и номинал и каких обещаний по безопасности давать нельзя.

Что такое АВДТ и как он работает

Внутри два независимых механизма:

• расцепители сверхтока — тепловой (перегрузка) и электромагнитный (короткое замыкание), как у обычного автоматического выключателя;
• дифференциальный узел — сравнивает токи в проводниках, проходящих через аппарат (в однофазной цепи фаза и рабочий ноль). Если баланс нарушен — часть тока ушла «мимо», через повреждённую изоляцию или на землю, — цепь размыкается.

Защитный проводник PE через аппарат не проходит.

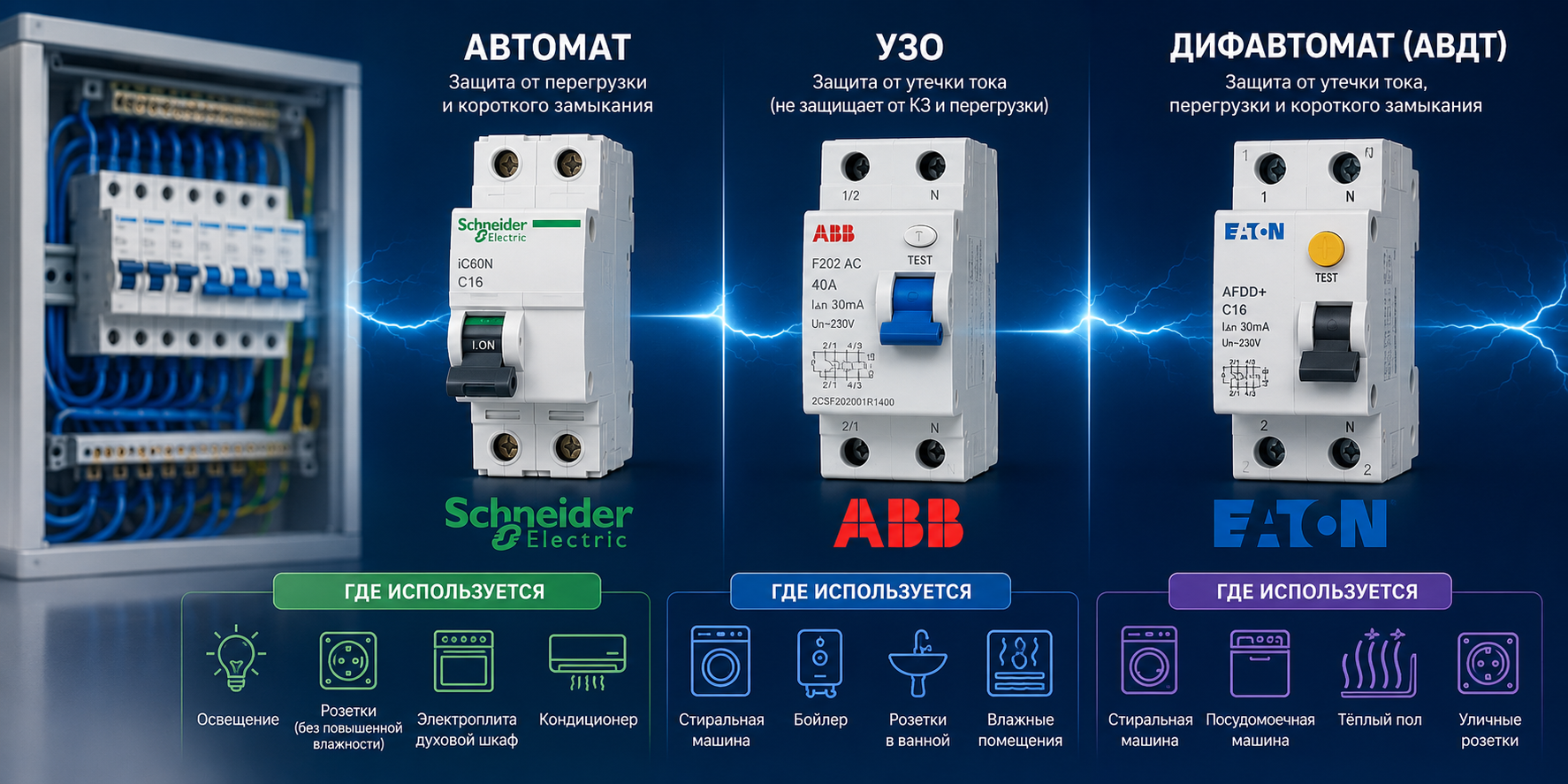

Что защищает какое устройство

Уточнение по терминам: в ТКП «УЗО» используется как общее понятие. В этой статье под УЗО в сравнительной таблице понимается ВДТ — устройство без встроенной защиты от перегрузки и короткого замыкания. Подробный разбор — в статье про УЗО (ВДТ).

Что дифзащита не обнаруживает

Также АВДТ не обнаруживает плохой контакт и нагрев клеммы (последовательная дуга) и часть дуговых повреждений между L и N.

Дифавтомат или связка «автомат + УЗО»

По уровню защиты варианты сопоставимы — но только при одинаково корректном выборе I_Δn, типа дифзащиты, номинала, характеристики, полюсности, отключающей способности I_cn и времени отключения. Разница практическая:

Модульные защитные аппараты, как правило, не ремонтируют на объекте, а заменяют — поэтому корректнее говорить не о «дешевле ремонтировать», а о возможности заменить только неисправную часть связки.

Где дифференциальная защита требуется

В пределах области применения ТКП 339-2022 (п. 8.7.4) установка УЗО формулируется как обязательная, в частности для:

• всех групповых линий, питающих штепсельные розетки — не только «влажных»;
• распределённого электрообогрева поверхностей;
• стационарного оборудования и освещения в ванных и душевых;
• стиральных и посудомоечных машин, электроплит, электроводонагревателей;
• электропроводок садовых домов.

Выполнить эту защиту можно либо АВДТ, либо ВДТ вместе с защитой от сверхтоков — оставлять ВДТ без рассчитанной защиты от перегрузки и КЗ нельзя. Область применения ТКП: прежде всего новые и вводимые после реконструкции электроустановки; для действующих его применение рекомендуется при повышении безопасности.

Тип A, AC, F или B

Тип A — разумный базовый выбор для многих бытовых линий, но не универсальный. Инверторные приводы, зарядные станции электромобилей, фотоэлектрические инверторы и часть тепловых насосов могут требовать тип F, B либо тип A вместе с отдельным обнаружением постоянной составляющей — по документации изготовителя и проекту.

Тип AC не «менее надёжный», у него просто уже область чувствительности: он не предназначен для некоторых несинусоидальных токов. ТКП 339-2022 (п. 8.7.10) допускает и A, и AC.

Электронный или электромеханический

Практическая разница, о которой редко пишут: электронному дифференциальному узлу для работы нужно питание, электромеханический работает за счёт энергии самого дифференциального тока. При обрыве рабочего нуля электронный аппарат может потерять способность отключиться по утечке. Оба исполнения допустимы и сертифицированы, но при повышенных требованиях к надёжности чаще выбирают электромеханический. Исполнение указано в маркировке и паспорте.

Как выбрать номинал: универсальных значений нет

Номинал определяют по совокупности факторов:

• допустимый ток кабеля с поправками на способ прокладки, температуру и группировку;
• номинал самого слабого элемента линии — включая розетки и клеммы;
• расчётный ток нагрузки;
• ток короткого замыкания и требуемое время отключения;
• характеристика B / C / D (характеристика C допустима не «по умолчанию», а при достаточном токе петли; D в квартире применяется редко и только по расчёту);
• отключающая способность I_cn;
• селективность с вышестоящей защитой.

Методика подбора номинала и характеристики подробно разобрана в статье как выбрать автоматический выключатель.

Уставка дифзащиты: 30, 100, 300 мА

На аппарате указывается номинальный отключающий дифференциальный ток I_Δn — это не величина фактической утечки в линии. Дальше по тексту для краткости — «чувствительность 30 мА».

По п. 8.7.15 фактический порог срабатывания лежит в диапазоне от 0,5 до 1·I_Δn: при половине уставки аппарат не обязан отключаться, при уставке — должен.

Полюсность и ширина в модулях — разные параметры

1P+N описывает коммутируемые полюса (фаза и нейтраль), а не количество DIN-модулей: такой аппарат может занимать один, два и более модулей. Ширину смотрите в характеристиках конкретной модели — от неё зависит, поместится ли сборка в щит.

Степень защиты: IP аппарата и IP щита

Модульные АВДТ обычно имеют IP20. Фраза «наружная розетка под защитой дифавтомата» означает, что аппарат защищает линию, а не то, что его самого можно поставить на улице. АВДТ размещают в щите или оболочке, степень защиты которой выбирают по месту установки, осадкам, пыли и доступу — механически назначать IP54/IP65 всем случаям тоже неправильно. Подробнее — в статье про уличный щит учёта.

Примеры под задачу (из нашего каталога)

Тип каждого аппарата указан честно — это важно, потому что одна и та же серия часто выпускается и в исполнении AC, и в A, с разными артикулами.

Перед покупкой сверяйте по карточке и паспорту: точный артикул, тип дифзащиты, I_n, I_Δn, характеристику, отключающую способность I_cn, ширину в модулях, исполнение (электронное или электромеханическое) и наличие буквы S для селективной ступени. Наличие и актуальную цену смотрите в карточке товара. Каталог: УЗО и дифавтоматы, автоматические выключатели.

Кнопка TEST

Периодичность проверки берите из инструкции конкретного производителя — единого интервала для всех аппаратов нет (у ряда моделей указана ежемесячная проверка).

Кнопка проверяет внутреннюю тестовую цепь и способность механизма отключиться при наличии питания. Она не проверяет: наличие и непрерывность PE; правильность схемы; фактический ток и время отключения; сопротивление изоляции и петли; качество контактных соединений.

Если TEST не вызывает отключение — линию нельзя считать защищённой; нужна проверка специалистом. Для новых и реконструированных объектов предусмотрены приёмо-сдаточные испытания и электрофизические измерения.

Почему дифавтомат отключается

Формулировка «сработать без причины не может» — слишком категорична. Возможные причины:

• реальная утечка: повреждённая изоляция, влага, неисправный прибор;
• суммарные нормальные утечки, превышающие треть уставки;
• коммутационные импульсы;
• смешение нейтралей разных групп или соединение N с PE после аппарата;
• неподходящий тип устройства для данной нагрузки;
• перегрузка или короткое замыкание (аппарат ведь ещё и автомат);
• неисправность самого аппарата.

Каждое повторное отключение требует диагностики, но не всегда означает опасное повреждение изоляции. Не включайте аппарат многократно: при немедленном повторном отключении линию следует оставить обесточенной до выяснения причины.

Что можно делать самому

Общедомовое оборудование обслуживает ответственная организация. Пломбы на счётчике, клеммнике и коммутационных аппаратах схемы учёта вскрывать самостоятельно нельзя. Новое присоединение или реконструкция выполняются по техническим условиям и проекту с приёмо-сдаточными измерениями.

Материал носит справочный характер. Требования к вашей электроустановке определяются проектом, техническими условиями и действующими ТНПА Республики Беларусь — в частности ТКП 339-2022 (33240) с Изменением № 1 от 01.08.2025 (пп. 8.7.2, 8.7.4, 8.7.8, 8.7.10, 8.7.14, 8.7.15, 8.7.20). Обновлено: 30 июля 2026 г.
