Как выбрать автоматический выключатель по номинальному току: таблица подбора

Автоматический выключатель защищает проводку и электроустановку от сверхтоков — перегрузки и короткого замыкания, отключая линию раньше, чем кабель перегреется. Поэтому номинал автомата подбирают в связке с сечением кабеля и нагрузкой, а не «на глаз». Ниже — понятная таблица-ориентир и параметры, по которым делают правильный выбор.

Главное правило подбора

Должно выполняться условие I_раб ≤ I_{ном.авт.} ≤ I_{доп.каб.}: рабочий ток линии не больше номинала автомата, а номинал автомата не больше длительно допустимого тока кабеля. Если поставить автомат мощнее, чем выдерживает провод, — защита кабеля от перегрузки уже не гарантируется (провод может греться, а автомат отключится слишком поздно).

Таблица-ориентир: номинал автомата и сечение медного кабеля

Значения ориентировочные — для медного кабеля при типовой прокладке. Фактический допустимый ток зависит от способа прокладки, числа жил, группировки кабелей и температуры. Точный подбор выполняют по действующему в Беларуси ТКП 339‑2022 и проекту; по спорным линиям консультируйтесь с инженером.

Что учесть кроме тока

Характеристика срабатывания (B, C, D)

Это кратность мгновенного расцепления к номиналу:

• B — 3–5×I_ном. Освещение и длинные линии (выбор подтверждают расчётом).
• C — 5–10×I_ном. Розетки и смешанная бытовая нагрузка — самый частый выбор для жилья.
• D — 10–20×I_ном. Оборудование с большими пусковыми токами: двигатели, насосы, трансформаторы.

Число полюсов

• 1P — фаза групповой однофазной цепи (стандарт для бытовых групп).
• 2P — однофазный ввод (фаза + нейтраль; нейтраль коммутируется без защиты от сверхтока).
• 3P / 4P — трёхфазные линии и ввод (4P — с отключением нейтрали).

Отключающая способность

Ток короткого замыкания, который автомат разорвёт без разрушения. Должна быть не меньше ожидаемого тока КЗ в точке установки: для квартир и частных домов обычно берут 4500–6000 А, для линий рядом с трансформаторной подстанцией и промышленности — 10 000 А и выше.

Защита человека: УЗО или дифавтомат

Автомат отключает линию при перегрузке и КЗ, но не защищает человека от удара током при прямом прикосновении. Для этого ставят УЗО с током утечки 30 мА либо дифференциальный автомат (УЗО + защита от сверхтока в одном корпусе). По ТКП 339‑2022 УЗО с током отсечки не более 30 мА требуется для всех групповых линий штепсельных розеток, а не только во влажных зонах; тип УЗО для современной техники — обычно не ниже «A».

Популярные автоматы в наличии

• CHINT NXB-63 1P C 20А, 6кА — универсальная линия
• IEK ARMAT M06N 1P C 10А — освещение
• IEK ВА47-29 1P C 50А — вводной
• IEK ВА47-29 4P C 25А — трёхфазная линия

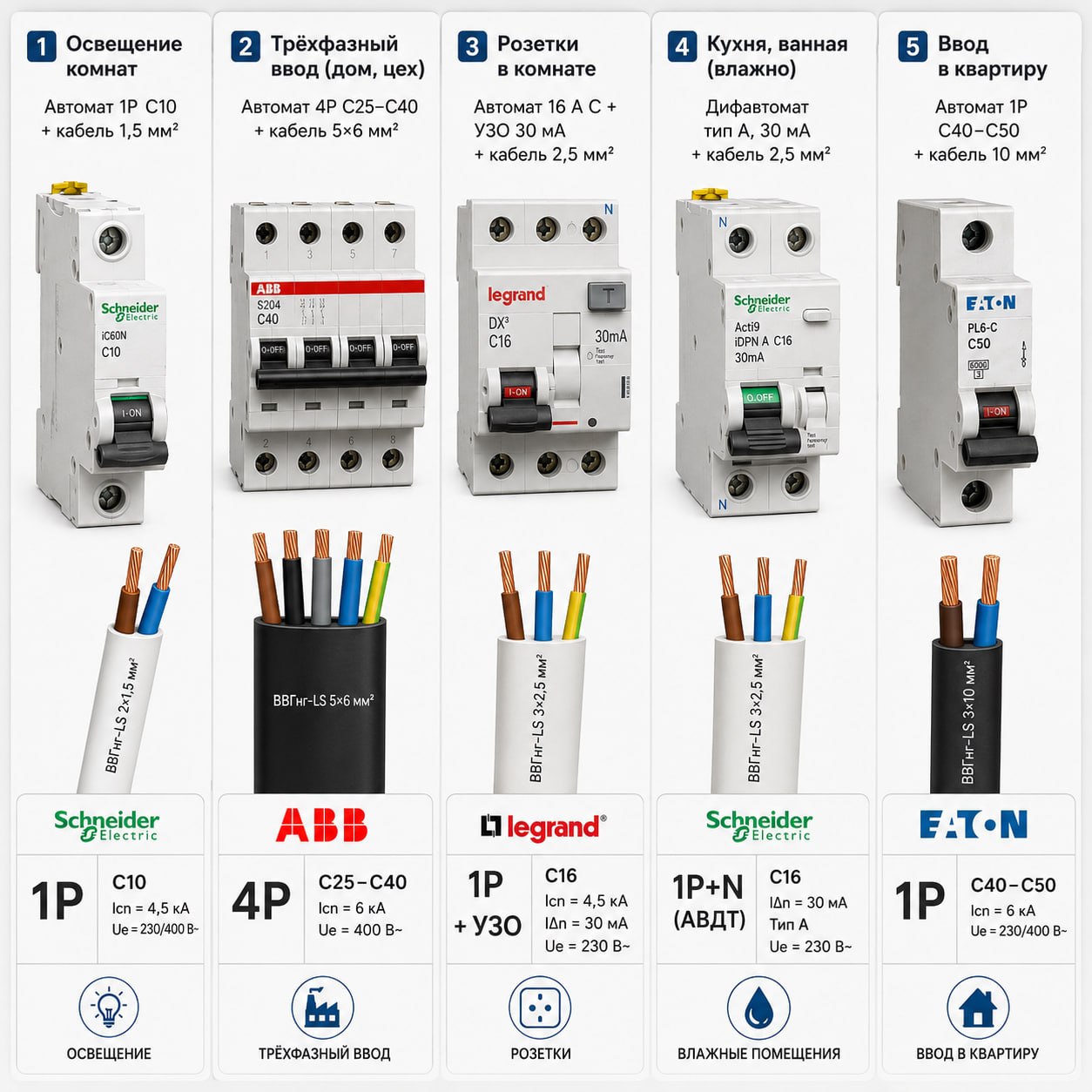

Примеры под задачу
