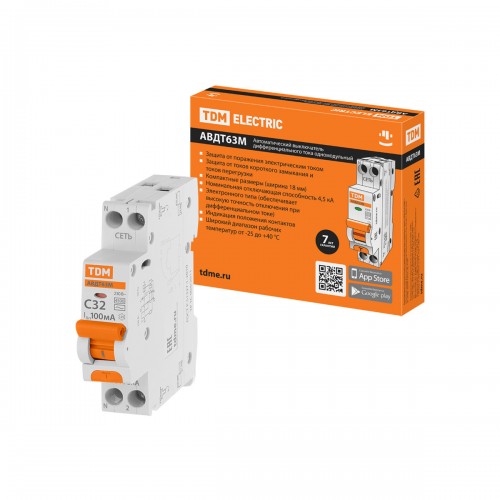

АВДТ 63М 2P(1P+N) C32 100мА 4,5кА тип АС TDM
59.66
руб/шт
руб/шт
удаленный склад
Цена действительна только для интернет-магазина
Бренд
TDM ELECTRIC
Артикул
SQ0202-0068
Код товара
L0000018157
Лида
0 шт
Удаленный
428 шт
Общая стоимость:
руб
–
+
в корзину
Описание
Характеристики
Файлы
Назначение
- Отключение тока при коротких замыканиях или перегрузке.
- Проведение тока в нормальном режиме.
- Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Применение
- Групповые линии, питающие розетки наружной установки.
Преимущества
- Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
- Наличие индикации срабатывания от дифференциального тока утечки.
- Компактная ширина модуля (18 мм) позволяет экономить место в элеткрощитах по сравнению со стандартной шириной АВДТ63 (36 мм).
- Сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
Материалы
- Корпус и детали выполнены из пластика, не поддерживающего горение.
| Характеристика | Значение |
|---|---|
| Номин. ток | 32 |
| Глубина установочная (встраив.) | 75 |
| N - Номинальное импульсное выдерживаемое напряжение Uimp | 0.01 |
| N - Номинальная отключающая способность при коротком замыкании согласно EN 61009 | 4.5 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 35 ... 35 |
| Модульная ширина (общ. кол-во модульных расстояний) | 1 |
| Тип напряжения | AC (перемен.) |
| A - Характеристика отключения | Без задержки |
| Защита от ложного срабатывания | Нет |
| Количество защищенных полюсов | 1 |
| Номин. отключающая способность по EN 60898 | 4.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | |
| Устойчивость к импульсному току | 0.01 |
| Номин. напряжение изоляции Ui | 0.01 |
| N - Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | 4.5 |
| Тип тока утечки | AC (перемен.) |
| Категория перенапряжения | 3 |
| Степень загрязнения | 1 |
| Номин. (расчетное) напряжение | 230 ... 230 |
| С блокировкой | Нет |
| Номин. отключающая способность по IEC 60947-2 | 4.5 |
| Рабочая температура окружающей среды | -25 ... 40 |
| Одновременное отключение нейтрали (N) | Да |
| Класс токоограничения | 3 |
| Частота | 50 Гц |
| Степень защиты (IP) | IP20 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Номин. ток утечки | 100 |
| Характеристика срабатывания (кривая тока) | C |
| Общ. количество полюсов | 1 |
Брeнд:TDM ELECTRIC
Количество полюсов:2
Номинальный отключающий дифференциальный ток, мА:100
Номинальный ток, А:32
Рабочая характеристика при наличии дифференциального тока:AC
Серия:АВДТ 63М
Характеристика срабатывания электромагнитного расцепителя:C
