Что нужно знать про автоматический выключатель: что означают C16, 4500, 1P и 230/400 V

31.07.2026

C16 — это характеристика C и номинальный ток 16 А. 4500 означает отключающую способность 4,5 кА, 1P — один полюс, 230/400 V ~ — рабочее напряжение переменного тока. Цифра 3 в квадратике обозначает класс токоограничения.

По этим надписям вы сравните модели и найдёте такой же автомат на замену. Но подойдёт ли автоматический выключатель (дальше будем называть его просто автоматом) именно вашей линии — по маркировке не видно: тут важны ещё кабель, розетки и схема щита.

Маркировка автомата C16 4500 1P 230/400 V

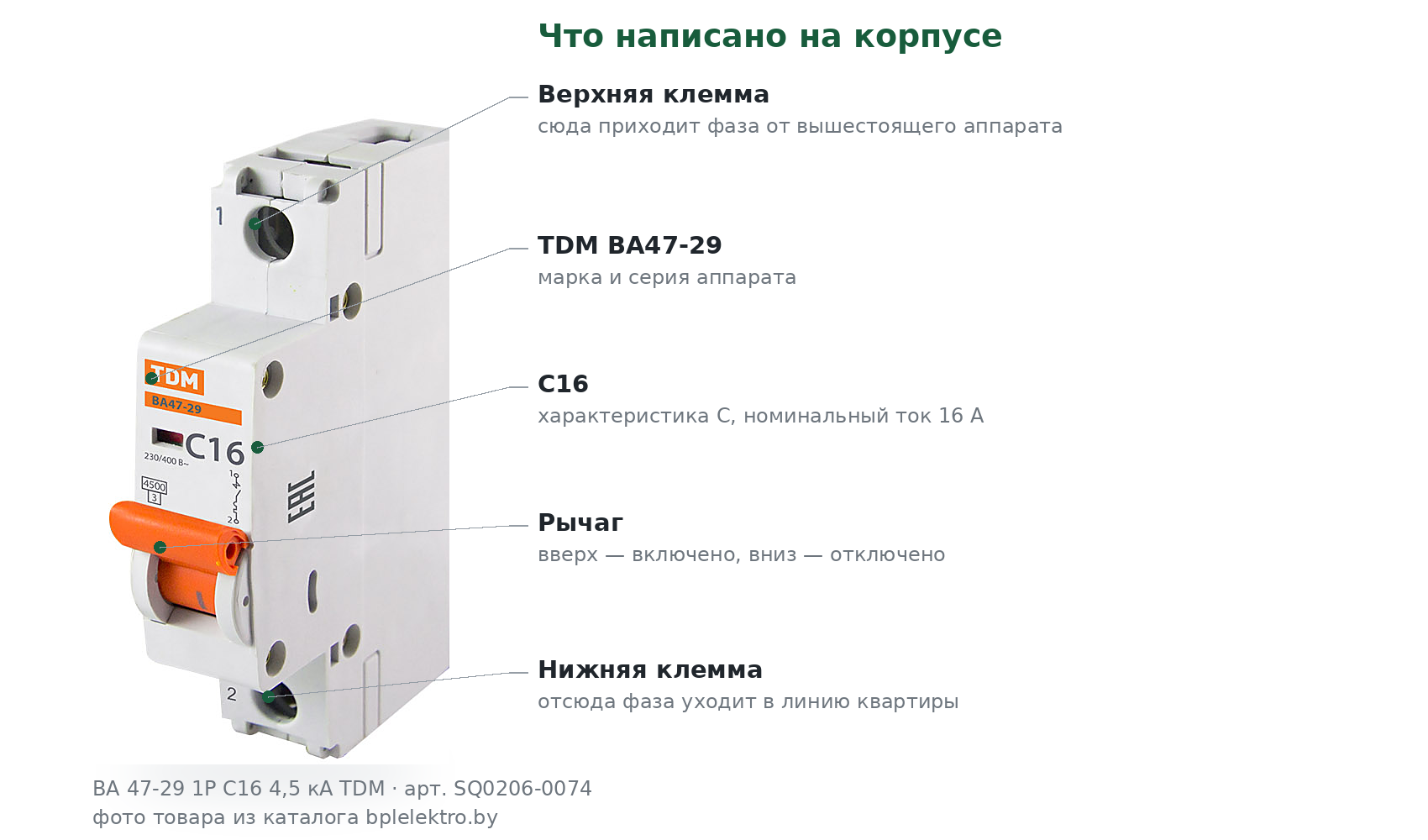

Маркировка на лицевой панели автомата ВА 47-29 TDM: C16, 4500, класс 3 и 230/400 V ~.

Расшифровка за минуту

Основные обозначения нанесены на лицевую панель — ту, что видна при закрытом щите.

Надпись	Что означает	Зачем учитывать
C16	Характеристика C и номинальный ток 16 ампер	Главный параметр: его согласуют и с нагрузкой линии, и с кабелем
4500	Отключающая способность 4,5 кА	Какой ток короткого замыкания автомат рассчитан отключить
3 в квадратике	Класс токоограничения	Уточняющий параметр при сравнении уже подходящих моделей
1P	Один полюс	Сколько проводников размыкает аппарат
230/400 V ~	Рабочее напряжение переменного тока	Однофазная сеть 230 В или работа в составе трёхфазной сборки

По маркировке можно узнать параметры автомата и найти модели с такими же обозначениями. Определить пригодность автомата для конкретной линии только по надписям нельзя. Полюсность на лицевой панели указывают не всегда: точное число и тип защищённых полюсов проверяют по артикулу, паспорту и схеме аппарата.

Что означает C16 на автомате

C16 объединяет два параметра: C — характеристика срабатывания, 16 А — номинальный ток. Небольшая перегрузка не приводит к мгновенному отключению, поэтому 16 А нельзя воспринимать как точную границу. При выборе учитывают не только мощность приборов, но и кабель, розетки и соединения линии.

Небольшой перегруз автомат терпит долго — и всё это время повышенный ток идёт по кабелю. Поэтому проводка должна быть рассчитана на такой ток, а не только автомат.

Цифры по стандарту, при 30 °C: при 1,13 номинала (около 18,1 А) C16 не должен отключиться в течение часа; при 1,45 номинала (около 23,2 А) — должен отключиться в пределах часа.

C16 — это сколько киловатт

При 230 В ток 16 А соответствует примерно 3,7 кВт для простой нагревательной нагрузки. Это ориентир для расчёта, а не разрешённая мощность всей линии.

Можно ли поставить автомат помощнее

Если C16 регулярно отключается, установка автомата с большим номиналом сама по себе не увеличит возможности проводки.

Проверьте, какие приборы работают одновременно, и попробуйте распределить их по разным линиям.
Для мощного прибора может потребоваться отдельная линия своим кабелем — как посчитать сечение кабеля.
Если отключения начались внезапно, без роста нагрузки, сначала выясняют причину.

Что означают B, C и D на автоматическом выключателе

Буква перед числом показывает реакцию автомата на кратковременный пусковой ток. B реагирует на меньший скачок, C допускает более заметный пусковой бросок, D применяют для тяжёлого пуска. При длительной перегрузке B16, C16 и D16 ведут себя одинаково — номинал у них один, 16 А.

Буква	При каком скачке тока автомат отключается сразу	Как это понимать
B	зона разброса 3–5 номиналов	Самая чуткая. Гарантированное мгновенное отключение принимают по 5 номиналам
C	зона разброса 5–10 номиналов	Распространена в бытовых линиях; расчётное значение — 10 номиналов
D	зона разброса 10–20 номиналов	Для цепей с тяжёлым пуском; расчётное значение — 20 номиналов

Числа в таблице — это зона разброса, а не точный порог: у нижней границы автомат отключиться ещё не обязан, у верхней — уже должен.

Менять C на D только ради того, чтобы перестало выбивать, нельзя. Буква — не «сила» автомата: с ней меняется и то, как быстро он отключится при аварии в конце линии. Характеристику подбирают под конкретную линию, а не по типу жилья.

Что означают 4500 и 6000 на автоматическом выключателе

4500 означает отключающую способность 4,5 кА, а 6000 — 6 кА. Параметр показывает, какой ток короткого замыкания автомат рассчитан отключить. Это похоже на краш-тест автомобиля: характеристика важна для аварийной ситуации, а не для обычной работы. Большее число само по себе не означает, что модель лучше подходит конкретной линии — нужное значение выбирают расчётом для точки установки.

Что означает цифра 3 в квадратике

Это класс токоограничения: насколько сильно автомат «придавливает» энергию короткого замыкания. При обычном выборе для квартиры на него не смотрят — сначала номинал, характеристика и отключающая способность.

Классы сравнивают только у аппаратов с одинаковыми номиналом, характеристикой B/C/D и отключающей способностью; фактическую пропускаемую энергию смотрят по графикам I²t изготовителя.

Что означают 1P, 2P и 1P+N

1P означает один полюс: автомат размыкает один проводник. Число полюсов выбирают по схеме сети, а не по типу помещения. Обозначения 1P+N, 2P, 3P и 4P используются для других схем подключения.

Исполнение	Что размыкает	Где обычно применяют
1P	Только фазу, она же защищена	Групповые линии освещения и розеток в квартире
1P+N	Фазу защищает, нулевой полюс размыкает вместе с ней	Когда нужно снять напряжение с линии целиком
2P	Два полюса	Ввод и линии, которые по схеме отключают целиком
3P и 4P	Три фазы, у 4P ещё и нейтраль	Трёхфазный ввод, плита, мощное оборудование

Похожие обозначения — разные аппараты. 1P+N и 2P (а также 3P+N и 4P) не взаимозаменяемы: по надписи не видно, какие полюса реально защищены. Это смотрят в паспорте. И отдельно: защитный проводник PE и совмещённый PEN через автомат не отключают — это запрещено.

Ещё одно частое заблуждение: «на улицу и в ванную ставят 2P, там влажно». От влаги защищает оболочка нужной степени IP и герметичные вводы, а не число полюсов.

Что означает 230/400 V ~

Это номинальное рабочее напряжение переменного тока: значок ~ указывает именно на переменный ток. Запись 230/400 V означает, что аппарат применим и в однофазной сети 230 В, и в составе многополюсной сборки трёхфазной сети. Она не означает, что один полюс можно включать между двумя фазами на 400 В — такое применение определяет схема и допуск изготовителя.

Для постоянного тока — например, для солнечных панелей — обычный автомат не подходит. Там нужен аппарат, у которого работа на постоянном токе прямо указана в паспорте.

Как найти такой же автомат в каталоге

На фотографии в начале статьи показан автомат ВА 47-29 1P C16 4,5 кА TDM. Артикул SQ0206-0074 помогает найти именно эту модификацию. Остальные монтажные характеристики проверяют в карточке товара и паспорте.

Автоматы 16 А разных брендов: TDM, EKF, CHINT, IEK

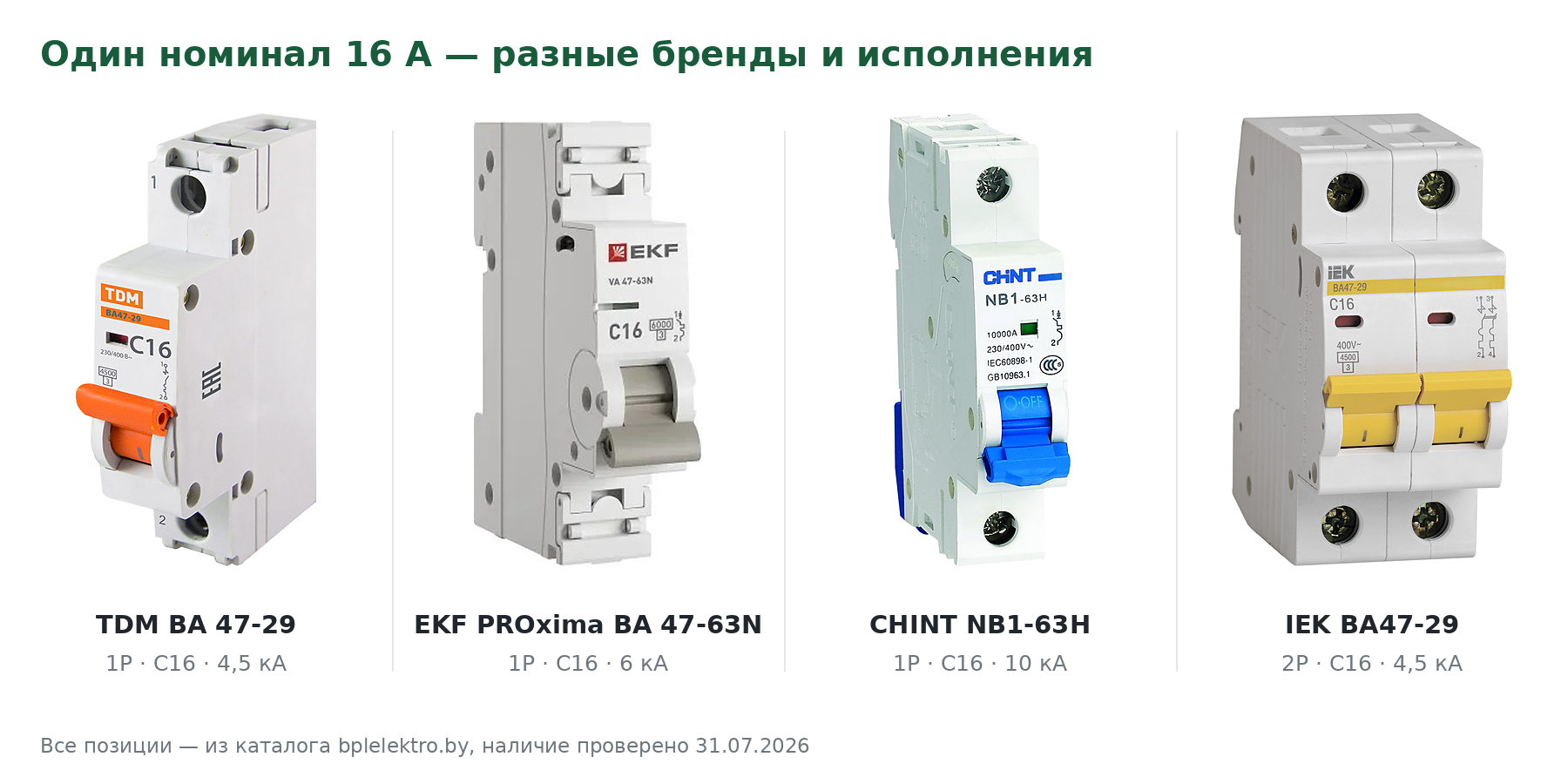

Один номинал 16 А у разных производителей: отличаются серия, отключающая способность и число полюсов.

Если уже известны номинал, характеристика, число полюсов и отключающая способность, задайте их в фильтрах раздела автоматические выключатели. Ниже — три модели, на которых удобно сравнить эти параметры.

Модель	Чем отличается в этом сравнении
TDM ВА 47-29 1P C16 4,5 кА	Базовый вариант для квартирной групповой линии, показан на фото
EKF PROxima ВА 47-63N 1P C16 6 кА	Если по расчёту нужна отключающая способность 6 кА
IEK ВА 47-29 2P C16 4,5 кА	Для линии, которую по схеме сети отключают двумя полюсами

Что ещё посмотреть в карточке товара: ширину корпуса в модулях — по ней считают, сколько аппаратов влезет в щит. И степень защиты: IP20 от воды не защищает совсем, поэтому такой автомат ставят только в закрытый щит.

Дальше лицевой панели не заглядывайте. Схему и артикул наносят на боковую сторону корпуса, а у установленного автомата она закрыта. Снимать аппарат и разбирать щит должен электрик. Если надписи стёрлись, по фото можно только предположить модель: снаружи автоматы разных серий выглядят одинаково.

Можно ли поставить автомат другого бренда

Можно, но одинаковых цифр на корпусе для этого мало. Совпасть должны четыре вещи:

номинал — те самые 16 А;
буква характеристики — B, C или D;
отключающая способность — 4500 или 6000;
число полюсов и то, какие из них защищены.

А вот соединительную гребёнку от одного бренда на автоматы другого ставить нельзя — только если производитель прямо разрешил это в документации.

Если автомат отключается

Что происходит	Что делать
Отключается, когда работают несколько мощных приборов	Похоже на обычную перегрузку. Разведите приборы по разным линиям или выделите отдельную линию
Отключения начались внезапно, нагрузка не менялась	Ищут неисправность. Номинал не увеличивают и характеристику не меняют без диагностики
Запах гари, треск, потемнение корпуса, нагрев	Прекратите пользоваться линией. Если это безопасно, отключите доступный автомат или вводной аппарат, не снимая защитную панель, и вызовите специалиста

При дыме, пламени или горячем щите ничего не трогайте: вызывайте 101 или 112 и не применяйте воду. Прекращение нагрузки само по себе не снимает напряжение с греющегося контакта. Остальные сценарии разобраны в статье почему выбивает автомат и что можно проверить самому.

Автомат и УЗО — это не одно и то же

Автомат защищает проводники от перегрузки и короткого замыкания, но от тока утечки не защищает. Для этого применяют ВДТ (в быту его называют УЗО) вместе с автоматом либо АВДТ — дифавтомат, который совмещает обе функции. Подробнее — чем дифавтомат отличается от УЗО; устройства собраны в разделе дифавтоматы, УЗО и выключатели нагрузки.

Для объектов в Беларуси. На розеточные линии нормы требуют защиту от утечки — УЗО или дифавтомат. Это обязательно для нового монтажа и реконструкции; при обычном ремонте — по желанию, но безопаснее с ней.

ТКП 339-2022: п. 8.7.4 — устройство дифференциального тока на групповых линиях с розетками; порог до 30 мА следует из п. 4.3.2 и 8.7.17, нормальные токи утечки — по п. 8.7.14. При выборе задают тип дифференциального тока (A, AC и др.), условный ток КЗ и защиту ВДТ от сверхтоков.

Частые вопросы

Почему выбивает, когда включаешь чайник и микроволновку вместе?

Чаще всего это обычная перегрузка: два прибора по 1,5–2 кВт дают суммарный ток около 13–17 А. Считать нужно по потребляемой мощности с шильдика прибора. Решение — развести приборы по разным линиям.

Можно ли заменить C16 на C20 или на D16?

Только по расчёту линии. C16 → C20 поднимает порог защиты и допустим, лишь если на 20 А рассчитана вся цепь, включая кабель, розетки и клеммы. C16 → D16 меняет реакцию на пусковой бросок и ухудшает условия отключения при повреждении в конце линии.

Не можете прочитать маркировку? Пришлите фото лицевой панели — поможем расшифровать надписи и найти позиции с такими же параметрами. Определить допустимый номинал линии по одному фото нельзя: для этого нужны замеры и расчёт.

Коротко о главном

Чтобы найти аналог, сопоставьте C16, отключающую способность, число полюсов и рабочее напряжение. Совпадение маркировки помогает подобрать модель, но не подтверждает её пригодность для конкретной линии. Подобрать позиции можно в разделе автоматические выключатели, а с расшифровкой надписей мы поможем по фото.

Техническая справка для специалистов (нормы Республики Беларусь) — развернуть

Согласование с проводником. Номинал согласуют с проводником по условию I_b ≤ I_n ≤ I_z с поправками на способ прокладки, температуру и группировку; дополнительно проверяют I₂ ≤ 1,45·I_z и термическую стойкость при КЗ I²t ≤ k²S². Для аппаратов по IEC 60898 второе условие обычно следует из I_n ≤ I_z только при нормативных условиях. Проверка по короткому замыканию зависит от системы заземления: в TN определяют ток замыкания фаза–PE/PEN и время отключения; в TT обязательны ВДТ или АВДТ и условие R_A·I_a ≤ 50 В; для IT действует отдельная проверка. Максимальный ожидаемый ток КЗ в точке установки не должен превышать отключающую способность аппарата либо должна быть подтверждена резервная защита вышестоящим аппаратом (каскадирование, которое не равно селективности). Значение 4500 на корпусе — это I_cn: результат испытательной последовательности, а не гарантия работоспособности после предельного КЗ; различают I_cn, I_cu и I_cs. Стандарт конкретного аппарата берут с корпуса, из паспорта и документа EAC, а не по аналогии с серией.

Замена на аппарат другого изготовителя. Кроме номинала, характеристики, отключающей способности и полюсности сверяют стандарт аппарата, тип и число защищённых полюсов, тип клемм и условия нагрева в сборке. Соединительную гребёнку применяют только при документированной совместимости; селективность и каскадирование подтверждают для конкретной пары аппаратов по таблицам изготовителя.

Цепи постоянного тока. Нужен аппарат с прямо указанным DC-рейтингом: проверяют отключающую способность именно на DC, число последовательно включаемых полюсов, полярность и допустимое напряжение на полюс.

Организация работ. Группа III сама по себе не является разрешением на работу: нужны соответствующая категория персонала, предоставленные права и наряд, распоряжение либо утверждённый перечень работ в порядке текущей эксплуатации. Опломбированные аппараты и оборудование вне границы балансовой принадлежности трогать нельзя без согласования с владельцем сети или энергоснабжающей организацией.

Источники и дата проверки. Нормы Республики Беларусь: ТКП 339-2022 (33240) с Изменением № 1 от 01.08.2025; для жилых зданий — СН 4.04.01-2019; организация работ — ТКП 427-2022. Характеристики аппаратов — по паспортам изготовителей и ГОСТ IEC 60898-1. Российские ПУЭ самостоятельной заменой белорусским ТНПА не являются. Материал проверен на 01.08.2026 и носит справочный характер. Проект электроснабжения, расчёт линий и работы в действующем щите выполняет квалифицированный персонал.
