Кнопки «Пуск» и «Стоп» у двигателя: почему он работает после отпускания кнопки
Короткий ответ. Кнопка «Пуск» подаёт контактору только короткую команду. Включившись, контактор замыкает собственный дополнительный контакт, который дублирует нажатую кнопку и продолжает питать катушку, — поэтому кнопку можно отпустить. Такое удержание называют самоподхватом. Цепь разрывает кнопка «Стоп» или защита от перегрузки, после чего контактор отключает двигатель.
Материал для новичков. Здесь объясняем принцип и то, что придётся купить. Монтажная схема с обозначениями клемм разобрана отдельно — в статье «Схема подключения контактора „Пуск — Стоп“ с самоподхватом».
Почему нельзя просто поставить выключатель
Зачем городить контактор, если можно поставить обычный выключатель? Причин две.
- Режим двигателя. В момент пуска двигатель забирает в несколько раз больше тока, чем в работе. Бытовой выключатель может быть просто не рассчитан на такой пусковой ток и на характер нагрузки: его контакты способны перегреваться, обгорать или свариваться. Допустимость прямого включения проверяют по характеристикам конкретного аппарата, а не по одной цифре тока в амперах на корпусе.
- Удалённое управление. Контактор коммутирует ток двигателя внутри щита, а на кнопки выводится только отдельная цепь, которая подаёт команду контактору. Ток в ней обычно значительно меньше тока двигателя — но напряжение в ней может оставаться опасным, например 230 В. Кабель кнопочного поста выбирают по условиям прокладки, длине и защите цепи, а не просто делают «потоньше». И 24 В в кнопочной цепи должны приходить от правильно выбранного источника, а не откуда придётся.
Речь именно о бытовом выключателе: моторный выключатель или ручной пускатель, рассчитанный изготовителем на двигатель, в некоторых установках применяется штатно.
Контактор рассчитан на дистанционное включение двигателя и его пусковые токи в пределах характеристик конкретного аппарата. Как он устроен внутри и чем отличается от магнитного пускателя, подробно разобрано в статье «Контактор и магнитный пускатель: что это, в чём разница и как выбрать».
Что происходит, когда вы нажимаете «Пуск»
Внутри контактора есть катушка — электромагнит. Подали на неё напряжение — сердечник притянулся и замкнул силовые контакты, двигатель пошёл. Убрали — пружина вернула всё обратно.
Кнопка «Пуск» замкнута только пока на неё давят: будь в схеме одна кнопка, двигатель работал бы ровно столько, сколько вы держите палец. Поэтому у контактора есть маленький дополнительный контакт, замыкающийся одновременно с силовыми. Его подключают параллельно кнопке «Пуск» — он делает то же самое, что и палец на кнопке.
Получается замкнутый круг в хорошем смысле: контактор включился → его контакт замкнулся → этот контакт продолжает питать катушку → контактор остаётся включённым. Отсюда и название — самоподхват, он же самоудержание.
Почему «Стоп» устроена наоборот
Кнопка «Пуск» замыкает цепь при нажатии — такой контакт называют замыкающим (НО, в паспортах NO или «1з»). «Стоп» работает наоборот: в покое замкнута, при нажатии размыкает цепь. Это размыкающий контакт (НЗ, NC или «1р»).
Логика здесь не в удобстве, а в безопасности. Кнопку «Стоп» ставят в разрыв цепи катушки. Размыкающий контакт выбирают в том числе потому, что обычный обрыв провода или ослабление клеммы в этой последовательной цепи обычно приводят к отпусканию контактора — двигатель остановится сам. Будь «Стоп» замыкающей, обрыв провода означал бы, что машину нечем остановить.
Но это не превращает рабочую кнопку «Стоп» в аварийную систему и не защищает от всех возможных отказов: возможны и замыкание проводов между собой, и сваривание силовых контактов контактора, и другие неисправности.
- Рабочая кнопка «Стоп» снимает команду с контактора при обычной остановке.
- Аварийный останов — отдельная функция для опасной ситуации: обычно красный грибовидный орган на жёлтом фоне, который фиксируется после нажатия, а его контакты размыкаются принудительно. Разблокирование такой кнопки само по себе не должно запускать машину.
- Защита от перегрузки реагирует на недопустимую нагрузку двигателя.
- Защита от короткого замыкания отключает аварийный ток.
- Аппарат разъединения нужен, чтобы безопасно снять питание перед обслуживанием. Ни обычная кнопка «Стоп», ни аварийная кнопка, ни сам контактор его не заменяют.
Нужны ли аварийная остановка и блокировки и как их выполнить — определяют по конкретной машине и её опасностям.
Главный бонус: после отключения света мотор сам не запустится
Если питание пропало на время, достаточное для отпускания контактора, его контакт самоудержания размыкается. Когда свет дадут снова, цепь катушки останется разорванной, и ручная схема обычно останется выключенной до нового нажатия «Пуск». Это справедливо, когда в цепи нет параллельной автоматической команды и аппараты исправны.
Важная оговорка: сама по себе такая схема не контролирует, открыт ли кожух станка и есть ли кто-то рядом. Для этого нужна отдельная блокировка ограждения — она к самоподхвату отношения не имеет.
Именно поэтому такую схему предпочитают простому управлению выключателем, который остаётся во включённом положении: у него контакт после возврата напряжения так и остаётся замкнутым, и машина запускается сама. Такую схему из двух кнопок называют трёхпроводной — подробнее о ней в статье № 53. ISO 14118:2017 и IEC 60204-1 требуют предотвращать непредусмотренный повторный пуск после восстановления питания, если такой пуск может создать опасность. Это требование относится к машинам и не означает, что автоматический пуск запрещён везде: у автоматического насоса он может быть предусмотрен проектом после оценки риска.
Зачем нужно тепловое реле
Контактор — это только «включатель». Сам по себе он не следит за тем, что творится с двигателем. Если крыльчатку насоса заклинит или подшипник встанет колом, двигатель будет тянуть повышенный ток и греться, а контактор честно продолжит его питать.
За этим следит тепловое реле. Оно ставится сразу за контактором, пропускает через себя ток двигателя и при затянувшейся перегрузке размыкает свой маленький контакт в цепи управления — тот самый, который включён последовательно с кнопкой «Стоп». Цепь рвётся, контактор отпускает, двигатель останавливается.
Реле подбирают под ток конкретного двигателя и выставляют настройку тока срабатывания регулятором — по данным двигателя и инструкции изготовителя. Как это считается на реальном примере 3 кВт — в статье «Как подобрать контактор и тепловое реле для двигателя».
И отдельно: тепловое реле не заменяет защиту от короткого замыкания. Тепловое или электронное реле защищает двигатель от недопустимой перегрузки в пределах своих возможностей, а от короткого замыкания нужен отдельный аппарат — автоматический выключатель или предохранители. Обычный автомат тоже имеет защиту от перегрузки, но не любой автомат обеспечивает полноценную защиту конкретного двигателя. Защитный аппарат, контактор и реле выбирают как совместимое сочетание — по данным двигателя, кабеля и документации изготовителей. Что означает маркировка автомата, разобрано в материале «Что означает C16 на автомате».

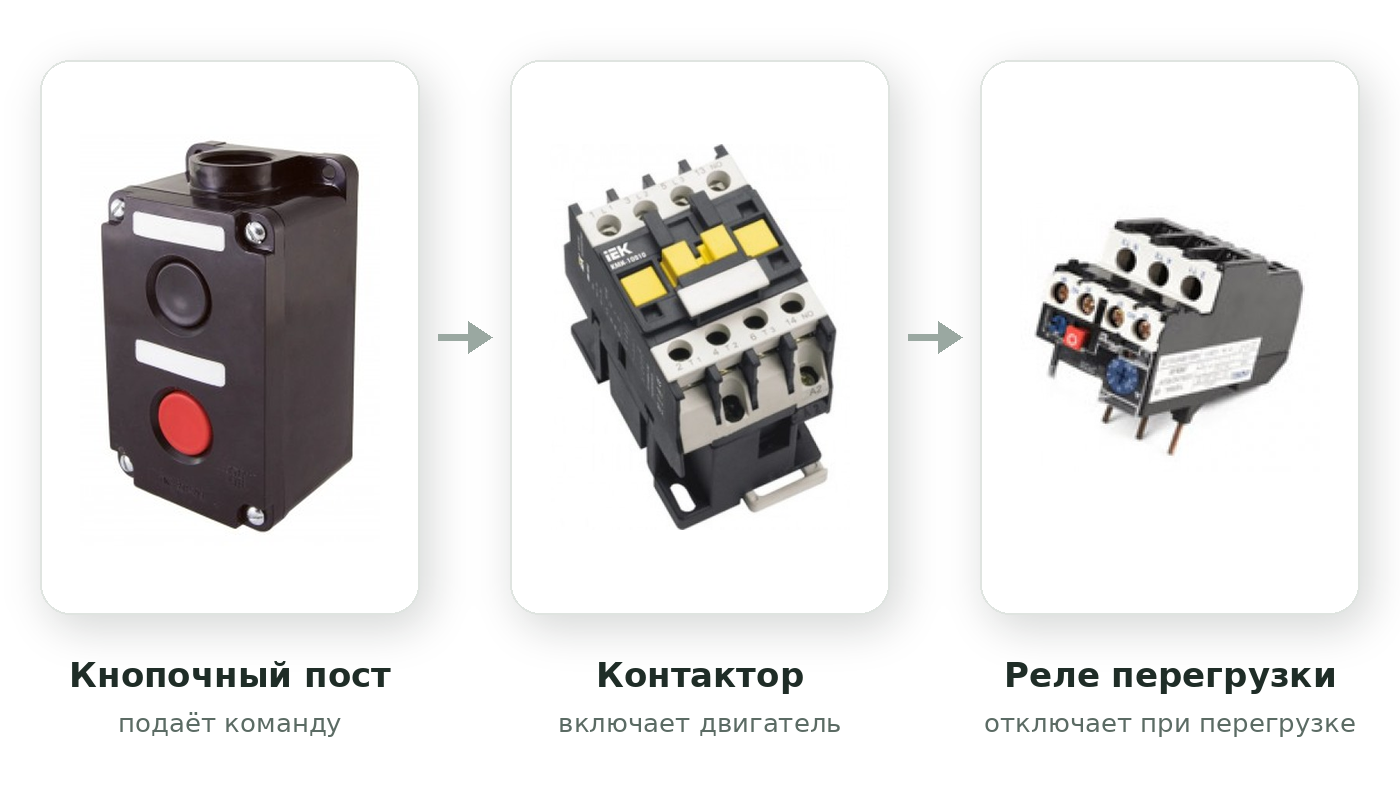

Что нужно купить
Готового «комплекта из трёх товаров» не бывает. В рабочей установке должны быть предусмотрены: коммутация двигателя контактором, защита от перегрузки, защита от короткого замыкания, безопасное отключение установки для обслуживания, сами кнопки управления и защита цепи управления. Плюс подходящие корпус, кабели, клеммы, вводы и защитное заземление. Конкретный состав определяет специалист по двигателю, сети и условиям эксплуатации.
Контакторы, кнопки и реле есть в разделах «Контакторы, пускатели и комплектующие» и «Арматура управления, кнопки, индикация». Ниже — примеры, а не готовый набор: цену и наличие смотрите на страницах товаров.
| Что берём | Пример из каталога | На что смотреть новичку |
|---|---|---|
| Контактор с замыкающим доп. контактом | IEK КМИ-11810, 18 А, катушка 230 В, 1НО | «1НО» — тот самый контакт для самоподхвата. По паспорту конкретного исполнения проверяют артикул, напряжение катушки, переменный или постоянный ток и частоту, наличие встроенного замыкающего контакта и допустимый ток именно в режиме управления двигателем |
| Приставка, если контакт «не тот» | IEK ПКИ-22, доп. контакты 2NO+2NC | выручает, если контактор уже куплен с 1НЗ. Механическую и электрическую совместимость с конкретным контактором сверяют по каталогу изготовителя — приставка подходит не ко всем аппаратам бренда |
| Готовый кнопочный пост | TDM ПКЕ 222-2, IP54 | две кнопки в одном корпусе. Состав контактов каждой кнопки и условия монтажа проверяют по паспорту исполнения. IP54 — это ограниченная защита от пыли и водяных брызг; сама по себе она не подтверждает пригодность для улицы, мойки струёй, постоянного конденсата или агрессивной среды |
| Кнопка «Пуск-Стоп» с подсветкой | EKF PROxima LA32HND, NO+NC, 24 В DC | маркировка «24 В» может относиться именно к подсветке и не переносится автоматически на всю цепь управления. По паспорту исполнения проверяют состав контактов, напряжение и род тока подсветки и допустимые параметры контактных блоков |
| Тепловое реле | TDM РТН-1312, 5,5–8 А | номинальный ток двигателя должен входить в диапазон регулировки реле. Настройку выполняют по данным двигателя и инструкции изготовителя, а пригодность реле проверяют с учётом режима и продолжительности пуска. Совместимость с выбранным контактором сверяют по таблицам изготовителя |
| Аппарат в оболочке | TDM КМН-11260, 12 А, в оболочке IP54 | корпус упрощает размещение аппарата, но не означает, что внутри уже есть все нужные защиты и органы управления. Точный состав, напряжение катушки, наличие кнопок и реле перегрузки проверяют по паспорту конкретного исполнения — до этого называть изделие готовым узлом для двигателя нельзя |
| Пример «не перепутайте катушку» | CHINT NC1-1210 с катушкой 110 В AC | внешне такой же контактор, но катушка на 110 В: подавать на неё 230 В нельзя — она может перегреться и сгореть. Базовое обозначение серии напряжение катушки не определяет, нужен полный артикул исполнения, а проверять его следует по шильдику и паспорту, а не только по заголовку карточки |
Пять ошибок, на которых спотыкаются новички
- Купили контактор без замыкающего доп. контакта. Самая частая история: аппарат с 1НЗ вместо 1НО. Самоподхват собрать не из чего — двигатель работает только пока держишь кнопку. Решается контактной приставкой или заменой аппарата.
- Перепутали напряжение катушки. Катушки бывают на 24, 110, 230, 400 В, переменного и постоянного тока. На катушку 110 В нельзя подавать 230 В — она может перегреться и сгореть. Катушка на 230 или 400 В при пониженном напряжении может не притянуться полностью, гудеть и тоже перегреваться. Совпадать должны номинальное напряжение, род тока и — для переменного тока — допустимая частота.
- Взяли для «Стоп» замыкающий контакт. В типовой схеме цепь в покое окажется разорванной, поэтому контактор просто не сможет нормально включиться. Рабочей кнопке «Стоп» нужен контакт, который в обычном состоянии замкнут и размыкается при нажатии. Проверяют не цвет колпачка, а маркировку и паспорт контактного блока.
- Считают красную кнопку аварийной. Обычная «Стоп» — не аварийный останов. Аварийный орган делают грибовидным, с фиксацией после нажатия, и его возврат не должен запускать машину; это отдельная функция, а не просто вторая красная кнопка.
- Обошлись без теплового реле и автомата. Схема будет включаться и выключаться, но двигатель останется без защиты — до первого заклинившего насоса.
Где такую схему встречают чаще всего
- скважинные и дренажные насосы на даче и в частном доме;
- компрессоры и станки в гараже и мастерской — циркулярка, наждак, деревообработка;
- вентиляция и вытяжки в мастерских, кафе, автосервисах;
- кормораздатчики, транспортёры и вентиляторы в сельхозпомещениях.
Что прислать менеджеру, чтобы подобрали комплект
- чёткая фотография шильдика двигателя — по одной мощности в киловаттах комплект надёжно не подбирают, а у трёхфазного двигателя на шильдике могут стоять сразу два напряжения и схема соединения обмоток;
- напряжение и число фаз вашей сети;
- что за механизм: насос, компрессор, станок, вентилятор;
- где стоит щит — сухое помещение, улица, влажный цех (от этого зависит IP);
- нужен ли пост с кнопками отдельно от щита и на каком расстоянии;
- желаемое напряжение кнопочной цепи, если оно уже задано, — 230 или 24 В;
- должен ли двигатель запускаться только вручную или ещё и автоматически.
Частые вопросы
Что такое самоподхват простыми словами?
Это когда контактор после короткого нажатия кнопки продолжает питать свою катушку через собственный дополнительный контакт, подключённый параллельно кнопке «Пуск». Кнопку можно отпустить — контактор останется включённым.
Почему двигатель работает только пока держишь кнопку «Пуск»?
Цепь самоподхвата не собрана или не работает. Разбор причин и клемм — в статье № 53.
Можно ли обойтись без контактора и включать двигатель выключателем?
Иногда можно — если применён аппарат, прямо рассчитанный изготовителем на управление таким двигателем, и предусмотрена защита от опасного повторного пуска. Обычный бытовой выключатель нельзя считать подходящим только потому, что его номинальный ток выше рабочего тока двигателя.
Почему после отключения света двигатель не запускается сам?
При исчезновении напряжения контактор отпустил и разомкнул свой контакт самоподхвата. Цепь катушки разорвана, и в ручной схеме замкнуть её может только новое нажатие «Пуск». Кожух станка и присутствие людей такая схема сама по себе не контролирует — для этого нужна отдельная блокировка ограждения.
Красная кнопка «Стоп» — это аварийный останов?
Нет. Аварийный останов — отдельная функция с фиксирующимся грибовидным органом, которую назначают по результатам оценки риска для конкретной машины.
Что дороже — собрать из отдельных аппаратов или взять аппарат в оболочке?
Отдельные аппараты дают свободу в подборе и ремонте, изделие в оболочке экономит время на размещении и уже имеет заявленную степень защиты. Но состав оболочки нужно проверять по паспорту: наличие кнопок, реле перегрузки и защиты от короткого замыкания в неё не входит автоматически.
Можно ли вывести на кнопки 230 В?
Технически такие цепи применяются, но 230 В остаётся опасным напряжением. Выбор напряжения, кабеля и защиты выполняет специалист. Небольшой ток катушки сам по себе не делает кнопку электробезопасной.
Отключает ли кнопка «Стоп» установку для ремонта?
Нет. Она только снимает команду с контактора. Перед обслуживанием питание отключают предназначенным для разъединения аппаратом и исключают его случайное включение.
Всегда ли насос не запустится после возвращения электричества?
Только если используется ручная схема самоудержания без параллельной автоматической команды. Поплавок, реле давления, контроллер или другая автоматика могут специально предусматривать повторный запуск.
Коротко
- Кнопка «Пуск» подаёт команду, а держит двигатель включённым сам контактор — через дополнительный замыкающий контакт.
- «Стоп» размыкающая не для удобства, а чтобы обрыв провода останавливал машину — но аварийной системой рабочая кнопка от этого не становится.
- После пропадания напряжения ручная схема сама не запустится — это её главное преимущество. Открытый кожух и присутствие людей она не контролирует.
- Контактор без защиты от перегрузки и от короткого замыкания двигатель не защищает, а кнопка «Стоп» не заменяет аппарат разъединения перед ремонтом.
- При покупке проверяют по паспорту: ток в режиме управления двигателем, напряжение и род тока катушки, наличие замыкающего дополнительного контакта.
Источники
- IEC 60204-1:2016 — безопасность машин, электрооборудование машин.
- ISO 14118:2017 — предотвращение непредусмотренного пуска.
- IEC 60947-4-1:2023 — контакторы и пускатели двигателей.
- IEC 60947-5-1:2024 — аппараты и коммутационные элементы цепей управления.
- IEC 60947-5-5:2026 — устройство аварийного останова с механическим защёлкиванием.
Международные документы сами по себе не объявляются обязательными в Беларуси. Наличие национальной или межгосударственной версии, дату её введения и применимость к конкретному оборудованию проверяют по официальному реестру ТНПА Республики Беларусь и применимым техническим регламентам ЕАЭС. Соответствие отдельного аппарата стандартам серии IEC 60947 не означает соответствия всей машины IEC 60204-1.
