Контактор и магнитный пускатель: что это, в чём разница и как выбрать

Коротко. Контактор по сигналу на катушку включает или отключает силовую нагрузку. Магнитный пускатель — обычно контактор с защитой двигателя от перегрузки в сборке.

Корпус и кнопки входят лишь в часть исполнений. Торговые каталоги иногда используют названия «контактор» и «пускатель» как синонимы, поэтому товар выбирают по фактическому составу и характеристикам, а не только по заголовку.

Материал для новичков. Здесь нет монтажной схемы: разбираем назначение аппаратов и данные, которые нужны для безопасного подбора.

Зачем нужен контактор

Представьте мощный насос, вентиляцию или группу обогревателей. Пропускать весь их ток через маленькую кнопку, таймер или датчик неудобно и часто невозможно. Поэтому кнопка или автоматика управляет катушкой контактора, а его силовые контакты уже включают нагрузку. При этом выход кнопки, таймера или контроллера должен быть рассчитан на коммутацию катушки, включая её ток включения; иногда требуется промежуточное реле.

Внутри есть электромагнит. Когда на катушку подано предусмотренное для неё напряжение, магнитная система перемещает контакты. Команда исчезла — пружина возвращает механизм. Так нагрузку можно включать дистанционно и многократно: кнопками, термостатом, реле времени, датчиком уровня или контроллером.

Где применяют контакторы?

Чем контактор отличается от магнитного пускателя

По действующему в Беларуси ГОСТ IEC 60947-4-1-2021 пускатель электродвигателя — это комбинация коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузки. Электромагнитным называют пускатель, в котором усилие для замыкания главных контактов создаёт электромагнит.

В разговорной речи и каталогах слова «контактор» и «пускатель» часто смешивают, потому что основой электромагнитного пускателя действительно служит контактор. Для подбора полезнее разделять три устройства.

Поэтому запрос «нужен пускатель на насос» ещё не определяет товар. Это может быть отдельный контактор, контактор с тепловым реле, готовый аппарат в корпусе с кнопками или автомат защиты двигателя. Сначала выясняют, что уже есть в щите и чего не хватает.

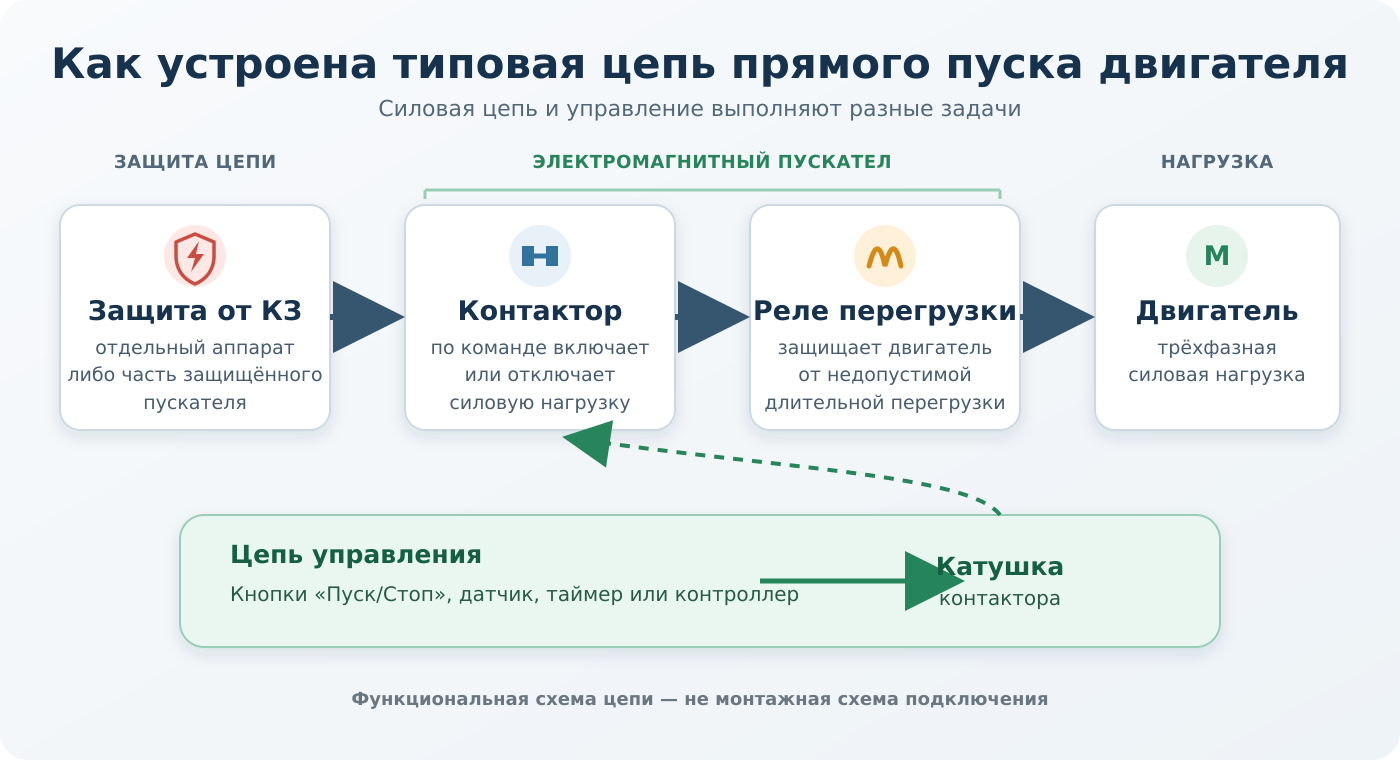

Типовая цепь прямого пуска: аппарат защиты от короткого замыкания, электромагнитный пускатель — обычно контактор с реле перегрузки — и двигатель. Аппарат защиты от КЗ может быть отдельным либо входить в защищённый пускатель или аппарат управления и защиты электродвигателя (MPSD). Это функциональная, а не монтажная схема; состав и координацию выбирают по документации изготовителей. Нажмите на схему, чтобы увеличить.

Что контактор не заменяет

• Автоматический выключатель или предохранители. Контакторы обычно не предназначены для отключения тока короткого замыкания. О том, как работает автомат, читайте в разборе маркировки C16; правила выбора номинала — в отдельной статье про автоматы.
• Защиту двигателя от перегрузки. Отдельный контактор не обнаруживает длительную перегрузку двигателя и не отключает его по этой причине.
• Главный выключатель или разъединитель для безопасного обслуживания. Применяют предусмотренный проектом аппарат для изоляции цепи и проверяют отсутствие напряжения.
• Корпус нужной степени защиты. Открытый аппарат IP20 внутри шкафа не становится уличным. Для пыли, влаги и наружной установки подбирают оболочку и кабельные вводы; общий принцип выбора корпуса разобран в статье про уличные щиты.

Как выбрать контактор или пускатель: 7 параметров

Контактор выбирают по типу нагрузки и категории применения, рабочему току при нужном напряжении, напряжению и роду тока катушки, числу главных и вспомогательных контактов, совместимости с защитой и условиям монтажа. Одного значения в амперах или киловаттах недостаточно.

1. Определите нагрузку и режим: двигатель, нагрев, освещение; обычный пуск или реверс.
2. Возьмите ток, напряжение и мощность со шильдика нагрузки.
3. Найдите в паспорте контактора нужную категорию применения.
4. Сверьте рабочий ток и мощность именно для этой категории и напряжения.
5. Выберите катушку под фактическую цепь управления: напряжение, AC/DC и частоту.
6. Проверьте число главных полюсов и нужные вспомогательные NO/NC-контакты.
7. Согласуйте защиту, монтаж и условия среды по документации изготовителей и проекту.

1. Что именно включаем

Двигатель, нагреватель и освещение создают разную нагрузку на контакты. Одни и те же «25 А» не означают одинаковую допустимую работу во всех режимах.

2. Что означают AC-1, AC-3 и AC-4?

Категория применения показывает, какую нагрузку и в каком режиме аппарат способен коммутировать. AC-3 используют для пуска асинхронного двигателя с короткозамкнутым ротором и отключения уже разогнавшегося двигателя. Для малоиндуктивной или резистивной нагрузки смотрят параметры соответствующей категории, например AC-1; для освещения и бытовых модульных аппаратов могут применяться другие категории.

Для двигателей с повышенной пусковой мощностью заторможенного ротора изготовитель может указывать категорию AC-3e. В таком случае используют параметры AC-3e, а значения AC-3 автоматически не переносят.

AC-4 применяют при частом толчковом режиме, шаговом управлении, торможении противотоком и реверсе с переключением направления, пока двигатель ещё вращается. Если второе направление включают только после полной остановки двигателя, реверсивный пускатель может подбираться по AC-3. Само наличие двух контакторов ещё не означает AC-4.

3. Рабочий ток и мощность двигателя

Для двигателя исходной точкой служат его шильдик, напряжение сети и способ пуска. Мощности в киловаттах на странице контактора действительны для указанных изготовителем напряжения и категории. Подбирать контактор только по фразе «двигатель 5,5 кВт» без остальных данных рискованно.

4. Как выбрать напряжение и род тока катушки?

Сверяют номинальное напряжение катушки Uc, род тока — AC или DC, а для катушки переменного тока также частоту 50/60 Гц и допустимый рабочий диапазон. Катушки 24 В AC и 24 В DC не взаимозаменяемы, если изготовитель прямо не указал AC/DC. Исполнения на 220 и 230 В также нельзя автоматически считать одинаковыми без проверки паспорта.

Напряжение катушки — не напряжение двигателя. Силовая цепь трёхфазного двигателя может работать при 400 В, а катушка получать 230 В от предусмотренной проектом цепи управления — например, между фазой и нейтралью при наличии нейтрали либо от трансформатора. Подавать на катушку 230 В напряжение между двумя фазами сети 400 В нельзя.

5. Силовые и вспомогательные контакты

Основные контакты коммутируют нагрузку. Вспомогательные NO и NC нужны для самоподхвата, блокировок, сигнализации и автоматики. NO (НО) — нормально разомкнутый, NC (НЗ) — нормально замкнутый. Нормальным считают состояние при обесточенной катушке и не нажатом ручном приводе. Обозначение «1NO» в названии трёхполюсного контактора часто относится именно к дополнительному контакту, а не к числу силовых полюсов.

Для обычного прямого пуска трёхфазного двигателя обычно нужны три одновременно замыкающихся главных NO-контакта. Вспомогательные 1NO/1NC в маркировке в это число не входят.

6. Защита и координация

Изготовители дают таблицы совместимости контактора, реле перегрузки и аппарата защиты от короткого замыкания. Такая связка важнее правила «взять с запасом». При прямом пуске диапазон реле перегрузки должен охватывать ток двигателя по шильдику, а уставку задают по документации двигателя, реле и проекту — не по максимальному току контактора. В схемах «звезда — треугольник» ток через реле зависит от места его установки, поэтому универсальной формулы настройки нет.

7. Монтаж и условия работы

Проверяют способ крепления, габарит, допустимое положение, температуру, частоту включений, степень защиты оболочки и наличие нужных принадлежностей. Аппарат в корпусе и открытый контактор на DIN-рейку решают разные монтажные задачи.

Условный пример: двигатель 5,5 кВт

Допустим, на шильдике трёхфазного двигателя указаны 400 В, 5,5 кВт и 11 А, а режим — обычный прямой пуск. Исходно ищут контактор, у которого ток AC-3 не ниже 11 А и изготовитель указывает не менее 5,5 кВт при 400 В. Затем выбирают катушку под реальную цепь управления, проверяют нужные вспомогательные контакты, реле перегрузки с диапазоном, охватывающим 11 А, и аппарат защиты по таблице координации изготовителя.

Это пример порядка проверки, а не готовая спецификация: точные токи, режим пуска, уставки и защиту подтверждают по данным конкретного двигателя и проекта.

Примеры из каталога БПЛэлектро

Сначала выберите раздел: контакторы и пускатели, электротепловые реле или дополнительные устройства для контакторов и пускателей.

Ниже три разных контактора и одно реле перегрузки. Это примеры чтения маркировки, а не готовые замены друг другу и не комплектные пускатели. Наличие и актуальную цену смотрите в карточке товара.

Частые ошибки при покупке

• считать, что «25 А» одинаковы для двигателя, нагревателя и освещения;
• перепутать напряжение силовой цепи и напряжение катушки;
• купить один контактор, когда нужен готовый пускатель с защитой и кнопками;
• считать тепловое реле защитой от короткого замыкания;
• выбирать реле по току контактора, а не по двигателю;
• ставить открытый IP20-аппарат без подходящей оболочки во влажном или пыльном месте;
• копировать схему другого оборудования без проверки документации своей серии.

Частые вопросы

Что такое контактор простыми словами?

Контактор — электромагнитный коммутационный аппарат. По сигналу на катушку он включает или отключает силовую нагрузку, например двигатель, освещение или нагрев.

Чем контактор отличается от магнитного пускателя?

Контактор — отдельный коммутационный аппарат. Магнитный пускатель — решение для управления двигателем на базе контактора, обычно с защитой от перегрузки; точный состав проверяют по паспорту изделия.

Что означает AC-3 на контакторе?

AC-3 — категория применения для обычного пуска асинхронного двигателя с короткозамкнутым ротором и отключения уже работающего двигателя. Ток и мощность AC-3 действительны только при указанном изготовителем напряжении; значение AC-1 вместо них использовать нельзя.

Как выбрать контактор для двигателя 5,5 кВт?

По одной мощности выбрать контактор нельзя. Нужны номинальный ток и напряжение со шильдика двигателя, режим и частота пусков, категория AC-3, AC-3e или AC-4 — по данным двигателя и режиму работы, напряжение и род тока цепи управления, а также таблица координации изготовителя с защитным аппаратом.

Может ли контактор заменить автоматический выключатель?

Нет. Контактор выполняет команды включения и отключения нагрузки, но обычный контактор не предназначен для отключения тока короткого замыкания. Защиту подбирают отдельно и согласуют с контактором и нагрузкой.

Контактор и реле — это одно и то же?

Нет. Принцип электромагнитного управления похож, но контактор рассчитан на коммутацию силовой нагрузки и частые операции. Промежуточное реле обычно работает в цепи управления с меньшими токами.

Можно ли катушкой 230 В управлять двигателем 400 В?

Да. Силовая цепь трёхфазного двигателя может работать при 400 В, а катушка получать 230 В от правильно спроектированной цепи управления — например, между фазой и нейтралью при наличии нейтрали либо от трансформатора управления. Подавать на катушку 230 В напряжение между двумя фазами сети 400 В нельзя. Цепь управления также должна иметь предусмотренную проектом защиту.

Нужно ли двигателю тепловое реле?

Двигателю обычно требуется защита от перегрузки, но она может быть выполнена тепловым или электронным реле, автоматом защиты двигателя либо другим предусмотренным проектом устройством. Одного контактора недостаточно.

Можно ли модульным контактором включать двигатель?

Только если изготовитель прямо указывает подходящую категорию применения и допустимую мощность двигателя. Номинал на лицевой панели сам по себе этого не доказывает.

Нужна ли нейтраль для катушки контактора?

Это зависит от напряжения цепи управления. В сети 230/400 В катушку 230 В AC обычно питают между фазой и нейтралью — тогда нейтраль в цепи управления нужна. Катушку 400 В AC обычно питают между двумя фазами — нейтраль не используется. Катушка 230 В также может получать питание от вторичной обмотки трансформатора управления без использования нейтрали питающей сети. Всегда сверяют Uc, AC/DC, частоту и схему изготовителя.

Итог

Контактор — исполнитель, а магнитный пускатель — согласованная комбинация для управления двигателем и его защиты от перегрузки. Перед покупкой проверьте:

• нагрузку и режим работы;
• AC-1, AC-3, AC-3e или AC-4;
• рабочий ток и мощность при нужном напряжении;
• напряжение, AC/DC и частоту катушки;
• главные полюса и вспомогательные NO/NC-контакты;
• координацию с защитой;
• монтаж, температуру, частоту включений и оболочку.

Источники и авторство

• ГОСТ IEC 60947-4-1-2021, действующий в Республике Беларусь и идентичный IEC 60947-4-1:2018;
• IEC 60947-4-1:2023, исправленная версия 2026-03 — актуальная международная редакция, не заменяющая действующий белорусский ГОСТ;
• актуальная страница ЕЭК по ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
• официальные данные IEK по КМИ-22510, TDM по КМН-10910 и Legrand по CX3 412533.

Материал справочный и не является схемой подключения. Сборку, подключение и проверку электрооборудования выполняет квалифицированный специалист по проекту, инструкциям изготовителей и действующим ТНПА Республики Беларусь.

Подготовлено специалистами ООО «БПЛэлектро». 7 августа 2026 г.
