Уличный щит учёта: как выбрать бокс для счётчика на дом, дачу или опору
Уличный щит учёта нельзя выбирать по размеру, материалу или надписи IP66 на коробке. Сначала получают технические условия и согласованную схему: в них уже определены место установки, однофазный или трёхфазный ввод, счётчик, аппараты до и после него, пломбируемые зоны и порядок допуска к учёту. Корпус подбирают последним — под то, что должно в нём стоять.
Для выносного щитка учёта одноквартирного или блокированного жилого дома ТКП 339-2022 предусматривает соответствие ГОСТ IEC 61439-1, степень защиты не ниже IP54, климатическое исполнение У1, смотровое окно для снятия показаний и антивандальное исполнение с доступом внутрь только персоналу энергоснабжающей организации. Энергоснабжающая организация может добавить свои требования в технических условиях.

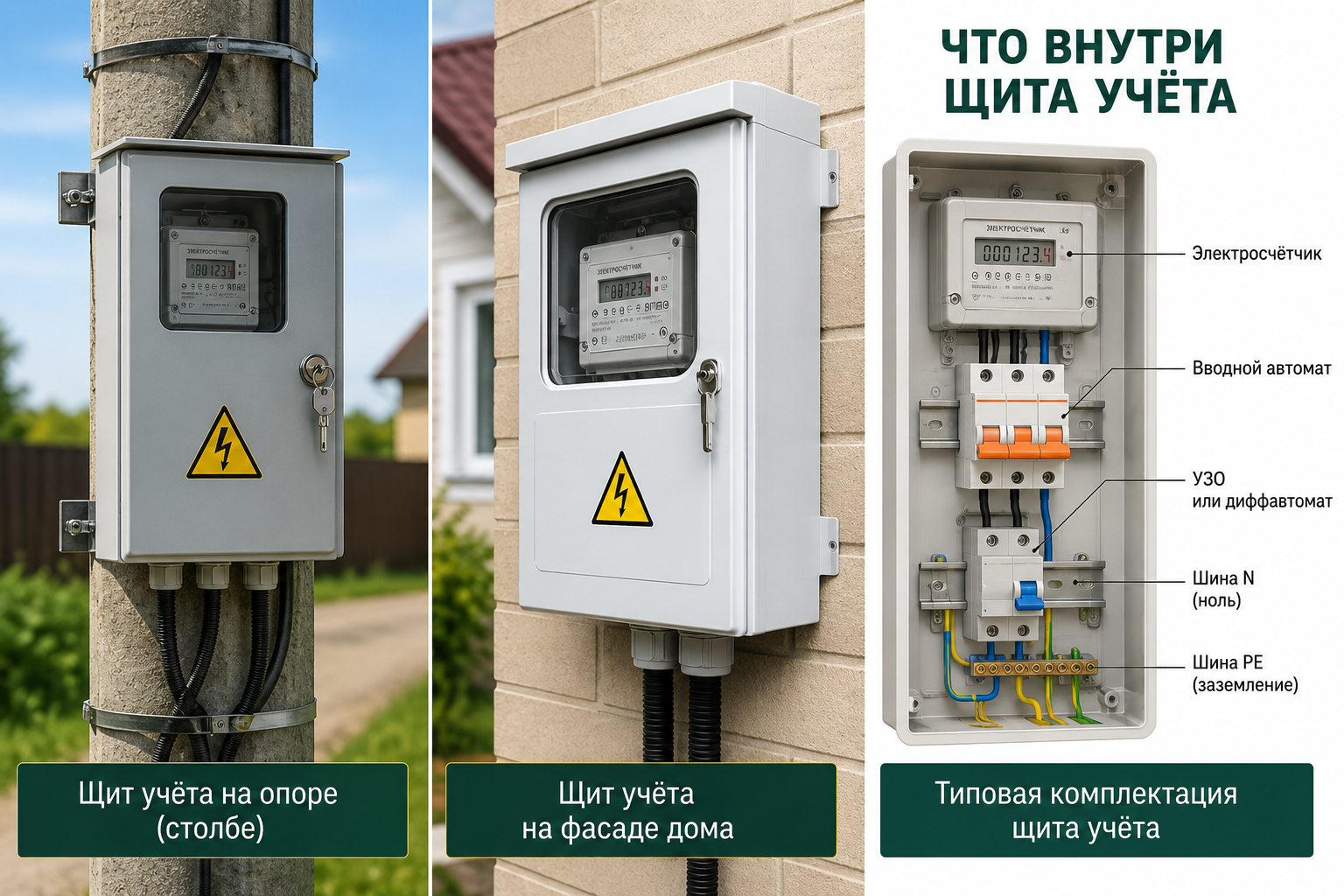

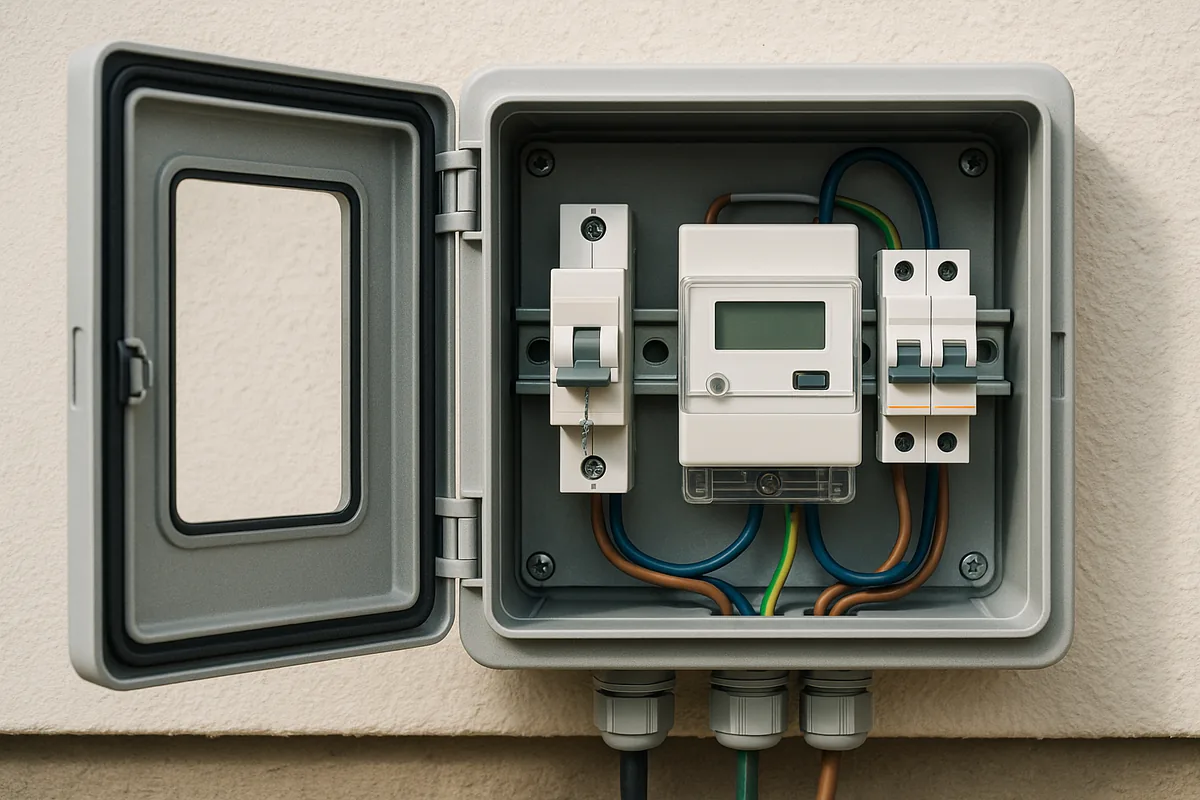

Условный пример того, что бывает внутри: зона до счётчика с опломбируемым коммутационным аппаратом, сам счётчик под окном и защита после счётчика. Это не схема подключения — состав, номиналы, число полюсов, шины и пломбируемые зоны определяют технические условия и согласованная схема.
С чего начать: технические условия и схема
Большая часть решений по узлу учёта принимается не в магазине. Ниже — кто что определяет на самом деле.
| Вопрос | Кто определяет |
|---|---|
| Однофазный или трёхфазный ввод | технические условия и схема присоединения |
| Место: на участке, на фасаде или на опоре | технические условия, согласование, проектное решение |
| Тип и модель счётчика | требования учёта и согласованная документация |
| Аппараты до и после счётчика, номиналы, число полюсов | схема и специалист, а не продавец |
| Пломбируемые зоны и порядок доступа | энергоснабжающая организация и схема |
| Материал и марка корпуса | покупатель — но только среди вариантов, которые полностью проходят по требованиям |
| Цвет, внешний вид, аксессуары | покупатель, если это не мешает требованиям и обслуживанию |
Практический вывод для обычного человека: до получения технических условий можно присмотреть место, измерить его и сделать фотографии. Покупать корпус заранее рискованно.
Минимальные требования к выносному щитку
ТКП 339-2022 говорит, что в одноквартирных и блокированных жилых домах средства расчётного учёта, как правило, ставят вне дома — за границей или на границе участка, в отдельном запираемом выносном щитке. Такой щиток допускается размещать и на опоре воздушной линии, от которой идёт ответвление к дому. К самому щитку заданы понятные минимумы.
| Требование | Что это значит на практике |
|---|---|
| соответствие ГОСТ IEC 61439-1 | изделие сделано и проверено как низковольтное комплектное устройство, а не как «просто ящик» |
| степень защиты не ниже IP54 | защита от пыли в вредном количестве и от брызг воды; конкретное место может потребовать больше |
| климатическое исполнение У1 | исполнение для работы на открытом воздухе, а не под навесом и не в помещении |
| смотровое окно | показания снимают, не вскрывая щиток |
| антивандальное исполнение, доступ внутрь только персоналу энергоснабжающей организации | замок, прочная дверь и пломбировка — не опция, а условие приёмки |
| дополнительные требования | их указывает энергоснабжающая организация при выдаче технических условий |
Есть и альтернатива самому щитку: вместо выносного щитка допускается ставить сплит-счётчик, измерительную часть которого, как правило, размещают там, где до неё добирается только персонал энергоснабжающей организации — например, высоко на опоре. Какой вариант применят у вас, решают технические условия.
Что означают IP54, IP65, IP66, У1 и IK
Эти обозначения чаще всего и вводят покупателя в заблуждение. Каждое из них отвечает за свой узкий вопрос и ничего не говорит про остальные.
| Обозначение | Простыми словами | Чего оно НЕ гарантирует |
|---|---|---|
| IP54 | защита от пыли в вредном количестве и от брызг воды со всех сторон | полную пыленепроницаемость, защиту от струй и от погружения |
| IP65 | пыль внутрь не попадает, корпус выдерживает струю воды в условиях стандартного испытания | работу при подтоплении, правильность ваших кабельных вводов, стойкость к солнцу и морозу |
| IP66 | то же, но испытание проводят более сильной струёй | «вечную герметичность», отсутствие конденсата и сохранение защиты после самодельных отверстий |
| У1 | климатическое исполнение для эксплуатации на открытом воздухе | соответствие всей готовой сборки техническим условиям на конкретный объект |
| IK | стойкость оболочки к механическому удару (например, IK09) | антивандальность замка, петель, окна и самого крепления к стене или опоре |
На фасаде, под навесом или на опоре
Слово «уличный» в названии товара само по себе не гарантирует ничего. Условия в трёх типичных местах установки заметно отличаются.
| Место | Что действует сильнее всего | На что смотреть внимательнее |
|---|---|---|
| Фасад дома | косой дождь, солнце с одной стороны, брызги от отмостки | крепление к стене, тень или козырёк, ввод кабеля снизу |
| Под навесом | меньше прямых осадков, но остаются влажность и перепады температуры | конденсат, доступ для снятия показаний |
| Открытая опора | солнце со всех сторон, ветер, снег, обледенение, удары и вандализм | исполнение У1, IK, замок, комплект крепления под конкретную опору |
ТКП 339-2022 отдельно разрешает защищать кабельное ответвление от воздушной линии до ввода в здание металлическим уголком 75×75×5 — это как раз про механические повреждения на опоре и в земле.

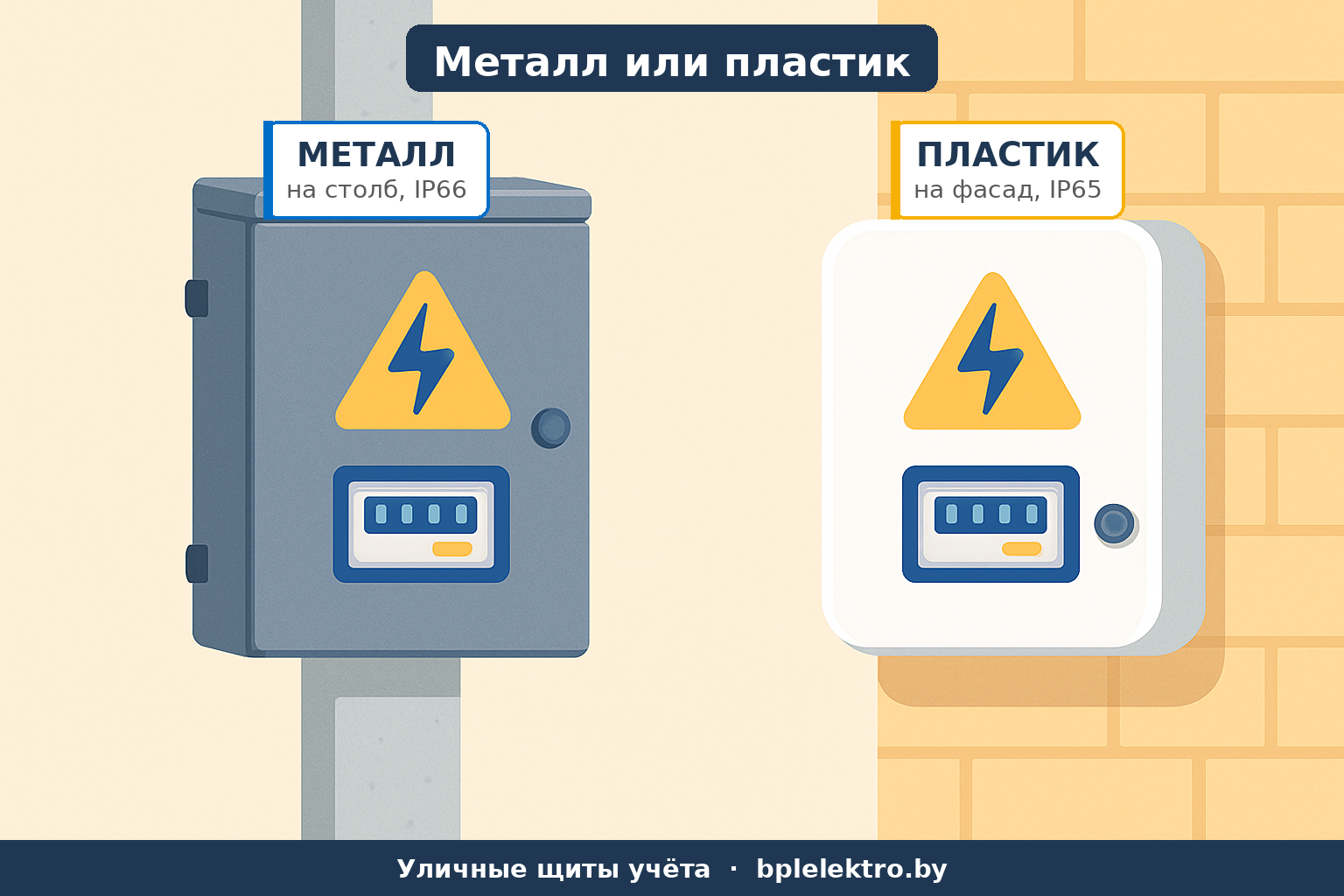

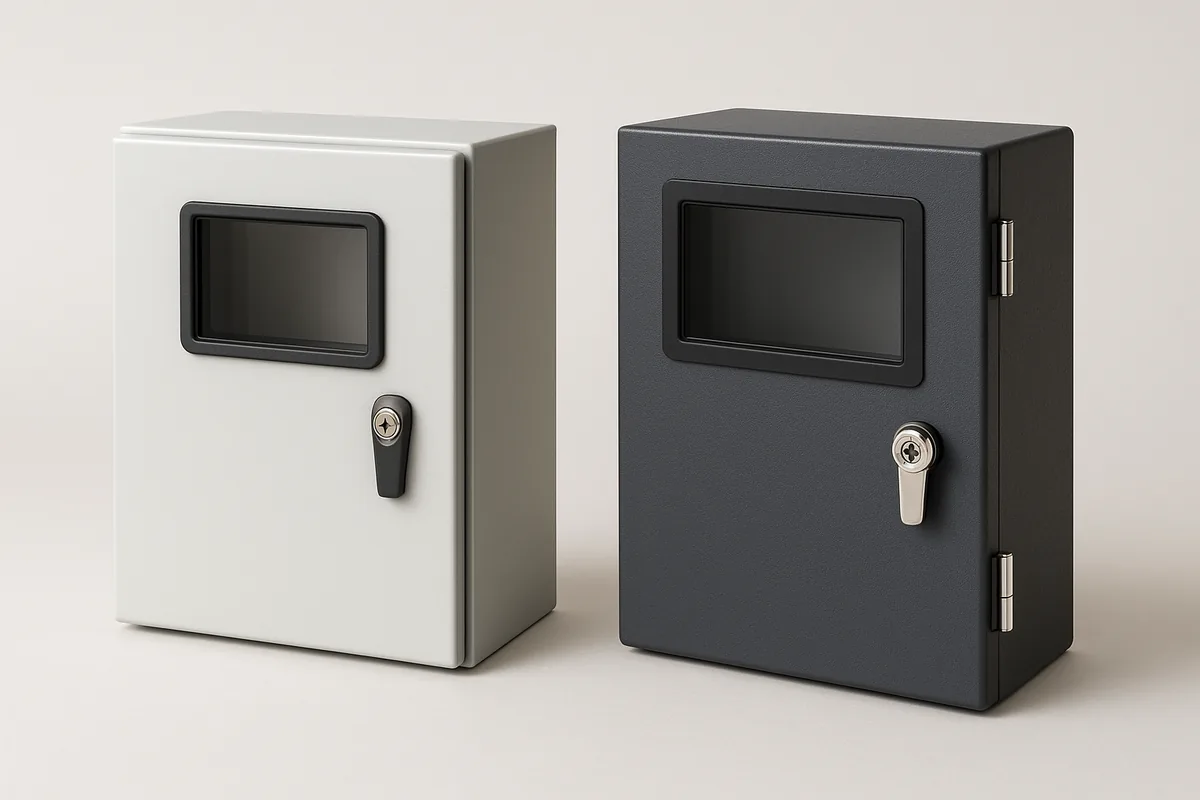

Металл или стеклопластик
Материал выбирают по паспорту, условиям установки и техническим требованиям, а не по месту монтажа: и металл, и стеклопластик применяют и на фасаде, и на опоре.
| Металл | Стеклопластик (GRP) |
|---|---|
| жёсткий корпус, привычное исполнение, много типоразмеров | не ржавеет, сам материал ток не проводит |
| проверяют защиту от коррозии и защитное соединение металлических частей по проекту | проверяют стойкость к ультрафиолету, морозу, нагреву, удару и старению |
| качество покрытия, уплотнений и замка критично | слова «пластик» в названии мало — нужен паспорт с диапазоном температур и IK |
| может стоять и на фасаде, и на опоре, если проходит по требованиям | может стоять и на фасаде, и на опоре, если проходит по требованиям |
Как выбрать размер
Правило «возьму с запасом 20 %» здесь не работает: запас нужен не вообще, а в конкретных местах. Смотрите не на число DIN-модулей в названии, а на полезное пространство внутри.
- модель и габариты счётчика — он может крепиться не на DIN-рейку, а на монтажную панель;
- коммутационный аппарат до счётчика и защита после него — по схеме;
- место под клеммную крышку счётчика и пломбы, к которым должен быть доступ;
- радиусы изгиба проводников: жёсткий кабель большого сечения нельзя ломать под прямым углом;
- кабельные вводы, шины, замок, смотровое окно;
- оборудование связи, если оно предусмотрено схемой учёта.
Компоновку проверяют с точными размерами всех устройств до покупки корпуса. Как подобрать сами аппараты внутри, разобрано отдельно: как выбрать автоматический выключатель по номинальному току и что означают C16, 4500 и 1P на корпусе автомата. По проводникам пригодится как выбрать кабель для проводки.
Что стоит до счётчика, а что после
Это самое частое место путаницы. По ТКП 339-2022 перед расчётным счётчиком, включённым непосредственно в сеть, должен стоять коммутационный аппарат с устройством для опломбирования, позволяющий снять напряжение со всех присоединённых фаз, — он нужен, чтобы счётчик можно было безопасно заменить. После счётчика должен быть аппарат защиты; если дальше отходит несколько линий со своими аппаратами защиты, общий не требуется, но когда эти аппараты стоят за пределами помещения со счётчиком, после счётчика ставят общий отключающий аппарат.
Вода и конденсат

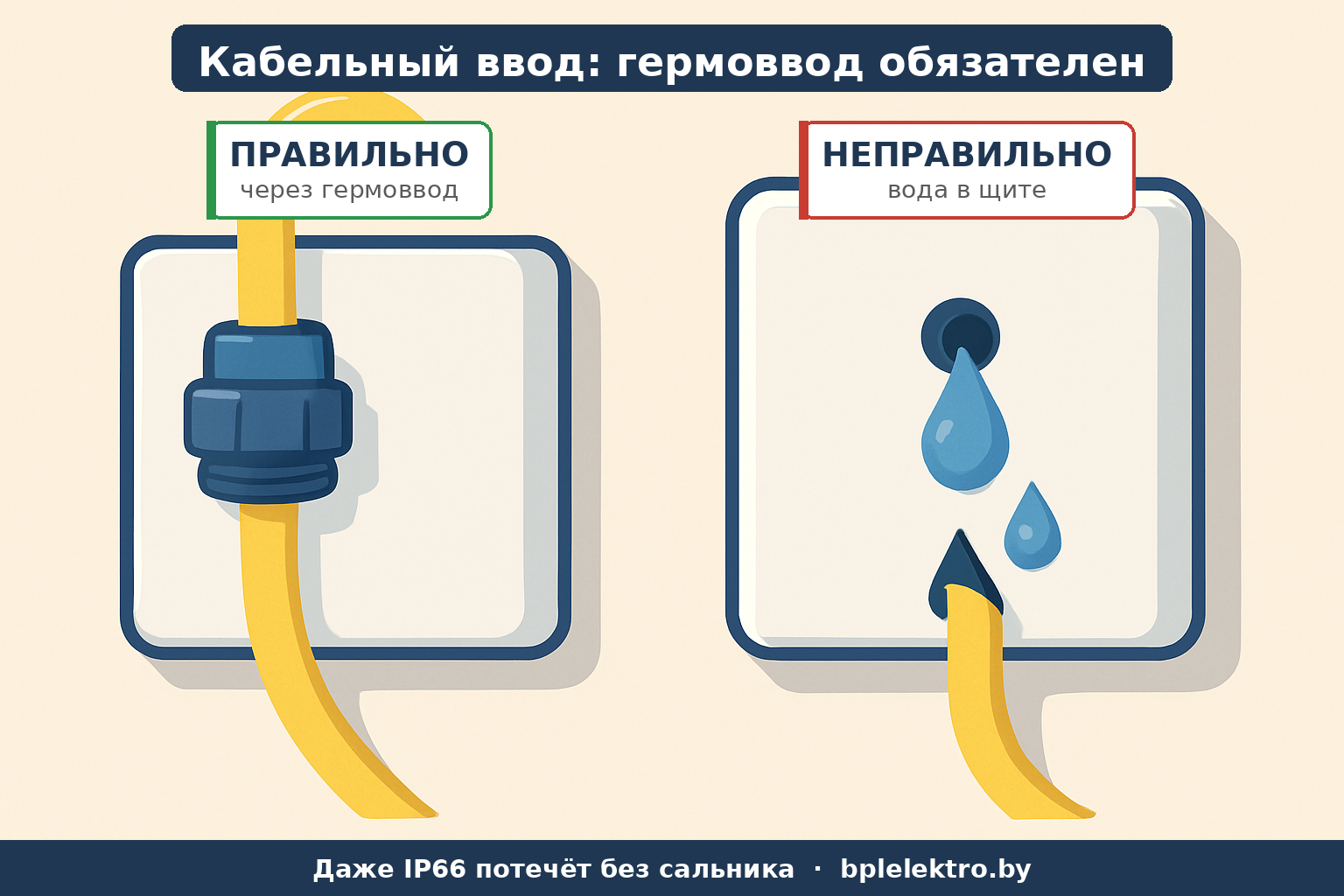

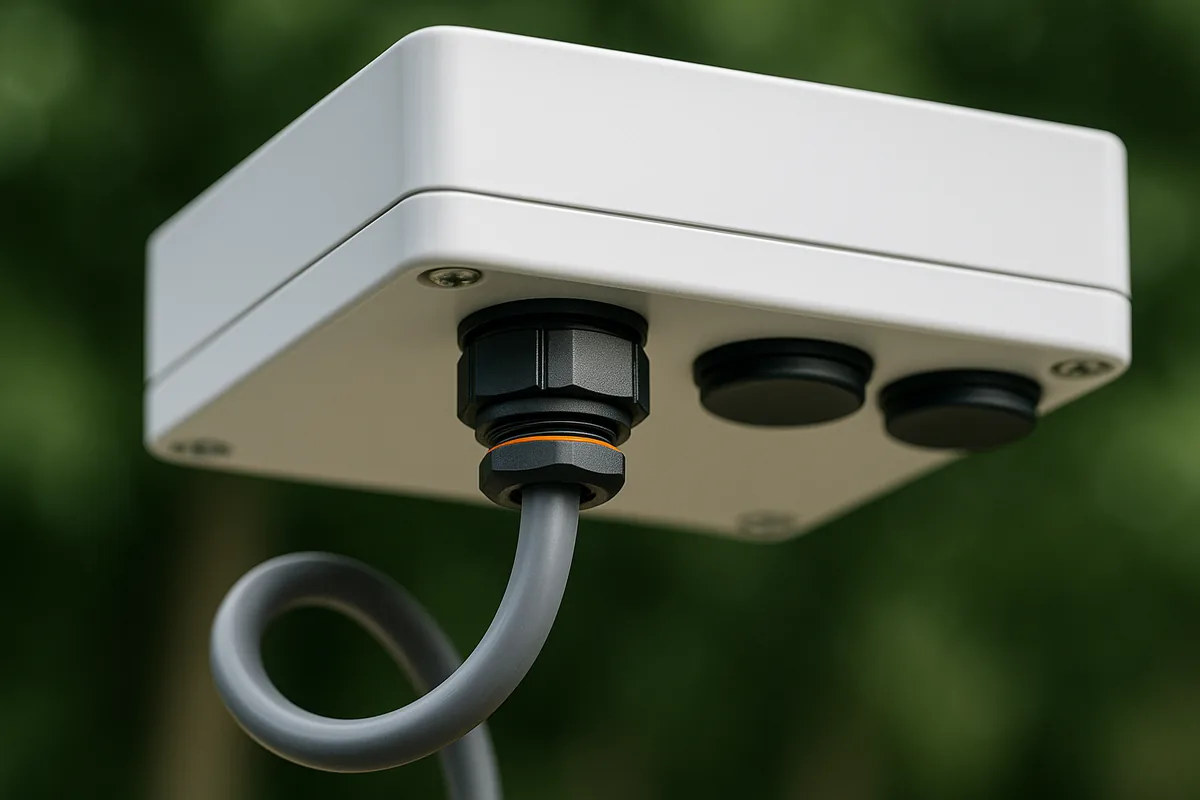

Кабель заводят через штатный ввод подходящего диаметра, свободные отверстия закрывают заглушками, а кабель ведут с провисанием — чтобы вода стекала с петли, а не шла по оболочке внутрь корпуса.
Высокий IP не означает, что внутри никогда не будет влаги. В закрытый корпус попадает влажный воздух, а ночью, когда корпус остывает, вода выпадает на стенках. Второй путь — по кабелю: через неподходящий ввод, повреждённое уплотнение или отверстие, оставшееся после переделки.
- используйте штатный кабельный ввод или сальник, подходящий и корпусу, и диаметру кабеля;
- место и способ ввода берите из инструкции изготовителя и схемы, а не «как удобнее»;
- неиспользуемые отверстия закрывайте штатными заглушками;
- ведите трассу так, чтобы перед вводом получалась петля и вода капала с неё вниз;
- не сверлите вентиляционные и сливные отверстия самостоятельно.
Нужен ли обогрев
Обогрев нужен не каждому уличному щиту. ТКП 339-2022 упоминает выносной щиток учёта с электроподогревом в зимнее время «при необходимости», а прямое требование обогрева относится к случаю, когда в щитке стоит индукционный счётчик в разрешённых случаях — и такой обогрев подключают после счётчика.
Практически это значит: необходимость обогрева задают тип счётчика, его допустимый диапазон температур, условия эксплуатации и технические условия. Самодельные лампы, греющие кабели «от себя» и постоянно включённые нагреватели ставить нельзя — это и пожарная опасность, и вмешательство в согласованную конструкцию.
Если щит ставят на опору
Что делать, если внутри вода или щит повреждён
Не касайтесь корпуса, кабеля и опоры, если видите воду, следы нагрева, дым, искрение, сорванную дверь или оборванные провода. Не открывайте щит «посмотреть» и не пытайтесь его просушить. Ограничьте доступ людей и животных к месту и обратитесь в энергоснабжающую организацию или аварийную службу — порядок обращения зависит от того, где повреждение и по какую сторону границы ответственности оно находится. Если отключения происходят без видимой причины, поможет статья почему выбивает автомат и что можно проверить самому.
Чек-лист перед покупкой
Этот список удобно показать продавцу — по нему сразу видно, подходит корпус или нет.
- технические условия и согласованная схема на руках;
- требуемые IP и IK, климатическое исполнение У1;
- соответствие ГОСТ IEC 61439-1 и документы на изделие (паспорт, декларация);
- полезные внутренние размеры, а не только наружные;
- совместимость с конкретной моделью счётчика и способом его крепления;
- смотровое окно, замок, элементы пломбировки;
- штатные кабельные вводы и заглушки, рабочий диапазон диаметров;
- способ крепления: к стене или комплектом на опору нужной формы;
- рабочий диапазон температур, а для неметаллического корпуса — стойкость к ультрафиолету;
- кто выполнит монтаж и как будет проходить допуск к учёту.
Примеры корпусов из каталога
Ниже — примеры корпусов и аксессуаров, а не готовые согласованные щиты учёта. Перед заказом проверьте каждый вариант по чек-листу выше: надписи IP65 или IP66 самой по себе недостаточно.
- Корпус металлический ЩУ-1ф IP66 с опломбировкой счётчика, 395×310×165, TDM — пример исполнения под однофазную схему.
- Корпус металлический ЩУ-3ф IP66 с опломбировкой счётчика, 542×347×180, TDM — крупнее, под трёхфазный ввод.
- Щит учёта антивандальный ЩУ-0-3, GRP, IP65, IK09, −50…+70 °C, 500×350×170, TDM — пример стеклопластикового корпуса с заявленной ударостойкостью и температурным диапазоном.
- Комплект крепления на квадратную опору для корпусов ЩУ, ЩРНп, ЩУРН, TDM — крепление подбирают под форму и размер конкретной опоры.
Весь раздел: корпуса и щиты, аксессуары. Мы поможем найти изделие с нужными характеристиками и покажем паспорт, но выбор конкретного щитка для узла учёта подтверждают технические условия и согласованная схема.
Частые вопросы
Можно ли сначала купить щит, а потом получить технические условия?
Лучше так не делать. Документы могут задать другое место установки, другой счётчик, другие пломбируемые зоны, аппараты и размеры. Даже качественный корпус после этого может не подойти, а вернуть электрощит после монтажа обычно уже нельзя.
IP54 достаточно для улицы?
Для выносного щитка учёта одноквартирного или блокированного жилого дома ТКП 339-2022 задаёт минимум IP54. Но конкретное место и технические условия могут потребовать больше. Одновременно проверяют климатическое исполнение У1, смотровое окно, антивандальность и ограничение доступа внутрь.
IP66 всегда лучше IP65?
По защите от струй воды в стандартном испытании — да, уровень выше. Но IP не заменяет климатическое исполнение, стойкость к солнцу, морозу и удару, правильные кабельные вводы и документы на изделие. Корпус IP66 без подходящего ввода протечёт так же, как любой другой.
Металл или стеклопластик — что лучше?
Универсального победителя нет. У металла проверяют коррозионную стойкость, качество покрытия и защитное соединение металлических частей по проекту. У стеклопластика — стойкость к ультрафиолету, морозу, нагреву, удару и старению. Выбирают то, что соответствует условиям и согласованной схеме, а не то, что «принято ставить на столб».
Можно ли поставить щит на опору самостоятельно?
Нет. Место и способ установки согласуют, а работы на опоре и рядом с воздушной линией выполняют уполномоченные специалисты. Самовольный монтаж опасен для жизни и может быть не принят при допуске к учёту.
Нужен ли козырёк, если корпус IP66?
Козырёк уменьшает прямое действие осадков и солнца, но он не замена подходящему корпусу и не повод взять исполнение попроще. Возможность установки и конструкцию определяют условия монтажа, инструкция изготовителя и согласованное решение.
Почему запотевает герметичный щит?
Из-за влажного воздуха внутри и перепадов температуры. Высокий IP ограничивает попадание воды снаружи в условиях испытания, но не убирает влагу изнутри и не отменяет конденсацию при остывании корпуса ночью.
Можно ли просверлить отверстие для кабеля или вентиляции?
Самостоятельно — нет. Используют предусмотренные изготовителем зоны ввода, штатные сальники, заглушки и аксессуары. Иначе можно потерять заявленную степень защиты и нарушить конструкцию, которую подтверждают документы на изделие.
Можно ли разместить в этом же корпусе все автоматы дома?
Только если это предусмотрено схемой и сохраняются пломбируемые зоны, доступ для обслуживания, температурный режим и размеры. Для обычного дома чаще удобнее разделить: выносной узел учёта отдельно, распределительный щит дома отдельно.
Может ли владелец открыть опломбированную часть?
Нет. Пломбы снимать нельзя, доступ внутрь выносного щитка учёта по ТКП 339-2022 обеспечивается персоналу энергоснабжающей организации. По вопросам замены, ремонта или переноса обращаются в энергоснабжающую организацию.
Для тех, кто разбирается: проверка сборки
Соответствие пустой оболочки ещё не подтверждает соответствие готовой низковольтной комплектной сборки: после установки счётчика, аппаратов, шин и вводов это уже другое изделие, и подтверждать нужно именно его — по ГОСТ IEC 61439-1.
На что смотреть при проверке:
- превышение температуры внутри с учётом мощности потерь аппаратов и солнечного нагрева корпуса: тёмная дверь на южной стороне летом добавляет к внутренней температуре заметно больше, чем кажется;
- стойкость к токам короткого замыкания в точке установки и согласование её с отключающей способностью аппаратов;
- защитное соединение металлической оболочки, двери, монтажной панели и других проводящих частей — по проекту, а не «на глаз»;
- разделение N и PE только в соответствии с принятой системой заземления;
- компоновка: опломбируемый коммутационный аппарат до счётчика (8.6.10) и защита после него (8.6.11), доступ к клеммной крышке и возможность замены счётчика без разборки половины щита;
- радиусы изгиба и механическая защита вводного и отходящих кабелей, в том числе защитный кожух на опоре;
- сохранение степени защиты после установки вводов, заглушек, окна, замка и вентиляционных аксессуаров;
- совместимость модема или антенны АСКУЭ с металлической оболочкой — металл экранирует сигнал, и это выясняется уже после монтажа;
- паспорт, протоколы или декларации и маркировка готового изделия.
Коротко
Уличный щит учёта — это не «ящик покрепче», а часть узла, который принимает энергоснабжающая организация. Сначала документы и схема, потом список оборудования с размерами, и только потом корпус: IP54 как минимум, исполнение У1, смотровое окно, антивандальность, честные кабельные вводы и крепление под конкретное место. Всё, что связано с пломбами, опорой и подключением, делают специалисты.
Материал справочный. Требования к конкретному узлу учёта определяют технические условия, согласованная схема, документы энергоснабжающей организации и действующие ТНПА Республики Беларусь; нормативные ссылки приведены по ТКП 339-2022 (пункты 8.6.10–8.6.17). Монтаж, подключение и работы в пломбируемой части выполняют уполномоченные специалисты. Актуализировано 4 августа 2026 г.
