Заземление частного дома и квартиры в Беларуси: требования, проверка и ошибки
Коротко: заземление — это не «сток тока в землю», а защитный проводник плюс автоматическое отключение, которые срабатывают при повреждении изоляции. В квартире оно бывает только штатное — то, что заложено в сеть дома; перемычки на ноль, трубы и арматуру делать нельзя ни при каких условиях. В частном доме систему заземления и параметры заземляющего устройства определяют проект и технические условия, а не выбор хозяина. УЗО заметно снижает риск, но защитный проводник не заменяет.
Ниже — что это значит на практике: как безопасно проверить, есть ли заземление, что запрещено, из чего состоит заземляющее устройство дома и какие документы должны остаться после монтажа.
Что такое N, PE, PEN, УЗО и автомат
- N — рабочий ноль, по нему ток возвращается в обычном режиме.
- PE — защитный проводник, жёлто-зелёный; в работе не участвует, нужен при повреждении.
- PEN — совмещённый проводник, где ноль и защитный объединены в одну жилу.
- УЗО — устройство защиты от тока утечки; отключает линию, когда ток «уходит» мимо рабочих проводов.
- Автомат — защита от перегрузки и короткого замыкания.
Что делает заземление на самом деле
Пока техника исправна, корпус прибора отделён от токоведущих частей изоляцией. Если изоляция повреждена и фаза попала на металлический корпус, дальше всё зависит от системы заземления.
В системе TN (так выполнено большинство домов) ток повреждения возвращается к источнику по защитному проводнику PE или PEN. Если сопротивление этой цепи достаточно мало, ток отключает автомат или УЗО за нормируемое время; выполнение условия подтверждают расчётом и измерением.
В системе TT обратный путь идёт через собственный заземлитель дома и грунт. Такого тока автомату обычно не хватает, поэтому в TT защитное отключение обеспечивает именно УЗО — без него система не работает.
Отсюда главное: заземление не «поглощает» ток и само по себе прибор безопасным не делает. Защитный проводник, уравнивание потенциалов и автоматическое отключение работают как одна система.
| Устройство | От чего защищает | Чего не заменяет |
|---|---|---|
| Защитный проводник PE | Обеспечивает путь тока повреждения и отключение защиты | Не заменяет УЗО и защиту от сверхтока |
| УЗО | Отключает линию при токе утечки; может ограничить длительность тока при замыкании на землю | Не заменяет PE, не гарантирует отсутствие травмы и не защищает от перегрузки и КЗ |
| Автомат | Перегрузка и короткое замыкание | Не реагирует на малые токи утечки |
| Уравнивание потенциалов | Убирает разницу напряжений между металлическими частями | Не заменяет ни PE, ни УЗО |
Про подбор УЗО у нас есть отдельный разбор: УЗО: как работает и какое выбрать.
Как проверить заземление в квартире безопасно
Короткий ответ: самому — только по внешним признакам, и они ничего не доказывают. Достоверный ответ даёт электрик с приборами.
Не снимайте механизм розетки и крышку щита: под ними открытые токоведущие части. Проверку выполняют после отключения питания и проверки отсутствия напряжения — это работа специалиста.
Что можно посмотреть, ничего не разбирая:
- Форма розетки. Боковые металлические усики или центральный штырёк означают, что розетка рассчитана на защитный контакт. Подключён он или нет — по виду не определить: такие розетки часто ставят при ремонте на старую двухпроводную линию.
- Возраст сети. В домах старой постройки ноль и защитный проводник обычно объединены, отдельного PE в квартире нет.
- Документы. Проект или паспорт электроустановки дома отвечает на вопрос точнее любого осмотра.
Цвет жил доказательством не является. Жёлто-зелёный цвет зарезервирован за защитным проводником, синий — за нулевым, но ошибки монтажа встречаются часто; назначение жилы устанавливают измерением.
Опасная самоделка. Перемычка в розетке между нулевым и защитным контактом создаёт видимость заземления, и дешёвые «тестеры розеток» показывают, что всё в порядке. При обрыве нуля корпуса всех подключённых приборов окажутся под фазным напряжением. Так делать нельзя.
Можно ли сделать заземление в квартире без PE
Нет, самодельно — нельзя. Защитный проводник в многоквартирном доме — часть общедомовой сети. Возможность протянуть штатный PE от этажного или главного щита определяют обследование существующей сети и проект; полная реконструкция дома нужна не всегда, но решение принимает не жилец.
Запрещено:
- соединять защитный контакт розетки с нулевым проводом;
- подключать защитный проводник к водопроводу, отоплению и особенно к газопроводу;
- цеплять провод на арматуру стены, стояк или корпус этажного щита;
- самостоятельно разделять PEN на ноль и защитный проводник — это работа на вводе, по проекту.
Что реально помогает:
- заказать квалифицированному специалисту подбор, установку и проверку УЗО или дифавтомата на розеточные группы — с согласованием по защите от сверхтока и измерением фактического времени отключения;
- письменно зафиксировать в обслуживающей организации отсутствие защитного проводника;
- при ремонте прокладывать трёхжильный кабель по проекту: пока штатный PE не подключён и не проверен, новую или реконструируемую розеточную линию не вводят в эксплуатацию, а приборы класса I (стиральная машина, бойлер) к двухпроводной линии не подключают. Защитную жилу изолируют и маркируют с обоих концов до появления штатного PE.
Чем закрыться, пока заземления нет, подробнее — в статье про дифавтомат и его отличие от УЗО.
| Ситуация | Что есть | Что делать |
|---|---|---|
| Квартира, два провода | Ни PE, ни защитного контакта | УЗО на группы, обращение в обслуживающую организацию, никаких самодельных «земель» |
| Квартира, три провода | Отдельный PE, если он предусмотрен проектом | Подтвердить назначение и непрерывность жилы измерением, добавить УЗО |
| Дом, система TN-C-S | PEN разделён на вводе по проекту | Заземляющее устройство, уравнивание потенциалов, испытания |
| Дом, система TT | Собственный заземлитель, PE не связан с нулём сети | УЗО обязательно, требования к заземлителю считают по условию отключения |
Как сделать заземление частного дома по нормам Беларуси
Порядок обратный привычному: сначала бумаги, потом лопата.
- Технические условия и проект. Они задают систему (TN-S, TN-C-S или TT), место разделения PEN и конструкцию заземляющего устройства. Самостоятельно выбрать систему нельзя — это решение проектировщика.
- Заземляющее устройство. Вариантов больше, чем «три штыря во дворе»: фундаментный заземлитель, естественные заземлители, один глубинный электрод или несколько вертикальных с горизонтальной связью.
- Монтаж. Электроды в грунте, горизонтальный проводник, заземляющий проводник до главной заземляющей шины в щите.
- Испытания и документы. Без протокола работа не считается законченной.
Из чего собирают заземляющее устройство:
| Часть | Что это | Из чего делают |
|---|---|---|
| Вертикальные электроды | Стержни, заглублённые в грунт | Стальные омеднённые или горячеоцинкованные стержни, уголок |
| Горизонтальный проводник | Связь между электродами в траншее | Оцинкованная стальная полоса, круг подходящего размера |
| Соединения | Стыки стержней и полосы | Сварка — рекомендуемый способ; зажимы допускаются при защите от коррозии и ослабления |
| Заземляющий проводник | От заземлителя к щиту | Полоса или круг до стены, далее проводник на главную заземляющую шину |

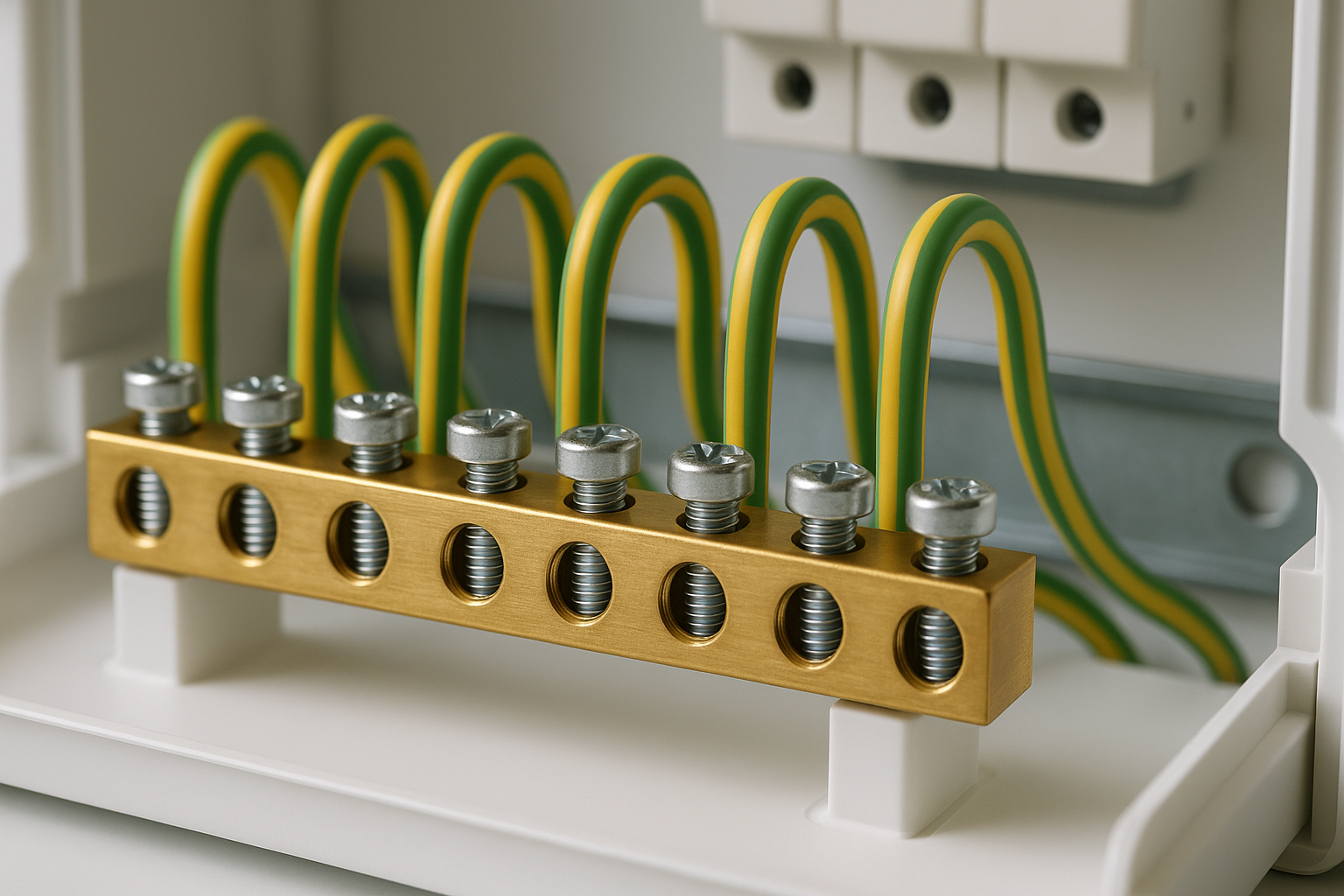

| Шина PE в щите | Точка сбора защитных жил всех линий | Латунная или медная шина на изоляторе |

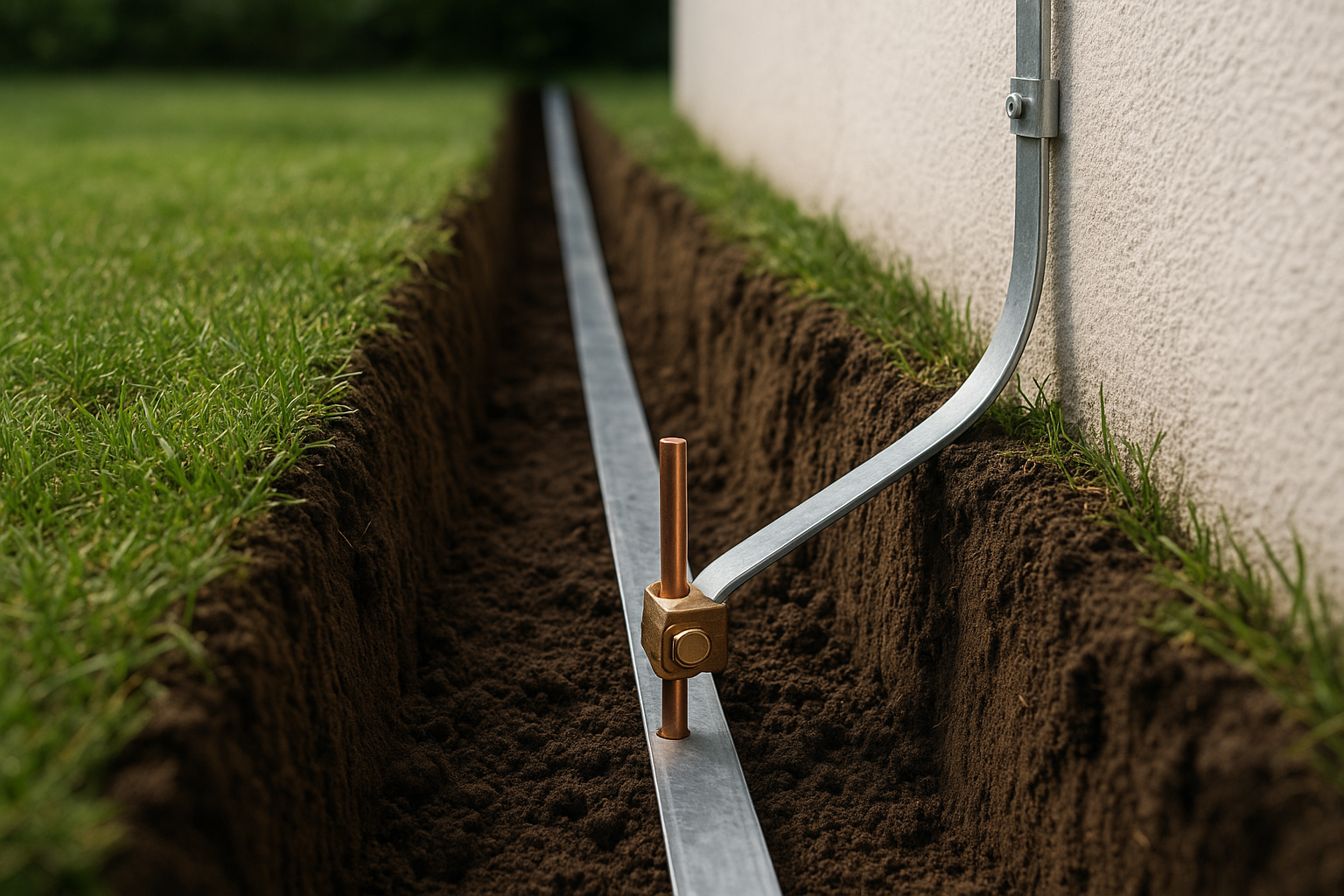

Контур заземления: сколько электродов нужно
Норма не задаёт ни числа электродов, ни треугольника, ни единой глубины. Количество, длину и расположение считают под конкретный грунт, а результат подтверждают измерением: во влажном суглинке хватит меньшего, в сухом песке потребуется больше.
Поэтому «комплект на три стержня» — это материал, а не гарантия результата. Пока нет измерения, неизвестно, достаточно ли его именно на вашем участке.
Какие измерения проводят после монтажа
Здесь два разных этапа, которые часто путают.
До засыпки траншеи проверяют то, что потом будет недоступно: конструкцию и размеры заземлителя, качество соединений, сварные швы (их простукивают). Раскапывать контур ради этого второй раз — лишняя работа.
После окончания монтажа в составе приёмо-сдаточных испытаний в части заземления и защитных мер проверяют:
- измеряют сопротивление заземляющего устройства;
- проверяют непрерывность защитных проводников;
- проверяют основную систему уравнивания потенциалов;
- в системе TN измеряют петлю «фаза — защитный проводник»;
- проверяют срабатывание УЗО.
Результаты оформляют протоколом. Одного сопротивления контура мало: безопасность даёт вся цепь целиком, а не единственная цифра.
Уравнивание потенциалов: половина работы, о которой забывают
Опасна не «электрика вообще», а разница напряжений между двумя предметами, за которые человек берётся одновременно, — например, металлическая ванна и водопроводный кран.
Чтобы разницы не было, металлические коммуникации здания соединяют с защитным проводником на главной заземляющей шине: вводы водопровода, отопления и канализации, каркас здания, заземляющее устройство молниезащиты, оболочки телекоммуникационных кабелей. Газопровод присоединяют только в предусмотренной проектом точке со стороны здания, после изолирующей вставки.
Владельцу нельзя самому ставить зажимы на газопровод, сверлить или варить его. В санузлах дополнительно выполняют местное уравнивание потенциалов — из-за него в новых домах в ванной появляется коробка с жёлто-зелёными проводами.
Требование относится к новому строительству и реконструируемой части сети; состояние старой электроустановки оценивают по её проекту и правилам эксплуатации.
Заземление, молниезащита и УЗИП — три разные вещи
- Заземление нужно при повреждении изоляции внутри дома.
- Молниезащита принимает удар снаружи: молниеприёмник, токоотвод, заземлитель.
- УЗИП ограничивает импульсное перенапряжение и отводит импульсный ток, который приходит по проводам.
Как правило, заземляющее устройство молниезащиты объединяют с защитным заземлением; раздельное решение — только по проекту. Но одно другое не заменяет. Про защиту от скачков — отдельный разбор: УЗИП для дома и квартиры.
Частые ошибки
| Ошибка | Чем опасна |
|---|---|
| Провод от корпуса прибора на водопроводную трубу | Участок трубы меняют на пластик — «земля» исчезает; при повреждении под напряжением оказывается вся система |
| Любое присоединение к газопроводу помимо проекта | Запрещено; связь с уравниванием потенциалов выполняют только в предусмотренной точке |
| Перемычка «ноль — земля» в розетке | При обрыве нуля корпуса приборов оказываются под фазным напряжением |
| Электрод «для галочки» без измерения | Неизвестно, обеспечивает ли устройство требуемые условия отключения |
| Сварные швы без защиты от коррозии | Устройство разрушается за несколько лет незаметно для хозяина |
| Отдельная «земля» у каждого прибора | Появляется разница потенциалов между корпусами вместо единой системы |
| Контур есть, испытаний нет | Нет подтверждения, что защита сработает; нет документов для сдачи |
Что покупают для заземляющего устройства
Важно: ниже — компоненты, а не готовая система защиты. Количество, материалы, сечения, тип соединений и шины определяет проект, а пригодность подтверждают испытания. Монтаж и подключение к щиту выполняет квалифицированный специалист.
| Позиция | Назначение | Ссылка |
|---|---|---|
| Комплект заземления № 1 TDM, омеднённые стержни Ø14, 9 м, зажим, лента, паста | Набор для вертикального заглублённого электрода | смотреть |
| Комплект для контура заземления № 30 TDM, безмуфтовый с резьбой, 3 м, Ø20 мм | Стержни с резьбовым соединением; покрытие термодиффузионное — применимость подтверждают проектом и документами изготовителя | смотреть |
| Полоса 40×4 | Горизонтальный проводник в траншее | смотреть |
| Зажим 4-болтовой штырь–полоса TDM, штырь Ø16 — полоса 40×4 | Разъёмное соединение, требует защиты от коррозии и доступа для осмотра | смотреть |
| Держатель фасадный TDM, скоба 40×70 для полосы 40×4 | Крепление полосы по стене | смотреть |
| Шина PE ШНИ-8×12-10-КС-Ж IEK | Сбор защитных проводников в щите | смотреть |
| Шина PE 8×12, 14 групп TDM | То же, для щита с большим числом линий | смотреть |
| Провод ПуГВ 6 мм² жёлто-зелёный | Проводник в щите; сечение — по проекту | смотреть |
| Клемма ZS16-PE/10 ABB, винтовая, жёлто-зелёная | Защитная клемма на DIN-рейку | смотреть |
Наличие и цена показаны в карточке товара и уточняются при оформлении заказа. Разделы целиком: заземление, молниезащита и заземление, металлопрокат, шины.
Вопросы и ответы
Можно ли сделать заземление в квартире самому? Нет. Защитный проводник — часть сети дома, а самодельные варианты с трубой, нулём или арматурой опаснее, чем их отсутствие. Реальные шаги — УЗО через специалиста и письменное обращение в обслуживающую организацию.
Можно ли сделать контур заземления частного дома самому? Материалы купить и вырыть траншею — можно, но систему, число и размеры электродов задаёт проект, а подключение к щиту, испытания и оформление протокола выполняет электрик с допуском. Без измерения и документов заземление не считается сделанным.
Работает ли УЗО без заземления? УЗО может сработать без защитного проводника, когда появился путь тока утечки — например, через человека или сырую стену. Но при попадании фазы на изолированный от земли металлический корпус оно способно отключиться только после появления пути на землю, а при одновременном касании фазы и нуля может не сработать вовсе. УЗО снижает риск, но защитный проводник не заменяет.
Сколько электродов нужно для дома? Столько, сколько показывает расчёт под грунт участка и подтверждает измерение. Готовых универсальных чисел нет.
Чем соединять — сваркой или зажимами? Для стали сварка рекомендуется нормами. Зажимы допускаются в неагрессивной среде при соответствующем классе соединения, защите от коррозии и ослабления; разъёмные соединения должны оставаться доступными для осмотра.
Можно ли соединять медь и оцинкованную сталь напрямую? Прямой контакт разнородных металлов в грунте разрушается коррозией. Применяют переходные зажимы, рассчитанные на такое соединение.
Нужно ли заземление стиральной машине и бойлеру? Это приборы класса I: по инструкции изготовителя они подключаются к штатному защитному проводнику. УЗО обязательно как дополнительная мера, но не делает двухпроводную сеть равноценной сети с PE.
Как понять, что заземляющее устройство работает? По результатам испытаний: сопротивление заземляющего устройства, непрерывность защитных проводников, уравнивание потенциалов, петля «фаза — защитный проводник» в TN, проверка УЗО. Итог — протокол.
Заземление защитит от молнии? Нет. Это отдельная система с молниеприёмником и токоотводом; заземлитель у них может быть общим.
Какие документы должны остаться после монтажа? Проект, акты на скрытые работы (заземлитель до засыпки) и протоколы приёмо-сдаточных измерений. Их же спросят при подключении и проверках.
Читайте также
- УЗО: как работает и какое выбрать
- Дифавтомат: чем отличается от УЗО
- УЗИП для частного дома и квартиры
- Уличный щит учёта: как выбрать бокс для счётчика
Техническая справка
Короткая выжимка для тех, кто работает с нормами.
- Основной документ — ТКП 339-2022 с Изменением № 1 (действует с 01.08.2025) и Поправкой (ИУ ТНПА № 10-2025), по состоянию на 24.08.2026; он заменил соответствующие разделы ПУЭ шестого издания, но не отменяет ПУЭ целиком. Точные номера пунктов и таблиц берите из действующего официального издания.
- Системы жилых зданий: TN-S и TN-C-S; PEN разделяют однократно во вводном устройстве или шкафу учёта, повторное объединение N и PE после точки разделения запрещено. В зоне действия УЗО нулевой рабочий проводник не соединяют с PE и заземлёнными частями. Система TT допускается как исключение — когда обеспечить условия электробезопасности в TN невозможно и это предусмотрено проектом; в TT обязательно УЗО. В существующем жилом фонде встречается TN-C (ноль и защитный совмещены); нормы допускают её только для уже действующих установок.
- Нормируемые сопротивления для ВЛ 400/230 В: каждое повторное заземление PEN — не более 30 Ом, суммарно по линии — не более 10 Ом, заземляющее устройство нейтрали источника — не более 4 Ом. При удельном сопротивлении грунта свыше 100 Ом·м нормы допускается увеличивать пропорционально 0,01ρ, но не более чем десятикратно. Для TT нормируется условие RA·IA ≤ 50 В; универсальной цифры «4 Ом для TT» в нормах нет.
- Сечение PE: при фазной жиле до 16 мм² включительно принимается равным фазной. Отдельно проложенный медный защитный проводник — не менее 2,5 мм² при механической защите и 4 мм² без неё; изоляция механической защитой не считается.
- Минимальные размеры подземных заземлителей задаёт таблица ТКП. Для горячеоцинкованной стали прямоугольный профиль — не менее 90 мм² при толщине не менее 3 мм (полоса 40×4 мм проходит с запасом), горизонтальный круг — не менее Ø10 мм; диаметр вертикального круглого электрода принимают по действующей таблице ТКП. Круг Ø8 мм как горизонтальный заземлитель в грунте не применяется. Для омеднённых и термодиффузионных стержней подтверждают толщину покрытия по документации изготовителя.
- Соединения стальных проводников рекомендуется выполнять сваркой; иные соединения допускаются в неагрессивной среде при соответствии классу 2 по ГОСТ 10434, с защитой от коррозии, механических повреждений и ослабления, а разъёмные — с доступом для осмотра.
- Антикоррозийные требования: искусственные электроды не окрашивают; при опасности коррозии увеличивают сечение либо применяют горячее цинкование, омеднение или медь; траншею засыпают однородным грунтом без щебня и строительного мусора; электроды не размещают в грунте, подсушиваемом теплотрассами.
- Приёмка: конструкцию и соединения проверяют до засыпки, приёмо-сдаточные измерения выполняют после окончания монтажа, результаты оформляют актами и протоколами.
- Требования ТКП относятся прежде всего к новым и реконструируемым электроустановкам; существующие оценивают по их проекту и правилам эксплуатации. Работы в действующей электроустановке поручают квалифицированным работникам; допуск, исполнитель и граница ответственности определяются проектом, техническими условиями и принадлежностью оборудования, а пломбируемое оборудование вскрывают только по согласованию с владельцем сети.
Нормативные источники
- ТКП 339-2022 «Электроустановки на напряжение до 750 кВ…» с Изменением № 1 (с 01.08.2025) и Поправкой (ИУ ТНПА № 10-2025) — заземление, защитные меры, приёмо-сдаточные испытания.
- ТКП 427-2022 — правила техники безопасности при эксплуатации электроустановок.
- ГОСТ 10434 — классы электрических контактных соединений.
Действующую редакцию сверяйте в государственной системе ТНПА («Энергодокумент»).
---
*Материал подготовлен техническими специалистами ООО «БПЛэлектро» (Лида, поставка электротехнической продукции). Опубликовано 24 августа 2026 года, нормативная база проверена на эту дату. Статья носит справочный характер и не заменяет проект и работу квалифицированного электрика.*
