УЗИП для частного дома и квартиры в Беларуси: типы 1, 2 и 3, выбор и схема защиты

УЗИП — устройство защиты от импульсных перенапряжений. Оно на короткое время отводит импульсный ток в систему уравнивания потенциалов и ограничивает напряжение до уровня, который должна выдержать защищаемая аппаратура. УЗИП не заменяет автоматический выключатель, УЗО, реле напряжения, заземление или внешнюю молниезащиту: эти средства решают разные задачи.

Для частного дома решение обычно зависит от способа ввода, наличия внешней молниезащиты, системы заземления, расчетного риска и состава оборудования. В многоквартирном доме защиту сначала оценивают на уровне вводно-распределительного устройства здания; ставить отдельный аппарат в квартирный щит без проверки общей схемы и координации ступеней нельзя.

Электробезопасность. Статья помогает понять маркировку и подготовить исходные данные, но не является рабочим проектом или монтажной инструкцией. Подбор схемы, расчет токов короткого замыкания, выбор резервной защиты, монтаж и измерения выполняют квалифицированные специалисты. Работы в щите проводят со снятием напряжения, проверкой его отсутствия и соблюдением организационных и технических мер безопасности.

Коротко: какой тип УЗИП для чего нужен

Тип на изделии	Обозначение в СН 4.04.03-2020	Испытательный импульс	Основная задача	Типичное место в согласованной системе
Type 1	класс I	10/350 мкс	Отвод части тока молнии	Ввод здания, если по цепи может протекать ток молнии
Type 2	класс II	8/20 мкс	Ограничение наведенных и коммутационных импульсов	Главный или распределительный щит
Type 3	класс III	Комбинированные испытания по стандарту изделия	Тонкая защита чувствительного оборудования	Рядом с защищаемым оборудованием, после предыдущих ступеней
Type 1+2	классы I+II	Испытания для обеих ступеней	Совмещенная первая и вторая ступени	Когда аппарат испытан и маркирован именно как комбинированный

В старых материалах и на рынке встречаются обозначения B, C и D. Для нового подбора надежнее ориентироваться на маркировку Type 1, Type 2, Type 3 и на полный набор параметров. Букву C на автоматическом выключателе не следует путать со старым обозначением класса УЗИП.

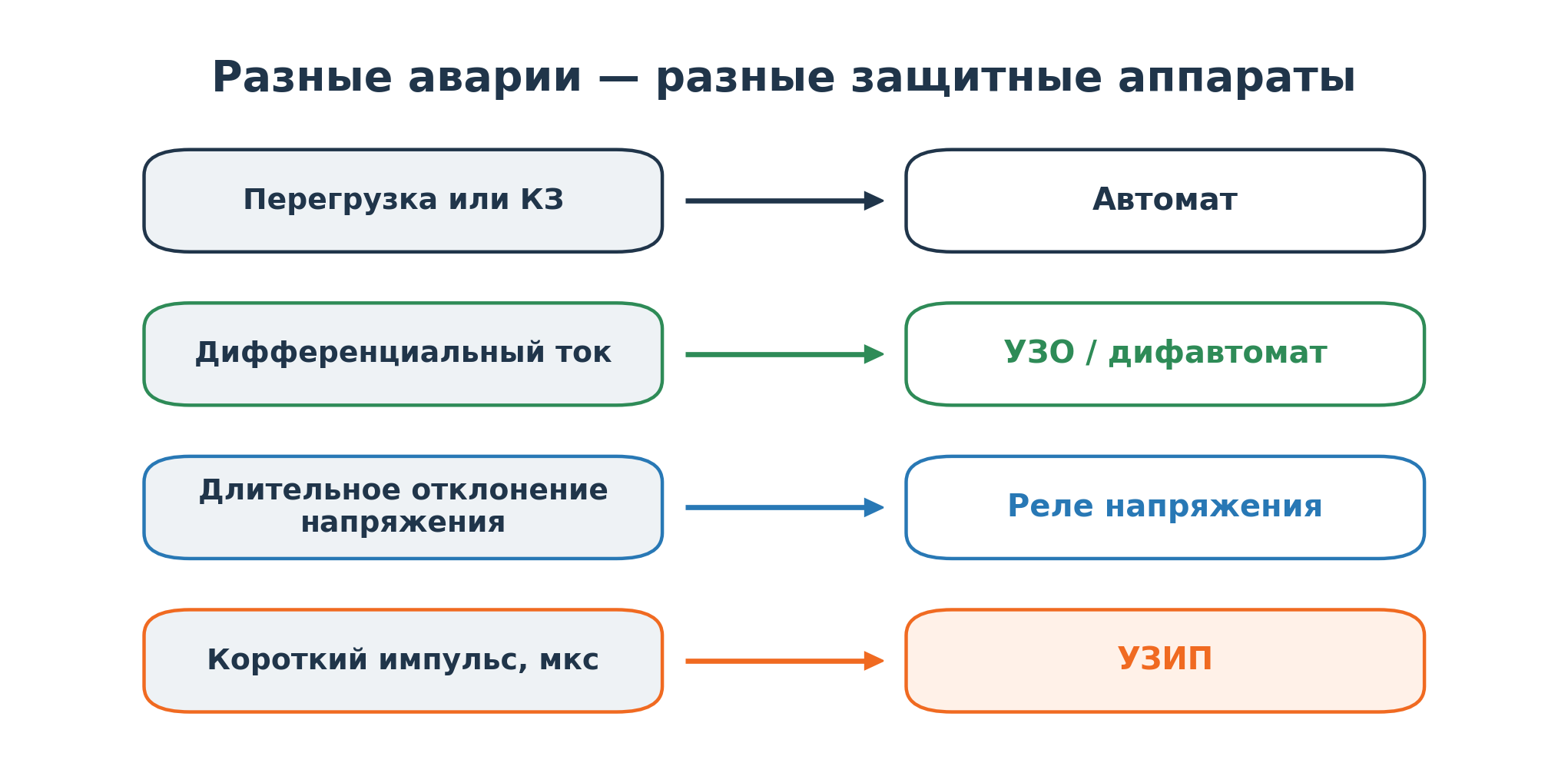

От чего защищает УЗИП — и от чего не защищает

Импульсное перенапряжение длится очень недолго, но его амплитуда может повредить блоки питания, автоматику котла, роутер, телевизор, систему видеонаблюдения, зарядную станцию и другую электронику. Причиной бывают близкий или прямой разряд молнии, наведение в протяженных проводниках и коммутации в сети.

Проблема в том, что внешне похожие аварии требуют разных защитных аппаратов.

Аппарат	От чего защищает	На что не рассчитан
УЗИП	Кратковременный импульс перенапряжения	Длительные 260–300 В, перегрузка, утечка тока
Реле напряжения	Недопустимо высокое или низкое напряжение длительностью от долей секунды и более	Отвод тока грозового импульса
Автоматический выключатель	Перегрузка и короткое замыкание в защищаемой цепи	Ограничение импульса до безопасного для электроники уровня
УЗО	Дифференциальный ток, защита при повреждении изоляции в предусмотренной схеме	Перегрузка и грозовой импульс как самостоятельная функция
Дифавтомат	Перегрузка, короткое замыкание и дифференциальный ток	Полноценная защита от импульсных перенапряжений
Стабилизатор	Коррекция напряжения в своем рабочем диапазоне	Замена согласованной системы УЗИП и молниезащиты

Подробнее о соседних уровнях защиты: реле напряжения, автоматический выключатель, УЗО и дифавтомат.

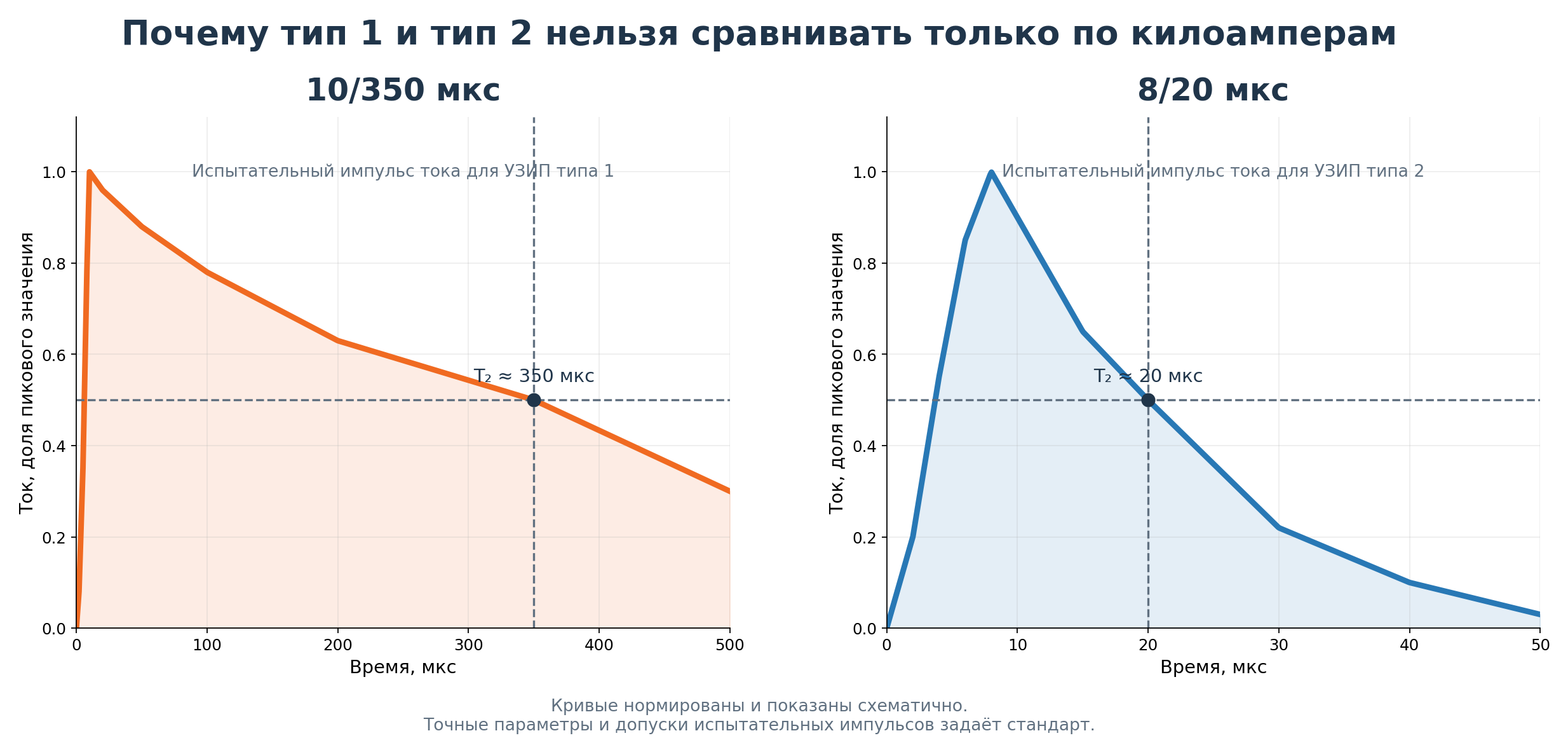

Почему Type 1 и Type 2 нельзя сравнивать только по килоамперам

Для Type 1 ключевым является импульсный ток Iimp с формой волны 10/350 мкс, а для Type 2 — номинальный In и максимальный Imax разрядные токи с формой 8/20 мкс. Числа 10/350 и 8/20 описывают длительность фронта и спада испытательного импульса.

Импульс 10/350 мкс заметно продолжительнее. Поэтому запись «25 кА» без типа аппарата, формы волны, числа полюсов и режима испытаний почти ничего не говорит о назначении устройства. Сравнивать следует параметры из одной категории и по документации изготовителя.

Когда УЗИП нужен по белорусским нормам

Базовый документ для молниезащиты — СН 4.04.03-2020 «Молниезащита зданий, сооружений и инженерных коммуникаций». Раздел 8.4 требует скоординированную систему УЗИП для отвода части тока молнии и ограничения импульсного перенапряжения.

Согласно пункту 8.4.2 СН 4.04.03-2020, УЗИП применяют:

• если расчетный риск RC превышает допустимый риск RT;
• в жилых зданиях высотой четыре этажа и более, расположенных в городской черте;
• при наличии ответственного электронного оборудования.

Расчет риска и проектные решения развивает СП 4.04.05-2023 «Молниезащита зданий, сооружений и инженерных коммуникаций». Для устройства электроустановки в целом применяется ТКП 339-2022 (33240) с действующими изменениями и поправками.

Это не означает, что в каждом одноэтажном доме нормами автоматически предписан одинаковый Type 1+2. И не означает обратного — что дому ниже четырех этажей защита не нужна. Проектировщик оценивает риск, воздушный или кабельный ввод, внешнюю молниезащиту, протяженные наружные линии, систему заземления и последствия отказа оборудования.

Для квартиры важно разделять два уровня:

1. защита здания на вводе и в общедомовом ВРУ;
2. дополнительная ступень в квартирном щите или у конкретного оборудования.

Вторая ступень должна быть согласована с первой. Если неизвестно, какие УЗИП стоят в ВРУ, как выполнены PE/PEN и уравнивание потенциалов, начинать нужно с обследования, а не с покупки аппарата по числу модулей.

Нормативная оговорка на август 2026 года. Изменение № 2 к СН 4.04.03-2020 утверждено с датой введения 16 августа 2026 года: оно текстовое и обновляет перечень ссылочных ТНПА. На дату проверки этой статьи — 12 августа 2026 года — оно еще не вступило в силу, поэтому статья ссылается на действующую редакцию документа. С 16 августа 2026 года СН 4.04.03-2020 применяют с учетом изменения № 2. Дата введения и перечень изменений — в карточке документа.

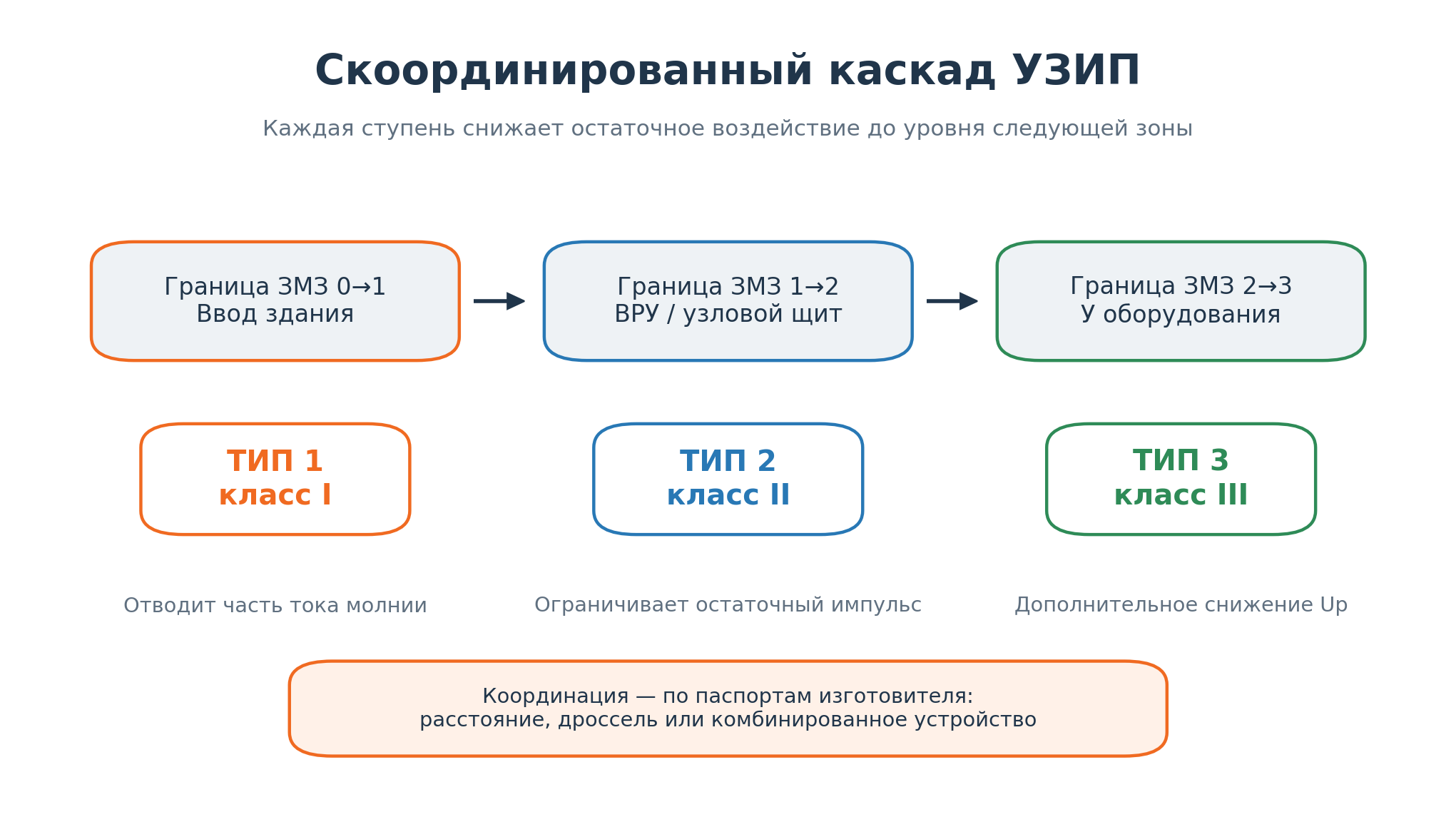

Как строится каскадная защита

СН 4.04.03-2020 связывает классы УЗИП с границами зон молниезащиты (ЗМЗ): класс I — на границе зон 0A/1, класс II — 1/2, класс III — 2/3. На практике это превращается в несколько согласованных ступеней.

Type 1 ставят на вводе цепей, по которым потенциально может протекать часть прямого тока молнии. Type 2 размещают в ближайших узловых распределительных точках. Type 3 применяют у чувствительной нагрузки, если уровня Up предыдущей ступени недостаточно.

Координация — это не просто последовательная покупка трех устройств. Проверяют расстояние и проводники между ступенями, допустимую резервную защиту, энергетическую согласованность и требования одного изготовителя. Если обеспечить координацию Type 1 и Type 2 невозможно, СН допускает комбинированное устройство классов I+II либо специальное решение координации.

Какие параметры смотреть на корпусе и в паспорте

Параметр	Что означает	Как использовать при подборе
UN	Номинальное напряжение сети	Сверить с сетью и схемой включения
Uc	Максимальное длительно допустимое рабочее напряжение УЗИП	Выбрать с учетом наибольшего рабочего напряжения именно в данной точке и схеме соединения
Up	Уровень напряжения защиты	Сопоставить с импульсной стойкостью оборудования Uw, учитывая соединительные проводники и предыдущие ступени
Iimp	Импульсный ток Type 1	Оценивать при форме 10/350 мкс и указанном числе полюсов/режиме испытаний
In	Номинальный разрядный ток	Параметр многократных испытаний Type 2 при 8/20 мкс
Imax	Максимальный разрядный ток	Предельный параметр Type 2 при 8/20 мкс; не заменяет In
Ifi	Способность гашения сопровождающего тока	Важна для УЗИП переключающего типа; должна соответствовать ожидаемому току сети
SCPD / backup fuse	Требуемая внешняя защита от сверхтока	Тип и номинал берут из паспорта УЗИП с учетом ожидаемого тока КЗ и селективности
1P, 2P, 3P, 4P, 1+1, 3+1	Число полюсов или топология модулей	Это не готовый рецепт: исполнение выбирают по фазности, системе заземления и точке разделения PEN
Индикатор состояния	Ресурс сменного модуля/аппарата	Значение цвета и порядок замены проверяют по инструкции конкретного изделия
Дистанционный контакт	Удаленная сигнализация состояния	Полезен в автоматизированных и труднодоступных щитах

Популярное правило «для однофазной сети всегда берите Uc 275 В» слишком грубое. Uc зависит не только от номинальных 230 В, но и от способа включения УЗИП, системы заземления и возможных временных перенапряжений. Точно так же низкий Up сам по себе не делает аппарат лучшим, если он неправильно согласован с сетью или не выдерживает требуемый импульсный ток.

Алгоритм выбора УЗИП для дома или квартиры

1. Определить объект и точку установки

Частный дом, квартира, гараж, мастерская и уличный щит имеют разные вводы, длины линий и условия окружающей среды. Для наружного щита дополнительно проверяют диапазон температур, конденсацию и степень защиты оболочки. О выборе корпуса рассказывает материал про уличный щит учета.

2. Установить способ питания

Нужно знать, воздушная линия или подземный кабель подходит к зданию, есть ли ответвления к отдельно стоящим постройкам, наружному освещению, воротам и скважине. Воздушный ввод и длинные наружные линии обычно увеличивают грозовое воздействие, но окончательное решение принимают по проекту и оценке риска.

3. Уточнить систему заземления и точку разделения PEN

Записи «однофазная сеть» недостаточно. Требуется определить TN-C, TN-C-S, TN-S, TT или IT, наличие отдельного PE и фактическую точку разделения PEN. Ошибка здесь может создать опасный путь тока между N и PE.

Система/участок	Что обязательно проверить до выбора схемы
TN-C	Где PEN будет разделен; до разделения нет отдельных N и PE
TN-C-S	Точку разделения PEN, повторное заземление, дальнейшее раздельное ведение N и PE
TN-S	Раздельные N и PE от источника, допустимую схему защиты проводников
TT	Параметры заземляющего устройства, УЗО и допустимую топологию УЗИП между активными проводниками, N и PE
IT	Режим нейтрали и специальные требования проекта; бытовую типовую схему переносить нельзя

4. Проверить внешнюю молниезащиту и расчет риска

Молниеприемник без внутренней молниезащиты не решает задачу полностью. Проверяют систему уравнивания потенциалов, заземление, расстояния, вводы всех коммуникаций и необходимость Type 1.

5. Выбрать тип или каскад типов

• Type 1 — если на вводе ожидается часть тока молнии согласно проекту;
• Type 2 — для ограничения наведенных и коммутационных перенапряжений в распределительном щите;
• Type 3 — как согласованная локальная ступень у чувствительной техники;
• Type 1+2 — только если изделие испытано и обозначено изготовителем как комбинированное.

6. Сопоставить электрические параметры

Проверяют UN, Uc, Up, Iimp или In/Imax, Ifi, число полюсов, выдерживаемый ток короткого замыкания и требования к резервному предохранителю или автомату. У аппарата должна быть документация изготовителя и надлежащая маркировка соответствия применимым требованиям ТР ТС 004/2011 и, когда он входит в область применения, ТР ТС 020/2011.

7. Проверить согласование с УЗО и другими ступенями

Универсального правила «УЗИП всегда до УЗО» или «всегда после УЗО» нет. Решение зависит от системы заземления, топологии УЗИП, ожидаемого импульсного и сопровождающего тока, характеристик УЗО и схемы изготовителя. СН 4.04.03-2020 отдельно требует учитывать цепи с УЗО и использовать подходящие решения без нежелательного тока утечки.

8. Предусмотреть место, соединения и обслуживание

Кроме модулей самого УЗИП нужны место для резервной защиты, проводников, шин и безопасной замены модулей. Кабели и аппараты подбирают как единую систему; базовые принципы выбора сечения рассмотрены в статье как выбрать кабель для проводки.

Посмотреть доступные исполнения можно в каталоге УЗИП и ограничителей импульсных перенапряжений. Для подбора по каталогу все равно понадобятся исходные данные из этого алгоритма.

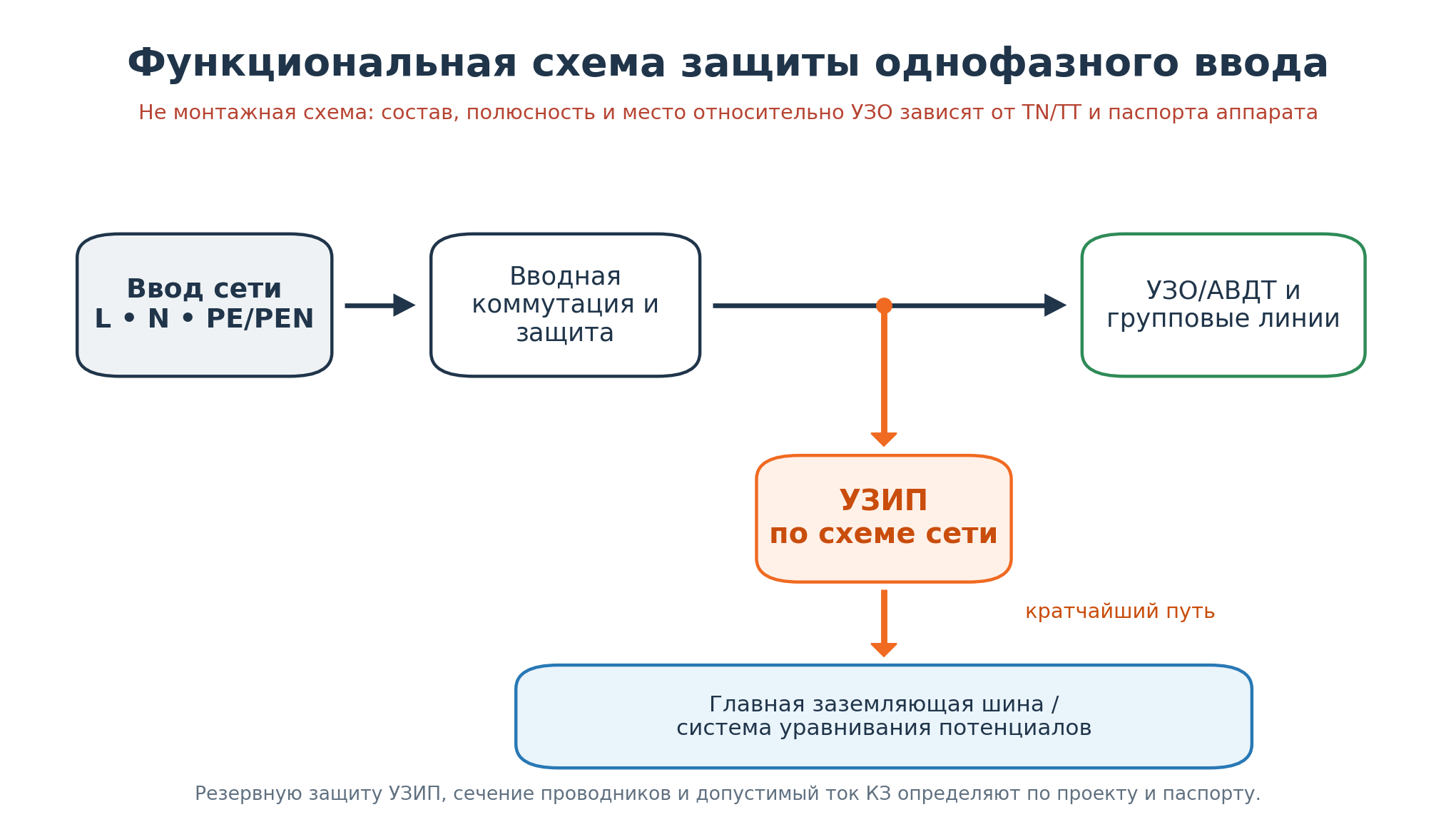

Функциональная схема однофазной защиты

Ниже показан принцип, а не монтажная схема. Он намеренно не задает номера клемм, сечения и взаимное положение УЗО с УЗИП: эти решения зависят от конкретного проекта.

УЗИП включается параллельно защищаемой цепи. При импульсе он формирует короткий путь к главной заземляющей шине и системе уравнивания потенциалов. Поэтому геометрия соединений влияет на фактическое напряжение на оборудовании не меньше, чем цифра Up в каталоге.

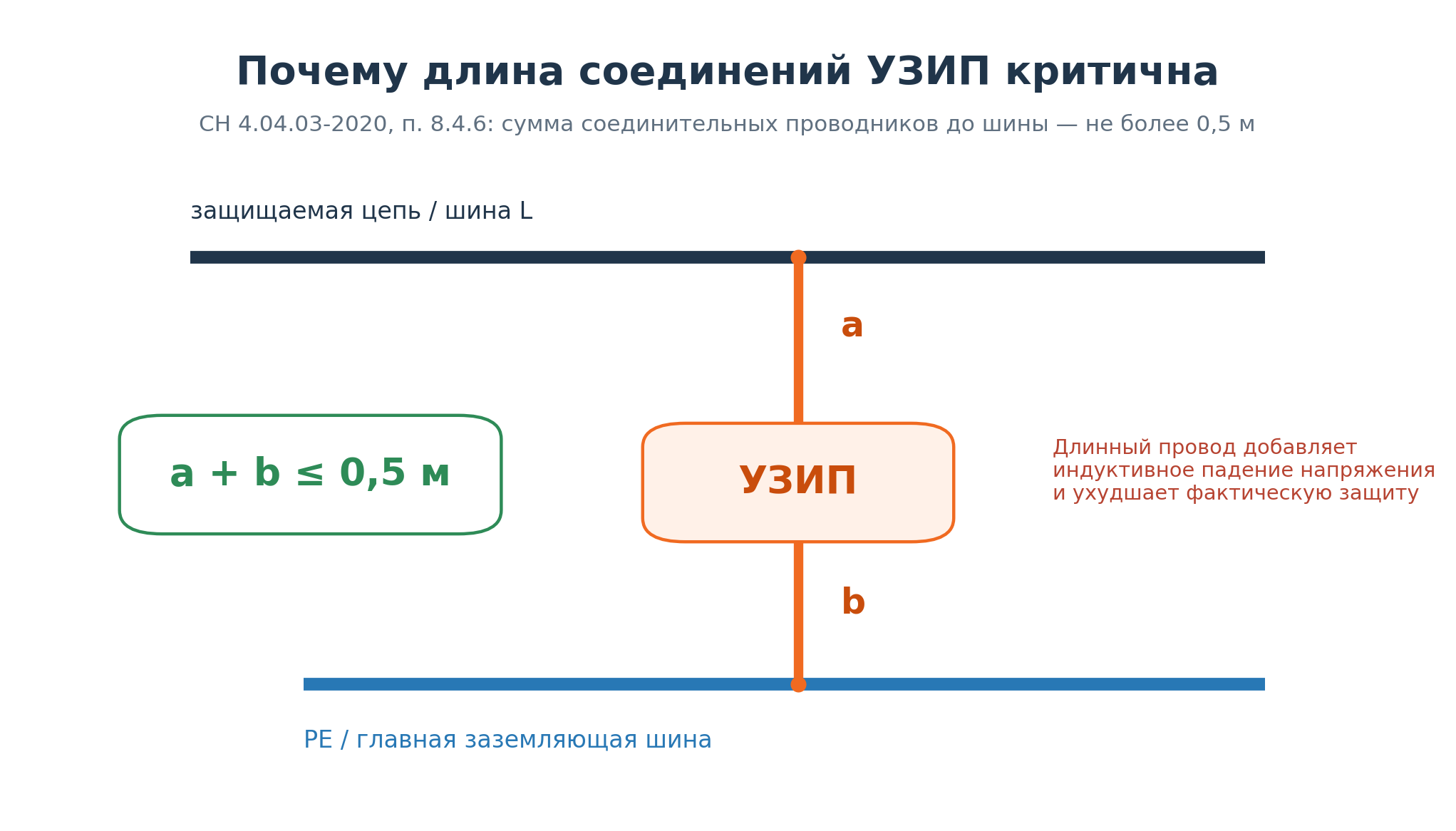

Почему длина проводников критична

Пункт 8.4.6 СН 4.04.03-2020 устанавливает: суммарная длина соединительных проводников от защищаемой цепи до шины не должна превышать 0,5 м.

Практический смысл требования — уменьшить добавочное индуктивное падение напряжения на проводниках при очень быстром импульсе. Длинная петля может заметно ухудшить реальный уровень защиты, даже если сам аппарат выбран правильно. Поэтому «поставить УЗИП на свободное место в дальнем углу щита» — плохая идея.

Типовые ситуации: с чего начинать

Объект	Вероятная отправная точка	Что нельзя решать без обследования
Частный дом с воздушным вводом	Оценка риска, внешней молниезащиты и необходимости Type 1; затем координация с Type 2	Iimp, схема полюсов, резервная защита, место разделения PEN
Дом с подземным кабельным вводом	Type 2 часто рассматривают на главном щите, но проверяют все наружные линии	Можно ли отказаться от Type 1 без оценки риска и других вводов
Квартира в многоэтажном доме	Сначала выяснить защиту общедомового ВРУ, затем оценить квартирную ступень	Совместимость с общедомовым УЗИП и фактическая система PE/N
Отдельный гараж или баня	Проверить протяженную питающую линию и уравнивание потенциалов обеих построек	Перенос схемы главного дома без учета нового ввода и заземления
Дом с антенной, Ethernet, воротами, CCTV	Защитить не только силовой ввод, но и соответствующие сигнальные линии	Подключение сигнального кабеля к силовому УЗИП
Дом с солнечными панелями	Отдельно спроектировать защиту DC- и AC-сторон подходящими УЗИП	Применение обычного AC-аппарата в цепи постоянного тока

Таблица не назначает конкретную модель. Она показывает, какие вопросы должны предшествовать выбору.

Почему одной защиты в розетке недостаточно

Сетевой фильтр с варистором может быть локальной ступенью только тогда, когда изготовитель прямо указывает функцию Type 3, допустимые параметры и условия применения. Ему нужен исправный защитный проводник PE и, как правило, предыдущие ступени в распределительной сети. Обычный удлинитель с выключателем не становится УЗИП из-за слова «фильтр».

Кроме того, импульс может прийти не только по силовому кабелю. Антенна, медный Ethernet, линия домофона, кабель ворот или видеонаблюдения образуют отдельные пути. Для них используют УЗИП соответствующей сигнальной категории и согласуют уравнивание потенциалов. Силовой УЗИП нельзя ставить в линию передачи данных.

10 частых ошибок при выборе и установке

1. Покупка только по килоамперам. Не проверены тип, форма испытательного импульса, Uc, Up и схема включения.
2. Type 2 вместо требуемого Type 1. Аппарат 8/20 мкс не становится первой ступенью для части прямого тока молнии из-за большого Imax.
3. Один Type 3 без предыдущих ступеней. Розеточная защита получает больше энергии, чем рассчитана отвести.
4. Смешение N и PE. Схема не соответствует системе заземления или точке разделения PEN.
5. Длинные соединительные проводники. Не выполнено ограничение общей длины 0,5 м.
6. Игнорирование резервной защиты. Встроенный терморазъединитель не всегда заменяет внешний предохранитель или автомат, предписанный изготовителем.
7. Случайное положение относительно УЗО. Не учтены топология УЗИП, сопровождающий ток и ложные срабатывания.
8. Нет координации ступеней. Type 1, Type 2 и Type 3 выбраны независимо друг от друга.
9. Защищен только силовой ввод. Антенна, сеть передачи данных или линия наружного оборудования оставляют обходной путь импульсу.
10. УЗИП считают гарантией от любого удара молнии. Эффективность обеспечивается всей системой молниезащиты; абсолютной защиты не существует.

Как контролировать состояние УЗИП

Осмотр выполняют в составе регламентного обслуживания электроустановки и после известных грозовых или аварийных воздействий. Проверяют индикатор состояния, следы перегрева, надежность соединений в рамках разрешенного обслуживания и состояние резервной защиты.

Цвета индикатора не следует считать универсальным стандартом. У многих моделей зеленый означает рабочее состояние, красный — необходимость замены, но правильную расшифровку дает только паспорт. Сменный модуль заменяют изделием, которое изготовитель допускает для конкретного основания. Работу выполняют при безопасно отключенном щите; пользователь не должен имитировать импульс или разбирать аппарат для «проверки».

Что сообщить специалисту или продавцу для подбора

Подготовьте:

• одно- или трехфазный ввод и номинальное напряжение;
• воздушный или подземный способ ввода;
• систему заземления и место разделения PEN;
• наличие внешней молниезащиты;
• фото щита и однолинейную схему, если она есть;
• установленную вводную защиту и ожидаемый ток короткого замыкания, если известен;
• уже установленные УЗИП, их тип и маркировку;
• расстояние между главным и дополнительными щитами;
• наружные силовые, антенные, телекоммуникационные и DC-линии;
• перечень критичного оборудования.

По этим данным специалист сможет выбрать не только модель, но и схему, резервную защиту, проводники и способ координации.

Частые вопросы

Нужен ли УЗИП в частном доме?

Часто да, особенно при воздушном вводе, внешней молниезащите, протяженных наружных линиях и дорогой электронике. Но требуемый тип и обязательность определяют оценкой риска и проектом, а не только этажностью дома.

Нужен ли УЗИП в квартире?

Защита может быть нужна, но сначала выясняют, что установлено во вводно-распределительном устройстве здания. Квартирный Type 2 или Type 3 должен быть согласован с общедомовой ступенью.

Чем УЗИП отличается от реле напряжения?

УЗИП ограничивает очень короткий импульс и отводит импульсный ток. Реле отключает нагрузку при недопустимом напряжении, которое длится значительно дольше. Обычно это взаимодополняющие аппараты.

Можно ли поставить только Type 2?

Можно только тогда, когда Type 1 не требуется по оценке риска и схеме объекта либо уже установлен выше по сети. Для объекта с возможным протеканием части прямого тока молнии одной ступени Type 2 недостаточно.

Что лучше: Type 1+2 или отдельные Type 1 и Type 2?

Зависит от места, координации и проекта. Комбинированное устройство экономит место и решает проблему согласования только в том случае, если оно испытано и маркировано как Type 1+2. Раздельные ступени могут быть удобнее при распределенных щитах.

Можно ли выбрать УЗИП только по Imax?

Нет. Imax относится к Type 2 и форме 8/20 мкс. Нужны также тип, In, Uc, Up, схема включения, резервная защита и условия эксплуатации. Для Type 1 ключевым будет Iimp 10/350 мкс.

Обязательно ли УЗИП заземление?

УЗИП должен быть включен в правильно выполненную систему защитного заземления и уравнивания потенциалов. «Отдельный провод в землю» без проектной системы не является безопасным решением.

Где ставить УЗИП — до или после УЗО?

Единого ответа для всех сетей нет. Положение выбирают по системе заземления, типу УЗИП, характеристикам УЗО и схеме изготовителя. Самостоятельно переносить типовую картинку из интернета опасно.

Срабатывает ли УЗИП один раз?

Не обязательно. Многие УЗИП выдерживают несколько импульсов в пределах своих параметров, постепенно старея. После предельного воздействия терморазъединитель может вывести модуль из работы; состояние контролируют по индикатору и инструкции.

Спасет ли УЗИП от прямого удара молнии?

Отдельный аппарат не дает такой гарантии. При прямом воздействии работает система: внешняя молниезащита, уравнивание потенциалов, заземление, скоординированные УЗИП силовых и сигнальных линий.

Нужен ли отдельный УЗИП для интернета и антенны?

Если в здание входят металлические сигнальные проводники, их защищают специальными УЗИП, выбранными по интерфейсу, частоте, уровню сигнала и импульсным параметрам. Силовые модели для этого не подходят.

Можно ли установить УЗИП самостоятельно?

Работа в распределительном щите связана с риском поражения током, пожара и ошибочного соединения N/PE. Ее должен выполнять квалифицированный специалист по проекту или подтвержденной схеме изготовителя с последующими проверками.

Вывод

Правильный выбор УЗИП начинается не с бренда и не с максимального числа килоампер. Сначала определяют риск, способ ввода, систему заземления и уровень защиты здания. Затем выбирают Type 1, Type 2, Type 3 или согласованную комбинацию, проверяют Uc, Up, импульсные токи, резервную защиту и длину соединений. Только такой подход дает управляемую систему защиты, а не декоративный модуль в щите.

Нормативные документы и источники

1. СН 4.04.03-2020 «Молниезащита зданий, сооружений и инженерных коммуникаций», в том числе раздел 8.4 «Система мер защиты от перенапряжений».
2. Изменение № 2 к СН 4.04.03-2020 — дата введения 16.08.2026, текстовое изменение с обновлением ссылочных ТНПА; на 12.08.2026 в силу не вступило. Перечень изменений — в карточке документа, сверка редакции — в Фонде ТНПА в области строительства.
3. СП 4.04.05-2023 «Молниезащита зданий, сооружений и инженерных коммуникаций» — методы расчета риска и проектные решения.
4. ТКП 339-2022 (33240) — устройство электроустановок и защитные меры электробезопасности; применяется с действующими изменениями и поправками на дату проектирования.
5. ТКП 427-2022 (33240) — безопасность при эксплуатации электроустановок; применяется с действующими изменениями.
6. СП 4.04.06-2024 «Монтаж электротехнических устройств» — актуальный строительный документ по монтажу электротехнических устройств. В белорусской статье не следует выдавать отмененный СНиП 3.05.06-85 за действующий основной документ.
7. ГОСТ IEC 61643-11-2013 — требования и методы испытаний низковольтных УЗИП; его применимость и актуальный статус проверяют в официальном фонде ТНПА на дату проектирования.
8. ГОСТ IEC 61643-12-2022 — принципы выбора и применения УЗИП в низковольтных сетях; он включен в обновленную библиографию СН 4.04.03-2020 изменением № 2.
9. ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Перед проектированием и публикацией спецификации необходимо проверить действующую редакцию каждого ТНПА в официальном фонде. Перечень источников в статье не заменяет комплект проектной документации.
