Реле напряжения: зачем нужно, чем отличается от стабилизатора и как выбрать

Что делает. Реле напряжения — небольшой аппарат на DIN-рейку в щите. Он измеряет напряжение и отключает нагрузку, когда оно вышло за заданные пороги — например, поднялось выше 250 В или упало ниже 190 В. Когда напряжение вернулось в норму, реле само включает питание обратно, с задержкой, чтобы не мучить компрессор холодильника и насос.

От чего защищает. От повышенного и пониженного напряжения: перекос при обрыве общего нуля, вечерние просадки в дачном посёлке, скачки на длинной воздушной линии. Это защита техники — она снижает риск, а не даёт стопроцентную гарантию.

От чего не защищает. От перегрузки и короткого замыкания — это автомат, от утечки — УЗО, от грозового импульса — УЗИП. И реле не защищает человека: обесточенный им щит нельзя считать безопасным для работ.

Кому особенно полезно. Дому или даче с воздушным вводом, старой сети с общим нулём на несколько домов, тем, у кого уже были жалобы на свет или сгоревшая техника, и тем, у кого дорогая техника — котёл, скважинный насос, кондиционер. В спокойной сети аппарат не обязателен, но и новый дом сам по себе от аварии не страхует.

Материал для новичков. Подбор автоматов разобран отдельно — в статье «Как выбрать автоматический выключатель: номинал, характеристика B/C/D и отключающая способность».

Откуда берутся перепады напряжения, которые жгут технику

Номинальное напряжение в сети — 230 В, допустимое отклонение ±10 %, то есть от 207 до 253 В. Но это норма для медленных изменений напряжения в точке передачи электроэнергии — там, где сеть энергоснабжающей организации заканчивается и начинается ваша электроустановка. Проверяют её не по разовому показанию бытового вольтметра, а по методике действующего в Беларуси ТНПА: по усреднённым значениям за установленный период наблюдения. Провалы, перенапряжения и грозовые импульсы оценивают отдельно, а просадка может возникать и внутри самого дома — тогда энергоснабжающая организация ни при чём.

Так что 207–253 В — это критерий качества сети, а не готовая настройка реле. Пороги выставляют по требованиям вашей техники, об этом ниже отдельный раздел.

Сценариев, из-за которых страдает техника, несколько.

• Обрыв общего нуля. Самый тяжёлый сценарий, и речь именно про общий рабочий ноль в трёхфазной сети, от которой питается несколько домов или квартир. Если он отгорел, нейтраль «уплывает»: у одних потребителей напряжение проваливается, у других подскакивает — вплоть до значений, близких к межфазным 400 В. Тогда и выходят из строя сразу несколько приборов — люди описывают это как «пришло 380 вместо 220». Обрыв нуля в отдельной однофазной линии выглядит иначе: там чаще просто пропадает питание.
• Обрыв совмещённого защитного и рабочего проводника (PEN). Отдельная опасность: напряжение может оказаться на корпусах приборов. Реле — аппарат защиты техники, а не человека, и от этого случая не спасает: здесь работают заземление, уравнивание потенциалов и правильно собранная электроустановка.
• Просадка напряжения. Длинная воздушная линия, дачный посёлок вечером, сварка у соседа. Напряжение садится до 180–190 В и ниже: лампы моргают, а компрессоры холодильника и кондиционера оказываются в тяжёлом режиме: двигателю может не хватить силы стронуться с места, и тогда через обмотку идёт пусковой ток — в несколько раз больше рабочего. Встроенная защита обычно отключает мотор и позже пробует снова, но повторные попытки пуска сокращают ресурс. Насколько это критично, зависит от конкретной модели и её собственной автоматики.
• Грозовое перенапряжение. Разряд молнии в линию или рядом даёт импульс в тысячи вольт длительностью в миллионные доли секунды. Реле от него практически не спасает — почему, разберём ниже.

Повышенное и пониженное напряжение — это как раз работа реле напряжения. Обрыв PEN и грозовой импульс им не закрываются.

Что делает реле напряжения простыми словами

Его же называют реле контроля напряжения — это одно и то же. Внутри измерительная схема и силовой контакт. Схема сравнивает напряжение с двумя порогами, которые вы задали: пока напряжение между ними, контакт замкнут и дом питается как обычно. Выскочило за порог — реле размыкает контакт, и техника за ним обесточена.

Скорость отключения у разных моделей разная и зависит от того, насколько напряжение ушло за порог: сильное перенапряжение отключается быстро, а при небольшой просадке аппарат может специально выдержать паузу, чтобы не дёргать дом из-за кратковременного провала. Точные времена смотрят в паспорте конкретного реле.

Дальше вторая половина работы, ради которой реле и покупают вместо рубильника: аппарат ждёт и включает питание только когда напряжение вернулось в норму и продержалось там заданное время. Пауза нужна не для красоты: холодильнику надо дать выровнять давление в контуре, иначе двигатель стартует против него и греется. Сколько ждать — в инструкции к прибору, обычно несколько минут; у насосов свои требования.

Реле не улучшает сеть — оно убирает технику из плохой сети, в том числе когда вас нет дома. Риск это снижает заметно, но абсолютной гарантии не даёт ни один аппарат. Поэтому реле обычно ставят на весь дом, а не только на телевизор.

Куда ставят реле напряжения в щите

Обычное место — в потребительской части щита, после узла учёта и аппарата, которым установку можно отключить, до разводки по группам: тогда реле закрывает весь дом. Точный порядок зависит от схемы ввода.

Второй вариант — отдельное реле на одну линию: только на котёл, скважину или холодильник. Так делают, когда весь дом обесточивать нежелательно, а защитить нужно самое дорогое.

Если лезть в щит не хочется — есть реле напряжения в розетку: в неё включают реле, а в него сам прибор. Оно защищает только то, что в него включено, а ток ограничен паспортом и допустимой нагрузкой розетки. Для дома целиком не годится.

Реле, стабилизатор и УЗИП — три разных аппарата

Это главная путаница у новичков: «реле или стабилизатор?» — как будто это одно и то же в разных корпусах. На деле задачи у них разные.

Запомнить проще так: реле убирает технику из плохой сети, стабилизатор делает плохую сеть пригодной, УЗИП ограничивает импульс, а автомат, УЗО и дифавтомат следят за током.

Уточнение, о котором забывают: реле снимает напряжение с вашей техники, но не делает безопасной саму аварийную сеть и не является средством отключения для работ. Защита человека — это задача системы заземления, уравнивания потенциалов и аппаратов защиты. УЗО здесь дополнительная мера, а не гарантия от последствий обрыва PEN; как оно работает, разобрано в статье «УЗО (ВДТ): как работает, какое выбрать по току утечки и типу».

Отдельно про грозу — с ней связана самая частая ошибка при покупке реле. Импульс от разряда длится микросекунды: контакт не успевает разомкнуться, да и разомкнутый контакт импульсу не преграда. От грозовых перенапряжений ставят ограничитель импульсных перенапряжений (УЗИП), а реле напряжения работает уже по «медленным» последствиям.

УЗИП ограничивает импульсное перенапряжение и отводит импульсный ток по пути, который предусмотрен схемой. Работает он не сам по себе: важны система электроснабжения, уравнивание потенциалов, короткие соединения и согласование ступеней — тип 1 ставят там, где возможна часть тока молнии, тип 2 гасит остаточные импульсы в щите. Гарантии при прямом ударе не даёт ни один УЗИП, а тип, число полюсов и схему включения подбирает электрик под ваш ввод и заземление — это не покупка «с полки».

Как выбрать реле напряжения: пять параметров

1. Ток — от вводного автомата и паспорта реле, а не от «мощности дома»

Реле со сквозным силовым подключением. Вся нагрузка дома идёт через его клеммы. Здесь смотрят в паспорт: допустимый длительный ток, максимальный номинал автомата перед реле, сечение проводников и условия установки в щите. Цифра на корпусе (16 А, 32 А, 40 А, 63 А) без этих данных ни о чём не говорит, а запас по току берут с оглядкой на рекомендации изготовителя и нагрев щита: греется в первую очередь клемма.

Реле с управляющим выходом. Ток дома через него не проходит: оно командует контактором, а силовую цепь рвёт контактор — его и подбирают по току и характеру нагрузки.

Считать киловатты и делить на 230 не нужно: номинал вводного автомата уже подобран под допустимую нагрузку — но механически переносить его на реле нельзя.

И момент, который пишут мелким шрифтом: реле — не защита по току. При перегрузке оно не отключается и не предназначено для отключения короткого замыкания, поэтому перед ним обязательно стоит автомат с номиналом не больше указанного в документации реле.

2. Однофазное или трёхфазное

Если в дом приходит одна фаза, берут однофазное реле — таких большинство. Если ввод трёхфазный, сначала смотрят, какие у вас нагрузки: именно в трёхфазной сети обрыв общего нуля даёт самые тяжёлые последствия.

Для оборудования, которому нужны все три фазы, применяют трёхфазное реле контроля: оно следит за напряжением, пропаданием фазы и, если нужно, за перекосом и чередованием, и отключает все три фазы разом. Деталь, которую часто упускают: большинство таких реле не пропускает через себя ток всего дома — они командуют контактором, и его тоже нужно купить. Три отдельных однофазных реле — не всегда ошибка (для независимых однофазных групп так делают), но трёхфазный двигатель или насос должен отключаться сразу целиком.

3. Пороги и задержка включения

Оговорка: пределы настройки и заводские значения у каждой модели свои, их берут из паспорта, а цифры ниже — отправная точка для разговора с электриком. Верхний порог 250 В лежит внутри нормы качества сети, и кое-где даёт штатные, но неприятные отключения. Нижний соотносят со своей техникой: при 170 В холодильник и насос уже страдают.

Про пороги работает такая логика:

• Слишком узкие пороги (210–235 В) в слабой сети превращают жизнь в мучение: реле начнёт отключать дом по вечерам при обычных просадках.
• Слишком широкие пороги (150–270 В) обесценивают покупку: техника успеет пострадать раньше, чем аппарат сработает.
• Задержку повторного включения берут из инструкции к технике — у холодильников и кондиционеров это обычно минуты. Заводские несколько секунд удобны для освещения, но для компрессоров коротки.

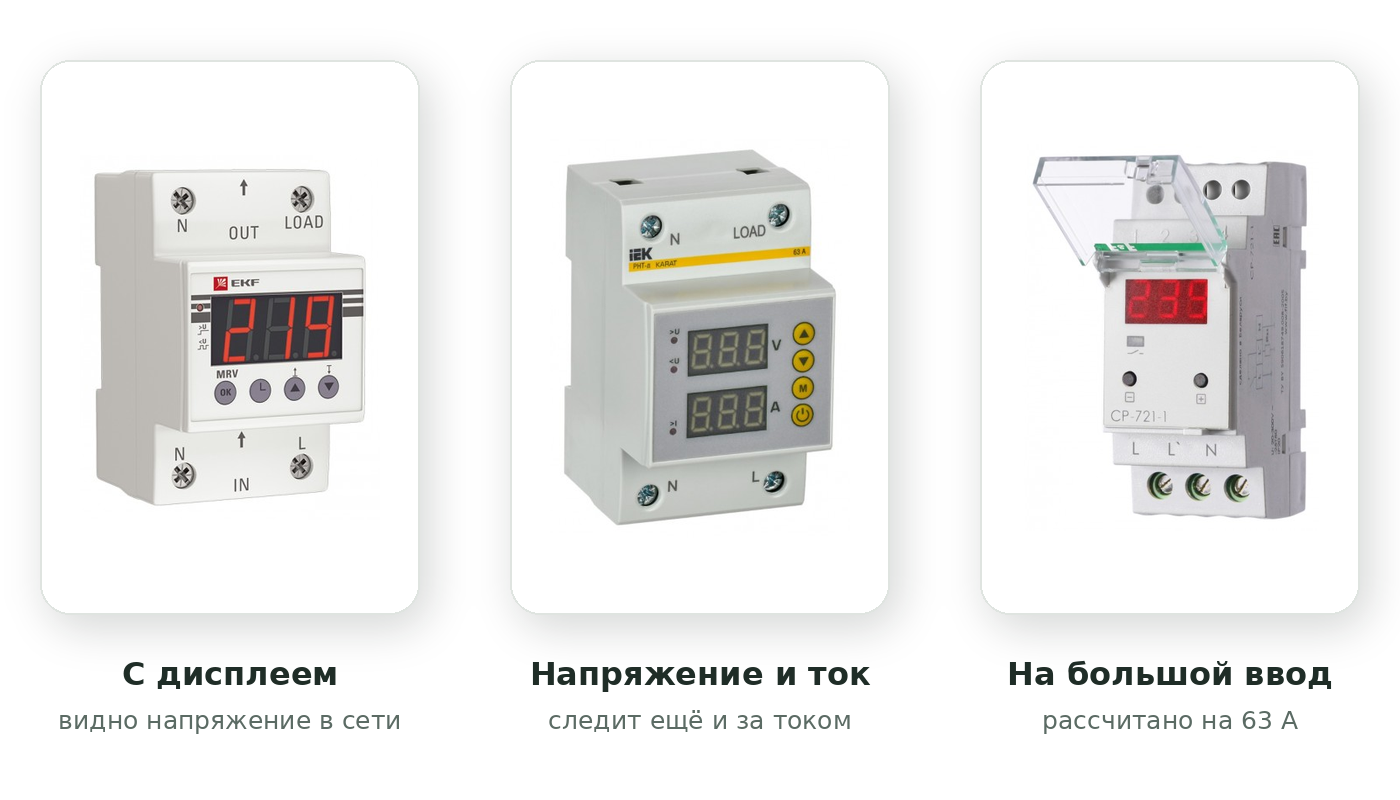

Модель с дисплеем — например, реле напряжения с дисплеем MRV 32A EKF PROxima — показывает текущее напряжение в месте установки. Но по одной цифре в щите нельзя понять, виновата внешняя сеть или внутренняя проводка: для этого нужны измерения в разных точках и под нагрузкой.

4. Как реле включено в щит: напрямую или через контактор

У части аппаратов вся нагрузка дома идёт прямо через клеммы реле — это сквозное подключение. У другой части силового контакта нет вообще: такое реле управляет модульным контактором, и цепь разрывает уже он. Универсального правила «до стольки-то ампер напрямую, дальше через контактор» нет: способ подключения задаёт изготовитель конкретного реле, и это первое, что смотрят в паспорте.

Связку «реле плюс контактор» применяют, когда у реле только управляющий выход или когда дом потребляет много часами подряд: электроотопление, большая скважина, мастерская. Контактор подбирают по току, характеру нагрузки, числу коммутируемых проводников и категории применения, а выход реле должен быть рассчитан на его катушку. Пример — модульный контактор КМ100/2-100 TDM. Чем контактор отличается от пускателя — в статье «Контактор и магнитный пускатель», подбор по нагрузке — в статье «Как подобрать контактор и тепловое реле». Схему собирает электрик: ошибка здесь означает, что дом остался без защиты, хотя реле в щите висит.

5. Размер и «лишние» функции

Реле занимает в щите несколько модулей — сколько именно, написано в карточке модели. Убедитесь, что место на DIN-рейке есть, и заложите запас: при схеме с контактором место нужно и под него, плюс зазоры от нагрева. Если места нет, а щит уличный, подходящий бокс — в статье «Уличный щит учёта: как выбрать бокс для счётчика на дом, дачу или опору».

Из дополнительных функций чаще всего встречается контроль тока: такие аппараты (в названии обычно «реле напряжения и тока») отключают нагрузку, если ток превысил заданный. Это эксплуатационное ограничение, а не замена автомату — защиту от перегрузки и короткого замыкания по-прежнему обеспечивает автоматический выключатель. Время отключения по току смотрят в паспорте.

Если техника уже сгорела из-за скачка напряжения

Первое — безопасность: отключите повреждённые приборы, а при запахе гари, искрении или нагреве вызовите аварийную службу. Второе — не выбрасывать сгоревшее и не сдавать в ремонт, пока факт аварии не зафиксирован. Дальше по порядку:

• Зафиксируйте сами: дата и время, что вышло из строя, следы повреждения, было ли то же самое у соседей — коллективное обращение труднее не заметить.
• Зарегистрируйте обращение в организации, которая обслуживает нужный участок сети. Это не всегда районные электросети: адресатом может быть энергоснабжающая организация, жилищная организация или товарищество собственников — зависит от границы эксплуатационной ответственности.
• Попросите провести обследование и выдать документ о результатах; при отказе — запросите письменный ответ.
• Получите письменное заключение сервисного центра или экспертной организации о причине неисправности; сохраните повреждённые детали, чеки и документы о стоимости техники.
• С этими документами подайте письменную претензию организации, ответственность которой подтверждается материалами обследования.

Процесс небыстрый: доказать нужно и событие, и причину повреждения, и размер ущерба, и чью-то конкретную ответственность. Выплата не автоматическая, а при споре может понадобиться независимая экспертиза и суд.

Ошибки, которые совершают чаще всего

• Считают реле заменой автомату или УЗО. Оно не видит ни перегрузку, ни утечку; разница между УЗО и дифавтоматом — в статье «Дифавтомат (АВДТ)».
• Берут реле «по мощности приборов». Посчитали киловатты, взяли 16 А, а на вводе автомат 40 А — клемма греется и плавится.
• Покупают реле, не посмотрев, есть ли у него силовой контакт. Аппарат с управляющим выходом без контактора работать не будет.
• Считают, что отключённый реле щит безопасен для работ. Перед работой напряжение снимают и проверяют его отсутствие.
• Клеммы затянуты «на глаз». Слабо затянутый провод под током греется — частая причина оплавленного аппарата. Момент затяжки указан в паспорте.

Что взять под свою задачу: реле напряжения для дома, дачи и квартиры

Позиции из каталога под типовые задачи: шесть реле на DIN-рейку, последнее — в розетку. Цифра в колонке «Ток по названию модели» — это маркировка, а не разрешение поставить перед реле автомат такого же номинала: допустимый вводной автомат и условия установки берут из паспорта. Сомневаетесь — назовите нам номинал своего вводного автомата, подберём и сверим по документации.

Дополнительно к реле. От грозовых импульсов — ограничители импульсных перенапряжений (УЗИП); отдельный модуль комплектом защиты дома не является, состав подбирают под вашу схему ввода и заземление. При постоянно низком напряжении смотрят в сторону стабилизатора напряжения 0,5 кВА SLIM IEK — например, на газовый котёл, если его мощность и пусковой ток насоса этой модели соответствуют.

Полный выбор — в разделе «Реле напряжения».

Частые вопросы

Нужно ли реле напряжения в обычной квартире?

Не всем. Оно особенно оправдано там, где ввод воздушный, сеть старая, ноль общий на несколько домов, уже были жалобы на свет или сгоревшая техника, а также если дома дорогой котёл или скважинный насос. Новый дом сам по себе от аварии не страхует.

Чем реле напряжения отличается от стабилизатора?

Реле отключает питание, когда напряжение вышло за пороги, и включает обратно, когда оно вернулось в норму. Стабилизатор подтягивает напряжение к номиналу, чтобы техника работала дальше, — но только внутри своего рабочего диапазона; за его пределами он обычно тоже отключает нагрузку.

Нужно ли реле напряжения, если уже стоит стабилизатор?

Не всегда: у многих современных стабилизаторов защитное отключение уже встроено. Смотрят паспорт — диапазон входного напряжения и требования изготовителя к внешней защите. Если реле всё же ставят, его пороги согласуют с диапазоном стабилизатора.

Спасёт ли реле напряжения при обрыве нуля?

Это один из основных сценариев, ради которых его ставят: реле отключит нагрузку и при провале, и при подскоке — если видит отклонение, рассчитано на возникшее напряжение и успевает сработать. При тяжёлой аварии аппарат может выйти из строя. А при обрыве нуля в отдельной однофазной линии чаще просто пропадает питание.

Можно ли считать сеть безопасной для работ, если реле отключило дом?

Нет. Реле — не аппарат безопасного отключения: оно может разрывать не все проводники, и видимого разрыва не даёт. Перед работами напряжение снимают предусмотренным для этого аппаратом и проверяют его отсутствие указателем.

Защитит ли реле напряжения от молнии?

Нет. Грозовой импульс длится микросекунды — контакт реле не успевает разомкнуться, а уже разомкнутый контакт такому напряжению не преграда. От импульсов ставят УЗИП, подобранный под ваш ввод и систему заземления.

Какой ток реле напряжения выбрать?

Отталкиваются от паспорта, а не от названия модели: там указаны допустимый длительный ток, максимальный номинал автомата перед реле и условия установки. Номинал вводного автомата — отправная точка, но переносить его на реле механически нельзя.

Бывает ли реле напряжения в розетку?

Да, есть исполнение, которое включается в розетку, а в него — сам прибор. Подходит для холодильника, котла или телевизора, если модель тянет их мощность и пусковой ток. Ток ограничен паспортом и нагрузкой розетки, разрывает такое реле обычно один проводник. Дом целиком им не закрыть.

Реле напряжения ставят до или после счётчика?

Обычно в потребительской части щита — после узла учёта, до разводки по группам. Но «всё до счётчика чужое» — упрощение: границу определяют документы на присоединение, а пломбы бывают и после счётчика. Снимать пломбы самому нельзя.

Что нужно знать перед вызовом электрика?

Три вещи: номинал вводного автомата, сколько свободных модулей на DIN-рейке и однофазный у вас ввод или трёхфазный. Работы в щите выполняет квалифицированный специалист при снятом напряжении и с проверкой его отсутствия.

Почему реле показывает нормальное напряжение, а лампы мигают?

Реле измеряет напряжение только там, где стоит, — обычно на вводе. Просадка на плохом контакте или в конкретной линии на его дисплее может не появиться. Чтобы отличить внешнюю сеть от внутренней проводки, нужны измерения в разных точках и под нагрузкой.

Почему реле отключает дом слишком часто?

Чаще всего пороги слишком узки для конкретной сети: нижний подняли до 200 В там, где вечерняя просадка до 195 В — обычное дело. Второй вариант — сеть действительно плохая, и вопрос уже к вводу или стабилизатору. Если выбивает один автомат, а не весь дом, причина другая — она разобрана в статье «Почему выбивает автомат в квартире» на нашем сайте.

Нужна ли задержка в реле, если она уже есть в холодильнике?

Задержка в реле не отменяет встроенную защиту прибора — сработает та пауза, которая длиннее. Значение берут из инструкции к технике, обычно это несколько минут. Стоит проверить и то, сохраняется ли настройка реле после полного снятия питания.

Нужен ли контактор вместе с реле?

Зависит от модели: у одних реле есть силовой контакт, у других только управляющий выход — такие без контактора не работают. Универсального правила «до стольки-то ампер напрямую» нет. Контактор подбирают по току, характеру нагрузки и категории применения.

Можно ли проверить реле, искусственно подняв напряжение?

Нет. Подавать на реле повышенное напряжение самостоятельно опасно и для человека, и для техники. Работоспособность проверяют штатными средствами по инструкции изготовителя.

Коротко: главное о реле напряжения

• Реле отключает дом, когда напряжение вышло за пороги, и включает обратно с задержкой. Это снижает риск повреждения техники, но не гарантия.
• Главный сценарий — обрыв общего нуля в трёхфазной сети, когда у части потребителей напряжение уходит к 400 В.
• Ток и допустимый вводной автомат берут из паспорта реле, а не из названия модели.
• Сначала смотрят, есть ли силовой контакт или только управляющий выход: во втором случае нужен ещё и контактор.
• Реле не заменяет автомат, УЗО и стабилизатор, от грозы нужен УЗИП, а человека оно не защищает.

Подобрать аппарат под свой щит можно в разделе «Реле напряжения»: назовите консультанту БПЛэлектро номинал вводного автомата и тип ввода. Доставка по Минску и всей Беларуси, самовывоз со склада.

Материал актуализирован 10 августа 2026 года. Параметры аппаратов даны как ориентир: перед покупкой и монтажом сверяйтесь с паспортом модели и действующими в Беларуси ТНПА.
